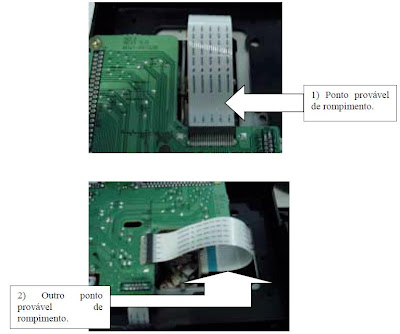

Gradiente DVD D-12 DVD K-30 Mecanismo com Problemas de Reproducao
Sintomas mais frequentes
- “Pick-up” não é acionada.
- Mídia “CD / DVD” não é reconhecida.
- Disparo intermitente do disco(Não ocorre a execução de nenhuma função do
mecanismo).
Panasonic TC-2029G11 TC-29A11
MODELO : TC-20/29G11 / TC-29A11
SINTOMA: Não liga, sem alimentação de 9V.
CAUSA: D602
Panasonic Plasma TH-42PHD5 TH-50PHD5 TH-42PHW5 TH50PHW5
Panasonic Plasma TH-42PHD5 TH-50PHD5 TH-42PHW5 TH50PHW5
Gradiente HTS-100 e HTS-200d Função Karaokê Pontuação.
Com o aparelho ligado e a tecla mute acionada , digite no controle remoto:
20065678. No display não indicará nada , porém quando apertar a tecla
karaokê do controle remoto, aparecerá mais um item no menu karaokê do
produto então selecione “SCORE ON “
O aparelho já estará operando com pontuação, após este procedimento.
Caso o produto permaneça por mais de 3 dias desligado pela tomada ou
pela chave de força do subwoofer, esta opção de “Setup” será perdida,
sendo necessário neste caso refazer o procedimento.
Dicas Philips
DICAS PHILIPS
APARECE DOS / MENU, POREM, SEM IMAGEM.
- Verificar possível alteração do resistor 3449 (27k). Veja item 5.7 Dicas de Reparo no Service Manual pg. 20.
- Verificar possível alteração (aberto) dos resistores 3441 ou 3442.
APARECE DOS/MENU/CARACTERES/MENSAGEM - INTERMITENTE.
- Caso a fonte utiliza na posição 7521 o TRANSISTOR FET FQPF7N80, O TV tem dificuldade de ligar, às vezês liga e mostra a mensagem: ERR 576LO3LSI2.2 00000 000 192 064 224 072 000 080, deve ser eliminado o capacitor 2585.
BRILHO DEFICIENTE (POUCO BRILHO).
- Verificar possível alteração do resistor 3206 (1k).
BRILHO EM EXCESSO
- Verificar resistor 3300 (33k) panel TRC.
COM BARRA(S) OU FAIXAS VERTICAIS
- Alterar o capacitor 2447 para 4,7µF/250V codigo 2022 031 00137
- Verificar Service Information TS04-005 (Este informatido é aplicado para TSH fabricados pela Philips components, não serve para os importados da JEWEL).
COMANDOS ATUAM INTERMITENTE.
- Verificar resistores 3685, 3686, 3687, 3688, 3682.
CONTORNOS COLORIDOS NA IMAGEM (RGB).
- Verificar capacitores 2300 (vermelho), 2301 (verde), 2302 (azul).
CONTRASTE DEFICIENTE
- Verificar possibilidade alteração do resistor 3318 (220R).
CONTRASTE EM EXCESSO
- Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
DESLIGA AO MUDAR DE CANAL OU FAZER SINTONIA
- Este problema pode estar sendo causado pelo "POR3,3V / 8V
PROTEÇÃO - ERRO5", neste caso verificar 7200, 7541, 7491, 7493, 7496, veja detalhes na página 20 - Tabela 5.3 do Service Manual. Dar prioridade para verificação do regulador 3V3 7493.
- Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR).
- Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
- Verificar soldagem do diodo 6642.
- Verificar possível falha no resistor 3475 (10K), linha de informação Frame_OUT.
DESLIGA LOGO APOS LIGAR.
- Verificar possibilidade dos resistores 3443/3444 alterados, pelo motivo de estar o ajuste G2 acima do especificado pode atuar a proteção.
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar possível falha no resistor 3475 (10K), linha de informação Frame_OUT.
- Verificar possível alteração capacitor 2542 ou diodo 6501.
- Verificar possível alteração dos resistores 3447, 3449, 3450 e 3472.
- Verificar soldagem do diodo 6642.
- Verificar diodo 6624 (BAS316) e capacitor 2616 (10µF).
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar possível alteração capacitor 2542 ou diodo 6501.
- Verificar possível alteração do transistor 7540.
- Verificar possível alteração do transistor 7491 e 7496 - Veja item 5.7 Dicas de Repara no Service Manual pg. 20.
- Verificar possível falta de solda no resistor 3489.
- Verificar CI posição 5520.
DOBRANDO IMAGEM NO VERTICAL
- Verificar diodo 6463, possibilidade de estar alterado.
- Verificar capacitor 2460 (Veja Service Information TS04-016).
- Aparelho apresenta dobramento vertical na imagem após algum tempo de aquecimento, sintoma aparece quando a função expande está acionada. Veja figura. Deve ser acrescentado um Resistor de 1R (código 4806 113 97046) em paralelo com a posição 3446.
- Verificar capacitor 2460 (Veja Service Information TS04-016).
EXCESSO DE BRILHO NA ENTRADA AV.
- Verificar resistor 3181 (75R) alterado ou sem solda.
IMAGEM SEM DEFINIÇÃO, IGUAL TRC FRACO.
- Verificar possibilidade alteração de um destes resistores 3443, 3444 ou 3318.
INTERFERENCIA NA IMAGEM - Verificar diodo 6463, possibilidade de estar alterado.
- Possibilidade de alteração do resistor da fonte 3547 (330k).
- Verificar possível falta de solda no resistor 3456.
INTERFERENCIA NO SOM OU IMAGEM EM OUTROS APARELHOS QUANDO STB.
- Retirar capacitor de 1nF posição 2585. Caso a alimentação do produto seja em 220V deve ser verificado o FET 7521 para modelos de 14" TRANSISTOR FET FQPF6N80 (9322 187 17687) e para modelo de 20 e 21" TRANSISTOR FET FQPF7N80 (9322 174 27687).
LIGA ALEATORIAMENTE - SAI DA FUNÇÃO STBY SEM COMANDO.
- Este sintoma pode ocorrer em temperaturas baixas em algumas versões de CI 7200.
MODIFICAÇÃO (Veja figura):
1) Remover a bobina 5601 (5,6µH) e substituir por um diodo BAT85 (código 4806 130 37364) (catodo para o pino 54),
2) Levantar resistor 3618 (lado do +3,3V),
2) Soldar um fio do catodo do diodo para o resistor 3618.
LINHAS DE RETORNO AO LIGAR.
- Verificar capacitor 2460 (68nF 100V).
LINHAS DE RETORNO RGB NA PARTE SUPERIOR AO LIGAR .
- Verificar capacitor 2460 (Veja Service Information TS04-016).
LISTA DE OPTION BYTE
- OB1 = 0 (TUNER ALPS), 128 (TUNER PHILIPS)
- OB2 = 64
- OB3 = 64
- OB4 = 64
- OB5 = 66
- OB6 = 0
- OB7 = 80
MODO HOTEL
- No CR 319753 Mute.
NÃO ABRE VERTICAL
- Verificar transistor SMD 7461.
NÃO AJUSTA O VOLUME (PODE INDICAR OU NÃO NO DISPLAY).
- Abrir MENU e desativar Limite Volume, caso não ativo Limite Volume verificar se não está em Modo Hotel..
NÃO FUNCIONA (FICA COMO DESLIGADO).
- Verificar 6505 (zener 22V), 7520 (CI TEA1506T) e capacitor 2521.
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar mosfet 7521 alterado - Veja item 5.7 Dicas de Repara no Service Manual pg. 20
- Verificar capacitor 2528.
- Verificar posível alteração do 7515.
- Verificar possível alteração do 7421- Veja item 5.7 Dicas de Repara no Service Manual pg. 20.
- Verificar possível alteração do 3528.
- Verificar possível alteração dos resistores 3443 ou 3444.
- Verificar diodo 6446.
- Verificar soldagem do diodo 6642.
- Medir tensão 13,8V no pino 2 do CI 7520, caso esteja mais baixa, verificar possível alteração dos resistores 3506, 3507 e diodo 6505.
NÃO FUNCIONA (SO TELA COM CHUVISCOS).
- Verificar possibilidade de ter encaixado o conector 0246 do alto-falante na posição do conector do Compair 0217, o produto fica em AV e ao entrar no Modo de serviço a indica 000 para todos Option bytes.
NÃO FUNCIONA EM 220V.
- Verificar possível alteração do capacitor 2528.
NÃO SAI DO MODO DE SERVICO OU ENTRA SEM SER SOLICITADO.
- Verificar possível fuga nos capacitores 2461 ou 2462.
NÃO TEM CORES
- Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
QUADRO CINTILANDO - COM/SEM EXPANSAO "BLOOM".
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar diodo 6451 alterado.
- Verificar resitor 3454 aberto.
RUIDO MECANICO EM STAND BY.
- Verificar resistor 3520 (1k2) e capacitores 2528 (22µF, 50V), 2520 (10nF), 2452 (22nF) este capacitor não foi montado nos primeiros modelos.
RUIDO NO ALTO-FALANTE EM STANDBY.
- Acrescentar o capacitor de 10nF código 2238 586 15636 na posição 2901 (Veja Service Information TS05-005).
- Retirar capacitor de 1nF posição 2585. Caso a alimentação do produto seja em 220V deve ser verificado o FET 7521 para modelos de 14" TRANSISTOR FET FQPF6N80 (9322 187 17687) e para modelo de 20 e 21" TRANSISTOR FET FQPF7N80 (9322 174 27687).
SEM FOCO AO LIGAR.
- Eliminar capacitor 2494 de 47µF.
SEM SINCRONISMO HORIZONTAL.
- Verificar resistor SMD 3492, a falta de soldagem do mesmo pode apresentar interferências na imagem.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE.
- Verificar possível alteração do resistor 3349 (27k). Veja item 5.7 Dicas de Reparo no Service Manual pg. 20.
SOM INTERMITENTE (FALHAS, SOLUÇOS) OU FICA SEM SOM.
- Verificar capacitor SMD de 4,7nF posição 2201, e comum apresentar falha de um dos lados.
- Verificar capacitor SMD 2202 pino 32 e 33 do UOC.
TELA ESCURA - SEM IMAGEM OU ATIVO PROGRESSIVO
- Verificar possibilidade dos resistores 3443/3444 alterados/aberto.
- Verificar CI 7641, neste caso deve apresentar DOS normal.
TENSAO VARIANDO.
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar possível alteração do transistor 7523 ou 7515.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..)
- G2 não atua, verificar 5441 TSH.
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar possível alteração do resistor 3453.
VERTICAL COM POUCA AMPLITUDE
- Verificar capacitor 2460 (68nF 100V), provisoriamente o capacitor danificar por aquecimento, neste caso os postos estão sendo orientados a substituir o capacitor por (68nF
250V) código 2222 479 47207 (Veja Service Information TS04-016).
- Verificar transitor 7461, na dúvida substituir.
VERTICAL FECHANDO INTERMINTENTE.
- Verificar capacitor 2460 (Veja Service Information TS04-016).
- Verificar capacitor 2461 (1nF).
- Verificar Service Information TS04-016.
- Verificar capacitor 2464.
VOLUME NÃO ABAIXA TOTALMENTE.
- Verificar possível alteração do diodo 6906 (1N4148), provavelmente aberto.
VOLUME SO MINIMO OU SO MAXIMO.
- Verificar circuito para eliminação de "plop", principalmente diodos 6908, 6909 e capacitor 2909.
Caros colegas esta tv ligava normal depois de 10 min ela começava fechando a imagem de baixo para cima, até ficar com + ou - uns 3 dedos de faixa preta em baixo, aí ela desliga e liga de novo mas repetindo o ciclo rápido até entrar em st-by, fazendo a contagem das piscadas do led st-by, ele piscava 11 vezes depois 2 vezes e por último 1 vez, aí ela repetia o ciclo.
Defeito: fuga no capacitor pos. 2625, SMD de 2,2uF do circuito do reset.
Solução: Foi eliminado do circuito de reset. "orientação da Philips".
TV philips 20PT4331/78R CHASSIS L03.1L
OB1 = PARA TUNER ALPS = 0 ,PARA TUNER PHILIPS = 128
OB2 = 192
OB3 = 64
OB4 = 224
OB5 = 72
OB6 = 0
0B7 = 80
Dica L01.1L AC 29PT4631-25PT5531-29PT4640 "TENTE PESQUISAR O DEFEITO USANDO
USANDO CTRL+F BOA SORTE"
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar possível alteração no capacitor 2455 (47µF).
FLASH NAS LATERAIS COM TELA BRANCA. - Verificar capacitor 2209 substitua por capacitor elco de 10µF (4822 124 40248).
- Caso a ação anterior não resolva completamente o problema tente eliminar o capacitor 2210.
IMAGEM SERRILHADA (VER TREM1). - Verificar resistor 3241, possibilidade de estar aberto ou alterado.
NÃO ALTERA FORMATOS DE TELA. - Alguns circuitos impressos tiveram erro de "print" no período inicial de produção na posição 6464, ao substituir este item verifique o posicionamento pelo esquema elétrico.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - VO 140 (com 130V) verificar, substituir diodo zener 6541.
---------------------------------------------------------------------------------------------------------------------Dicas chassis GR1-R03
APARELHO NÃO SAI DE AUTO DEMOSTRAÇÃO. - Pressione MENU no controle remoto, selecione FUNCOES ESPECIAIS, selecione DEMONSTRAÇÃO e pressione OSD no controle remoto.
CARACTERES TREMIDOS OU DEFORMADOS. - Verificar capacitor 2938 (120pF), dependendo o local pode ser retirado.
COM BARRA(S) OU FAIXAS VERTICAIS - C2233 (sinal R-Y) provoca após aquecido, barras ou manchas vermelhas na lateral da tela.
- Mau contato no R3415.
COM FAIXA ESCURA NO CENTRO (I). - R3501 (alim. driver horiz.) provoca barra ou dobramento do feixe no meio da tela.
- R3229 (1M) pino 42 do BIMOS provoca manchas no chuvisco e fecha vertical intermitente.
FUNCIONA INTERMITENTE (VER DESL2). - C111 INTERMITENTE.
NÃO ABRE VERTICAL - Verificar capacitor 2407 fuga.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Medir tensão no coletor do transistor 7502, caso esteja alto, possibilidade do integrado 7200 defeituoso.
- Não tem DATA, CLOCK, verificar capacitor 2111.
- R3501 alterado.
NÃO TEM CORES - Verificar cristal: PAL M cristal abc F226 3, 57611 18SP; NTSC cristal abc C 3, 579545 18SP, usado com "TDA8360 N5".
PERDE A HORA AO IR PARA STAND BY. - Verificar capacitor 2351 (pouca capacidade).
PERDE SINTONIA INTERMITENTE OU (LOOP). - R3958 alterado.
RUIDO FORTE COM ANTENA (CHUVISCO) - Verificar capacitor 2204 no pino 48 do TDA8361.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar possível fuga no 7980.
SO FICA EM STAND BY (POWER OFF). - Verifique fonte de +5V, possibilidade de diodo 6348 com fuga.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Circuito funcionando normal, verificar integrado 7997 EEPROM.
- Verificar capacitor 2560 (1K) com fuga, ver 3560 aberto.
- Soquete com fuga.
- M.C IC 7410 (saída vertical).
- Com tela escura com se fosse cinescópio fraco, verificar C2737 com fuga.
- IC7207 (TDA4662), perde brilho e OSD.
TELA ROXA (SEM VERDE) - R3720.
---------------------------------------------------------------------------------------------------------------------
Dicas chassis GR1-L1
ALTERA INTERMITENTE O DOS / MENU. IC 7900.
APITA FORTE AO LIGAR (FONTE). - AO SAIR DE STAND BY, VERIFICAR INTEGRADO IC 7200.
APITO EM FUNCIONAMENTO (VER RUID8). - Verificar POSICIONAMENTO DE 2511 ENCOSTANDO COM 6511.
- TRATAR transformador BUCSO COM VERNIZ.
- Verificar componentes se não estão encostando próximo a outros na periferia do TSH.
APOS ALGUM TEMPO SOME IMAGEM - IC997 COM DEFEITO AO AQUECER.
AQUECENDO RESISTOR - 3505, ver fusível 1367 aberto.
- 3505, ver resistor 3326 (1k8) e capacitor 2326 (15k) aberto na fonte.
AQUECENDO TRANSISTOR - 7320 FET (fonte) verifique 3321, 2326.
- 7508 (out Hor.) verifique: capacitor 2219, 7508 invertido, transformador 5505 de modelo errado, IC 7200 (TDA8361).
BARRA DE SINTONIA NÃO PARA.(SINT3/BARR3) - 2205 ABERTO.
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). - Verificar 7997.
- Verificar +180V resistor 3550 (4, 3) aberto.
BRILHO DEFICIENTE (POUCO BRILHO). - RESISTORES TODOS ABERTOS: 3276, 3277, 3278.
- Verificar cinescópio G2 e filamento.
- Verificar possível fuga no diodo 6507.
- D 6359 em curto.
BRILHO EM EXCESSO - VERIFICAR IC 7200.
BRILHO NÃO ATUA -VERIFICAR IC7200.
CANAL NÃO MUDA (TRAVA EM UM CANAL) - Verificar possível alteração no diodo 6507.
CHEIRO DE QUEIMADO OU COM FUMAÇA. - UNIDADE DEFLETORA EM CURTO (I020).
COM BARRA(S) OU FAIXAS VERTICAIS - IMAGEM FICA DESCENTRALIZADA COM TENDENCIA A ROSA SEM CORES INTEGRADO 7207 (TDA461).
COM FAIXA ESCURA NO CENTRO (I). - TRANSISTOR 7508 COLOCADO INVERTIDO.
- Com chuvisco verificar EEPROM 7997.
COMANDOS ATUAM INTERMITENTE. VER POSSIBILIDADE DE FUGA EM 6507.
COMANDOS NÃO ATUAM (TODOS). - FUGA NO CAPACITOR 2911.
- Verificar IC 7900.
CONTRASTE DEFICIENTE - Verificar capacitor 2555.
- RESISTOR NA LINHA DO AQUADAG 3556 ABERTO.
- TRANSISTOR COM FUGA 7204 (BC548).
- Transistor 7557 (BC558) com fuga.
CONTRASTE EM EXCESSO - Resistor 3556 (1K).
- Transistor 7557 (BC558) aberto.
- Verificar IC7200, não altera o contraste.
- Verificar diodo 6556 (BAV21) aberto.
CONTRASTE INTERMITENTE - Verificar JUMP 9507 solda fria.
CORES FRACAS - VERIFICAR INTEGRADO 7207 (TDA4661).
CORES SATURADAS - VERIFICAR FUGA NO TRANSISTOR 7291 (BC548).
DANIFICA RESISTOR - DANIFICANDO VARIOS RESISTORES DO +12 E +25, VER C542 ABERTO.
DESLIGA APOS ALGUM TEMPO DE USO. - 7502.
- Transformador 5505 incorreto, há erro de código no Manual de Serviço.
- Verificar integrado 7200.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar 7503.
- Verificar resistores 3556, 3320
- Possível intermitência em 5505 -
- Verificar integrado 7200.
DESLIGA SOZINHO. - Verificar R348, R304.
- Verificar C301, 217, 322, 228, 303, 319.
- Verificar D305, 303, 304, 204, 205, 201, 211, 302, 312, 301.
- Verificar Y0KE e TSH.
- Verificar integrado 7200.
DISTORÇÃO NA IMAGEM. - FUGA NO TRANSISTOR 7291 (BC548).
DOBRANDO IMAGEM NO HORIZONTAL DRIVE 5505 -
DOBRANDO IMAGEM NO VERTICAL - Verificar capacitor 2415.
- Resistor 3417 (2K7) alterado.
DOS / MENU - COM CARACTERES CONFUSOS. - INTEGRADO 7900.
DOS / MENU - NÃO SAI DA TELA. - Verificar diodo 6507 (fuga), 2910.
FAIXA ESCURA DO LADO ESQUERDO (I ). - Verificar diodo 6506 com fuga.
FAIXA ESCURA NA PARTE SUPERIOR (-). 3426 -
IMAGEM DOBRADA NA VERTICAL (I). - Drive 5505.
- Verificar diodo 6506 com fuga.
IMAGEM ENTORTA COMO AGC SATURADO. - VERIFICAR TRANSISTOR 7291 (BC548) COM FUGA.
IMAGEM NEGATIVA INTERMITENTE. - TRANSISTOR 7291 (BC548), COM FUGA.
IMAGEM NEGATIVA. - Possibilidade do transistor 7291 (BC548) estar com fuga, ver também 7204.
IMAGEM SERRILHADA (VER TREM1). - 3415 ALTERADO PROVOCA DOBRA NO VERTICAL.
- Verificar capacitor 2209 (220uF).
IMAGEM TREMULA (VER SERR1). - 2216 ABERTO.
- POSSIVEL FUGA NO TRANSISTOR 7291 (BC548).
INSTABILIDADE: VARIA QUADRO,CONTRASTE, BRILHO, ETC - VERIFICAR AJUSTE DA FONTE VO (92V).
- ACENTUA QUANDO SE VARIA O CONTRASTE, VER TS7320 (BUK444).
- Verificar resistor 3556 (1K) e diodo 6556.
INTERFERENCIA DO SOM NA IMAGEM. - Executar modificação do modelo anubis (06CT94-05).
Obs.: Retirar 3608 (4O7) e 2608 SMD, nas posições 3605 e 3608 colocar resistores (6O8) e adicionar em cada um capacitor de 22nF para o terra do lado cobreado.
LINHAS DE RETORNO (RETRAÇO). - 5550.
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - DIODO 6410 EM CURTO.
- Verificar resistor 3410 alterado, ver também capacitor 2410 (100uF) e integrado 7410.
LISTA BRANCA. (VERTICAL) - RESISTOR ABERTO AQUADAG 3556.
MANCHAS AO DESLIGAR. (VEJA PONT1) - Verificar capacitor 3555 ABERTO.
NÃO ABRE VERTICAL - Verificar ALIMENTAÇÃO DO TDA8362, +8V NO EMISSOR DO TRANSISTOR 7205.
- DIODO ABERTO 6410.
NÃO ACEITA COMANDO DO REMOTO - RECEPTOR U915.
NÃO APARECE CARACTERES / MENU. - FUGA 6507.
- INTEGRADO IC 4461.
- TRANSISTORES 7938, 7933 (BC548).
- Verificar capacitor 2938 COM FUGA.
- Bobina 5925 aberta.
- Tela chuvisco verificar 7997 (EPROM).
- Imagem normal, verificar IC7207 (TDA4661).
NÃO ATUA CONTROLE DE COR - TRANSISTOR 7938 (BC548) EM CURTO.
NÃO CORRIGE LESTE-OESTE C512 ABERTO
NÃO ENTRA EM STAND BY. - Verificar solda fria no JUMP 9349.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Resistor 3528 aberto, (fonte).
- Resistor 3421 aberto, (osc Hor.).
- Resistor 3607 aberto, (POR).
- Resistor 3511 aberto, (SOPS).
NÃO FUNCIONA AUTO LIGAR (PROGRAMAÇÃO, ETC) VER IC 7997
NÃO SEGURA MEMORIA (PERDE INFORMAÇÃO). - INTEGRADO MICROPROCESSADOR 7997.
NÃO TEM CORES - Diodo com fuga 6507 (IN4148) do Sand Castle.
- Integrado 7207 (TDA4661) linha de retardo.
- Verificar componentes da linha Sand Castle: 6507, 6506, 3506, 3507, 7207, 3239, 7200.
- No caso da troca do integrado 7200, para verificar a "mascara" e componentes modificados ver as informações: 06CT93-02, 06CT93-08, 06CT94-18, 06CT96-11 [Importante
:COMPOMENTES DO PLL E OSCILADOR SÃO DIFERENTES].
PERDE SINC. HOR. AO MUDAR CENA OU RESOLUÇÃO. - Verificar capacitor 2219.
PERDE SINTONIA INTERMITENTE OU (LOOP). - Verificar diodo 6101 fuga.
PONTO LUMINOSO AO DESLIGAR OU MANCHAS. - VERIFICAR RESISTOR 3555 (27K) ALTERADO, OU 3752 .
- TRC 1010.
QUADRO PEQUENO - 3556
- X1208
- VERIFICAR JUMP CASO SEJA SUBSTITUIDO MONOIC, SENDO MASCARA 2 USAR JUMP EM POSIÇÃO 9256 OU 9257 SENDO MASCARA 3.
- RESISTOR 3426.
- Verificar capacitor 2511.
- TRANSISTOR 7508 COLOCADO INVERTIDO.
QUADRO REDUZ APOS AQUECIDO - 7356 ABERTO INTERMITENTE, FAZ COM QUE A TENSÃO DE +5 ABAIXE E COM ISTO MICRO ACIONA PARCIALMENTE STAND BY.
RELOGIO ADIANTANDO SUSBT.:
2922 P, 330PF (TESTAR ATE 1KpF)
3920 P, 1M
ACR:
3923 P, 1M2
CAPACITOR DE 470R ENTRE 3920 E 3923 P, TERRA (ANODO 6312)
RISCOS ESCUROS HORIZONTAIS. - Resistor 3415 (220e) aberto, capacitor 2415 (100nF) aberto.
RONCO NO SOM - Bobina 5291 em curto.
- Verificar capacitor 2207 (10K).
SEM FOCO. - Resistor 3556 alterado.
- Verificar soquete e cabo de foco quebrado internamente, por ultimo verificar o TRC.
SEM LINEARIDADE VERTICAL. - APRESENTA TRAÇOS NAQ PARTE SUPERIOR 7200.
- RESISTOR ABERTO 3801 (1K).
SEM PULSO DO OSCILADOR HORIZONTAL. 3501
SEM SINCRONISMO H/V. - CIRCUITO INTEGRADO MONOIC 7200.
- FUGA NO TRANSISTOR 7204 (BC548).
- Verificar capacitor 2219 COM FUGA.
SEM SINCRONISMO HORIZONTAL. - OCORRE QUANDO FRIO VER POSIÇÃO DO JUMP 9256 PODE SER QUE ESTEJA EM UMA CONFIGURAÇÃO ANTIGA DO MONO IC.
- TRANSISTOR COLOCADO INVERTIDO 7508 (SAÍDA HOR.).
- Caso tenha sido trocado integrado 7200, verificar: INF. DE SERVIÇO = 06CT93-02 06CT94-18 06CT96-11.
SEM SINCRONISMO VERTICAL (VERT5). - RESISTOR 3556.
- Verificar capacitor COM FUGA 2930 (100pF).
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Resistor 3959.
- Verificar EEPROM 7997, defeituosa.
- Resistor 3958 (18K), ver também 3961, 3962 e 3963.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar capacitor 2258 COM FUGA
SINCRONISMO INTERMITENTE. - Caso o integrado 7200 foi substituído verificar JUMP 9256 pode estar com configuração para o integrado máscara N2.
- Verificar capacitores 2232 (4k7 com fuga), 2256; cristal 1208 ou ainda pode estar com o resistor 3248 alterado.
- Verificar se cabos da bobina defletora (Horizontal) não estão próximos ao cristal, ocorrendo isto o cristal para de oscilar.
SINTONIA VARIANDO. - 1100
- RESISTOR 3956 ALTERADO.
- Verificar capacitor 2104.
- Verificar capacitor 2962.
- DIODO 6959.
SO FICA EM STAND BY (POWER OFF). - Integrado 7200, este quando em STBY ainda continua oscilando, isto faz com que haja aparecimento de tensões na saída do flyback, e o micro trava, só sendo possível ligar
acionando uma chave de canal e a POWER juntas.
- Verificar cristal 1923 (4MHz) e EEPROM 7997.
SOM BAIXO. - Verificar 1202 (4, 5MHz) e capacitor 2257.
SOM COM CHIADO - Filtro 1202 (4, 5MHz).
- Resistor 3293 (82O) alterado.
- Possibilidade de bobina 5291 alterada (CASO RARO).
SOM COM RUÍDO OU FRITURA - 5291 EM CURTO.
- Transistor 7291 (BC548) com fuga.
SOM DISTORCIDO OU FANHOSO. - SE A IMAGEM também NÃO ESTA BOA, VERIFICAR TRANSISTOR 7291 (BC548) COM FUGA.
TELA AMARELA (SEM AZUL) - 3278 ABERTO, 7248 EM CURTO.
- Fio (vermelho) quebrado, que liga a placa TRC ao MONOPAINEL.
TELA AZUL - 7248.
- Com imagem, ver integrado 7207 (TDA4661).
TELA CIANO (SEM VERMELHO) = VERM1 - Verificar capacitor 2910 quebrado.
- 3276 ABERTO, 7246 EM CURTO.
TELA CINZA (SEM VIDEO) - Integrado 7997.
- Transistor 7204 (BC548) com fuga.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - RESISTOR 3555 ALTERADO.
- Sem som também, ver 7204 (BC548) com fuga.
- Verificar resistor 3224 (2, 2e) aberto.
- Verificar possível solda fria no JUMP 9507.
- Resistor 3229 (1M) alterado, provoca alteração no nível do Sand Castle, apagando a tela.
- Verificar diodo 6507 com fuga.
TELA METADE ESCURA OU COM RUIDOS. - Verificar capacitor 2230 ABERTO . (no vertical)
- RESISTOR ABERTO 3801 (1K). (no vertical)
TELA ROSADA COM IMAGEM. - INTEGRADO 7200 (TDA8361).
- VERIFICAR CAPACITOR 2233 (1nF).
TELA ROXA (SEM VERDE) 3277 ABERTO, 7247 EM CURTO.
TELA VERDE - 7247.
- 7400.
- Com imagem, ver resistor 3731 alterado.
TELA VERMELHA - 7246 TELA COM RETRAÇOS
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - DIODO 6345 COM FUGA.
- RESISTOR 3341 ALTERADO.
- +16 baixo, 1367 aberto.
TENSOES ACIMA DO ESPECIFICADO - VO ALTO 3342 ALTERADO.
- +12 E +25 VER Capacitor 2542 ABERTO.
- 3330, 2345, 3345 (VO COM 150V).
- Resistor 3348 alterado (11K).
VERMELHO FRACO. - Verificar resistor 3731 (910e) alterado.
VERTICAL COM POUCA AMPLITUDE - RESISTOR 3426 (1, 1) ALTERADO.
- Verificar capacitor ABERTO 2230 (100nF).
- RESISTOR ABERTO 3418 (1K).
- Resistor 3417 (2K7) alterado.
- Resistor 3229 (1M) alterado.
VERTICAL DEFORMADO PARTES COMPRIMIDAS - Verificar capacitor 2230.
- Resistor 3418 (1k) aberto.
- Resistor 3417 (2K7) alterado.
VERTICAL FECHANDO INTERMINTENTE. - Verificar capacitores com possível fuga 2406 e 2407.
- INTEGRADO 7410
- DIODO 6410.
---------------------------------------------------------------------------------------------------------------------Dicas chassis KT3
BRANCO IRREGULAR - C429
- Verificar capacitor C583 sem capacidade.
BRILHO DEFICIENTE (POUCO BRILHO). - Verificar capacitor C192.
- Verificar capacitor C587 sem cap.
- Verificar resistor R574 3, 3MO alterado.
BRILHO EM EXCESSO - Verificar C370, C586, C464, D444, D445.
BRILHO VARIANDO OU INTERMITENTE - TS830 com fuga.
CHEIRO DE QUEIMADO OU COM FUMAÇA. - FUGA ENTRE CAPACITOR (C581) E CORPO DO POTENCIOMETRO DE FOCO (R582).
COM BARRA(S) OU FAIXAS VERTICAIS - TS242, TS244.
COMANDOS ATUAM INTERMITENTE. - Cabo de MAT com terminal solto.
CORES FRACAS - Verificar IC376.
DEMORA PARA MUDAR DE FUNÇÃO. - Verificar cabo de MAT e diodo D765.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - C325 COM FUGA.
- TRANSISTOR TS336 COM FUGA.
- D464 EM CURTO.
- Cabo MAT com terminal solto.
EFEITO VENEZIANA. - Verificar TD210.
ESCALA DE CINZA ALTERA INTEMITENTE. - Verificar capacitor C583 sem capacidade.
EXCESSO DE DEFLEXAO - Verificar capacitor C510.
IMAGEM SEM DEFINIÇÃO, IGUAL TRC FRACO. - Verificar resistor R574 3, 3MO alterado.
- Verificar soldagem da bobina de atraso de luminância S192 com solda fria.
LARGURA EM EXCESSO - TRANSISTORES TS485, TS490, TS494, CIRC.LESTE-OESTE.
- Verificar capacitores C561, C562, AMORTECIMENTO.
NÃO ABRE VERTICAL - Verificar YOKE.
- Verificar TS530, TS532.
- Verificar D585.
- Verificar C397, C398, C531.
NÃO FUNCIONA (FICA COMO DESLIGADO). - D292.
- TS562.
- D464 EM CURTO NÃO HA +129 OCORRE APENAS UMA OSCILAÇÃO NA MEDIDA DE TENSÃO.
- Integrado IC322.
NÃO TEM CONTRASTE - Verificar C422, C565, C566 e R565.
NÃO TEM CORES - TD210.
- R220, C276.
- C366.
- KT233.
POUCO BRILHO AO LIGAR - Verificar capacitores C586, C484.
SEM BRILHO (VER TB.TELA1) - C191.
- Transistor TS830 com fuga alta.
SEM FOCO. - Verificar capacitores C568, C569
- Fuga no soquete do TRC.
- Verificar resistor R574 (3, 3MO) aberto.
- Verificar possível solda fria no terminal terra da bobina de luminancia S192.
SEM LARGURA (SEM DEFLEXAO HOR) RISCO VERT. - Verificar TS485, TS490, TS494 e capacitores C561, C562, C484.
SEM SINCRONISMO H/V. - Verificar IC376, IC322, R371.
SEM SINCRONISMO HORIZONTAL. - Resistor 33K retorno do pulso H, ver capacitor alterado C322.
SO FICA EM STAND BY (POWER OFF). - Verificar C809.
SOM INTERMITENTE (FALHAS, SOLUÇOS). - Trilha aberta próximo a R816.
TELA CIANO (SEM VERMELHO) = VERM1 - Verificar TS242, TS244.
TELA CINZA (SEM VIDEO) - Verificar TD192.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - D587 ABERT.
- Solda fria no conector do +12 de U420.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - Verificar C334, C344, C352, C353.
- Verificar D343, D356, D461, TS336, TS562.
- D464 EM CURTO ACIONA RAPIDAMENTE, DEIXANDO A TENSÃO VO OSCILANTE MUITO BAIXA.
TENSOES ACIMA DO ESPECIFICADO - DIODO D461.
- Resistor R324 alterado (39K).
VERTICAL COM POUCA AMPLITUDE - Verificar capacitor C522.
- Resistores R502, R521.
- Transistor TS530.
---------------------------------------------------------------------------------------------------------------------
Dicas 29SX8674
APITO EM FUNCIONAMENTO (VER RUID8). - APITO NO SOM, NO CANAL DIREITO, VER INTEGRADO 7621 (INTERFACE PANEL).
COMANDOS ATUAM PARCIALMENTE OU MODO HOTEL - Verificar integrado EEPROM.
COMANDOS NÃO ATUAM (TODOS). - Verificar modulo PIP.
CORES BORRADAS - Verificar integrado 7530.
DANIFICA CAPACITOR - Verificar capacitor 2128 (680mf), VERIFICAR TRILHA DE INTERLIGAÇÃO ENTRE ESTE E O FUSÍVEL 1125.
DANIFICA DIODO - DIODO 6906, VER transformador 5945, PODE ESTAR SEM NUCLEO.
DANIFICA FUSIVEL - Fusível 1100 aberto, ver 7130 em curto.
- 1100, ver 3104 e 3105 alterado.
- Verificar 3102 (PTC).
DANIFICA SEMICONDUTOR IC OU TS - Transistor 7980, ver transformador de Linearidade horizontal (pode estar sem núcleo).
- 7903, ver 2744 (BC848) e 2744 (10nF).
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - transformador 5945, PODE ESTAR SEM NUCLEO.
DISPLAY OU DOS INDICA ERRO. - ER13 = ver +13 (M17 pino Cool e fusível 1301.
- ER5 = ver modulo PIP (pode mudar o nº do ER).
FAIXAS SUBINDO NA TELA. - Fuga no diodo 6530.
IMAGEM NEGATIVA. - Verificar resistor 3362 aberto do +12.
INTERFERENCIA NA IMAGEM - Barras subindo na tela, acrescentar capacitor 12nF em paralelo com a bobina desmagnetizadora.
LINHAS DE RETORNO (RETRAÇO). - VERIFICAR PINO DE CONTROLE G2 DO FLY BACK, PODE ESTAR COM MAU CONTATO OU SEM SOLDA.
- IC7705 (TDA2579B).
MUTE NÃO ATUA (FORA DE SINT.OU SEM ANTENA). - Fusível 1301 aberto.
NÃO CORRIGE LESTE-OESTE - 7980 -
- Verificar núcleo de 5980 sem não está sem ferrite.
NÃO CORRIGE LESTE-OESTE - S 5980 alterado.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Substituir junto com o IC7110 STR83145A (4822 209 90251), os capacitores C2110 (47nF, 50V) e C2113 (1uF, 50V).
NÃO FUNCIONA (FICA COMO DESLIGADO). DESLIGANDO-SE A PROTEÇÃO INDICA ER13 E NÃO HA SOM, VERIFICAR 7233 (VBE NÃO ATUA) SUBSTITUI-LO E ACRESCENTAR UM DIODO ENTRE COLETOR E EMISSOR, SENDO O LADO CATODO PARA O COLETOR.
- RESISTOR PARTIDA 3136 ABERTO.
- 7110 (STR8145A) aberto, a fonte dobradora não atinge 285V.
- Verificar transformador 5945 com núcleo solto.
- Verificar 7130 e 6133.
NÃO FUNCIONA EM 110V. - Integrado 7110 (STR80145).
NÃO FUNCIONA EM 220V. - Verificar capacitor 2139.
NÃO MUDA A COMUTAÇÃO. - Transistor 7110.
NÃO TEM CONTRASTE - Verificar capacitor 2960 ABERTO.
- INTEGRADO 7530. Obs. PIP normal.
PAINEL SEM ILUMINAÇÃO. - Lâmpadas 1911 ou 1912 aberta, substituí-las por 4822 134 40861 alterando os resistores 3913 e 3914 para 56R.
PONTO LUMINOSO AO DESLIGAR OU MANCHAS. - VERIFICAR SOLDAGEM DO FLY BACK, PINO DA LINHA DE CONTROLE DE FOCO E G2 COM MAU CONTATO OU SEM SOLDA.
SEM PIP - Verificar fonte de +15 volts e também a programação no modo de serviço OPTIONS=112(microp P83C055, 3094).
SEM PIP - FUSÍVEL 1301, FONTE DE +13 ABERTO.
SEM SINCRONISMO H/V. - INTEGRADO 7750 (TDA2595).
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar integrado 7145.
SEM TENSAO (VO, +B, HVT, ETC). - +B 285V, ver fusíveis 1100 e 1125.
SO APARECE "PHILIPS" NA TELA. - Verificar integrado 7750 (TDA2579).
- C2128, T7130.
SOM APRESENTA APITO OU ZUMBIDO. - Verificar 7621.
SOM BAIXO. - Na saída SURROUND, substituir 3612 e 3613 para 10K.
TELA AMARELA (SEM AZUL) - Verificar capacitor 2573 (220nF) SMD COM FUGA (com 250K).
TELA AZUL - Com inscrição PHILIPS, problema causado por falta de sincronismo, integrado 7750 (TDA2595).
- Verificar transistor 7320 (sem + 5V).
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Integrado 7467 TDA4651, pino 15 com 8V, normalmente e 1, 5V(Sand Castle).
- Verificar capacitor SMD 2573 (220nF) COM FUGA (aprox. 250K). 2695
- Verificar resistor 3550.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - Verificar resistores 3134 e 3136 (abertos) ou 7140 .
---------------------------------------------------------------------------------------------------------------------
Dicas chassis GR1-AL
AO LIGAR APARECE RUÍDO FORTE - VERIFICAR CAPACITOR C130.
- Diodo D180 com fuga.
APOS ALGUM TEMPO SOME IMAGEM - Verificar soldagem do fly back.
BARRA DE SINTONIA NÃO PARA.(SINT3/BARR3) - IC130 LINHA DO AFT NÃO CHEGA A 6V NO PINO 18, ver ajuste da bobina AFT.
- DIODO ALTERADO D181 (BZX79C5V6), fica sem sinal de coincidência, verificar TS180 e D180.
- Verificar TS933 fuga.
- Alguns aparelhos possuem um capacitor de 4K7 na posição C181 pode estar com fuga.
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). - Resistor R580, R552
- D415com fuga.
CANAL NÃO MUDA (TRAVA EM UM CANAL) - Possível fuga na chave SK7.
CHUVISCOS EM TODOS OS CANAIS (VER GANH1) - Verificar diodos D121, D124.
COM FAIXA ESCURA NO CENTRO (I). - Verificar resistor R500 (47O) alterado.
COM UMA OU MAIS BARRAS HORIZONTAIS - Verificar capacitor C222 (220nF) aberto.
CORES FRACAS - Diodo D415.
CORES SATURADAS - Diodo D415.
CORREÇÃO CLO DEFICIENTE. - Verificar capacitores C525 (47uF), C526 (18nF), C512 (18nF); transistores TS518 (BC548) TS517 (2SA1356); resistor R522(10O).
DANIFICA RESISTOR DANIFICANDO R565 VER C565, C566
DANIFICA SEMICONDUTOR IC OU TS - TRANSISTOR DE CHAVEAMENTO TS320 VER-]R321, C326
- TRANSISTOR DE SAÍDA HOR.TS508 VER-]U550, IC130
- CIRCUITO SAÍDA VERTICAL IC410 VER-]2406, C410
- TS508 (2SD1577), ver capacitor C502 (2N2) fuga.
DESLIGA AO MUDAR DE CANAL - Verificar capacitor C512 aberto.
DESLIGA APOS ALGUM TEMPO DE USO. - ALTERAR R523 PARA 1K5.
- SK1.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar capacitores C337, C162.
- Verificar transistor TS320.
- Verificar resistor R320 alterado.
- Verificar capacitor C512 aberto (18nF).
DISTORÇÃO NA IMAGEM. - Verificar capacitores C162, C182.
DISTORÇÃO NA PARTE SUPERIOR (ENTORTA). - VERIFICAR INTEGRADO IC130 (TDA8305).
DOS / MENU - COM CARACTERES ALTERADOS. - Verificar capacitores C921, C924.
FAIXA NA LATERAL DIREITA ( I). BRANCA/ROSA/ESCURA - Verificar soldagem do flyback.
IMAGEM NEGATIVA. - Diodo D415, linha do Sand Castle com fuga.
IMAGEM TREMULA (VER SERR1). - Verificar 5322. Abr95
- D365.
- Adicionar um fio interligando as duas blindagens de S180 ao TUNER, verificar após ajuste de S180.
INTERFERENCIA NA IMAGEM - POSSIBILIDADE DE R195 ESTAR ALTERADO.
- Listas pretas e brancas (zebra), capacitor C248 (22uF) aberto.
LARGURA DEFICIENTE - Resistor R341 alterado.
LARGURA EM EXCESSO - Verificar capacitor C312.
LINHAS DE RETORNO (RETRAÇO). - RESISTOR R552.
- DIODOS D410, D415.
- RESISTOR R195 ALTERADO.
LISTA BRANCA. (VERTICAL) - ACRESCENTAR: CAP.1K ANODO 6910 P, TERRA, R911 E R912.
NÃO APARECE CARACTERES / MENU. - Resistor R392.
- FUGA EM TS938.
- Resistor R931 alterado.
- Verificar IC410 (Sand Castle alterado).
NÃO ENTRA EM STAND BY. - IC900
- C925
- Verificar STATUS (ajustar versão).
NÃO FUNCIONA (FICA COMO DESLIGADO). - Ao desligar a proteção, fonte com 150V, capacitor C345 com fuga.
- Integrado IC401, deforma pulso Sand Castle, fazendo com que o micro não funcione.
- C162 no pino 1 do IC TDA8305.
- C351 aberto.
NÃO FUNCIONA QUANDO FRIO. - Verificar capacitor C512.
- Resistor R341.
NÃO PARA BARRA DE SINTONIA.(SCAN2/SINT3) - Resistor aberto R975, ver ramal AFT (6V).
- C162, C182 possível fuga.
- Verificar capacitor C930 (100pF) com fuga.
- Verificar ajuste S180, memorizar manualmente um canal e ajustar 6V pino 18 do IC130 (TDA8305).
NÃO TEM CONTRASTE - Diodos D415, D556.
- Transistor TS551.
- Verificar capacitor C555.
NÃO TEM CORES - Verificar capacitores C241, C228, C229, C243, C258.
- Integrado IC260.
- KT143.
- Verificar resistor R987 aberta, neste caso pino 5 fica com tensão baixa (2, 8V).
PERDE SINTONIA INTERMITENTE OU (LOOP). - C162, C171, C172, C955, C959, C960
- D959, D365, D121, D124
- R195
- TS957
PROCURA MAS NÃO LOCALIZA (BARR3/SINT3). - TS933 COM FUGA.
QUADRO CINTILANDO COM/SEM EXPANSAO "BLOOM". - Verificar o +70V varia, ver capacitor C237.
QUADRO PEQUENO - D365.
- R321.
QUADRO REDUZ APOS AQUECIDO - Fuga no D365 (5V6).
RISCOS ESCUROS HORIZONTAIS. - R415 ABERTO.
RONCO NO SOM - Verificar capacitor C139.
- Resistor R625.
- Verificar XR187 (4, 5MHz), e C187.
- Verificar capacitor C135 (47uF) aberto.
SEM DEFINIÇÃO DE TELA (CINZA/BORRADO). - Verificar capacitor C225 (33pF) com fuga.
SEM FOCO. - SOQUETE DO TRC, com fuga.
SEM SINCRONISMO H/V. - FUGA NO CAPACITOR C930.
- DIODO DE TENSÃO DE SINTONIA D959.
- Verificar capacitor C172 (220pF) ALTERADO.
- Verificar capacitor C130 sem capacidade.
SEM SINCRONISMO VERTICAL (VERT5). - Integrado IC410
- Verificar capacitores C156, C180, C181,
- DiodosD180, D181
- Transistor TS180.
- Alguns aparelhos tem dois capacitores a mais, um na posição C177 (1K8) e outro na C178 (180pF), possível fuga.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Verificar capacitores C955, C960.
SEM SINTONIA EM UHF. - Verificar C102 com fuga.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - C607, C135
- TS610, TS613.
SEM TENSAO (VO, +B, HVT, ETC). (+70 com 0V ou muito baixo)
1º) Abrir ponto PT2, o +70V aparece, ver U550, D512, U020, D508 e circuito de proteção (D535). Caso no apareça veja informações deste Chassis como (TENS2).
SINTONIA INTERMITENTE EM UHF. - Verificar INF.SERVIÇO 06CT90-20
- IC997
- C951
- Verificar capacitor C102 com fuga.
SINTONIA VARIANDO. - Diodos D124, D121.
- Fuga no diodo D365 (5V6).
SINTONIZADOR COM POUCO GANHO - UNIDADE VARICAP (210 47017).
SO FICA EM STAND BY (POWER OFF). - Cristal KT923.
- Integrados IC997, IC900.
SOM BAIXO OU SEM SOM EM AV. - DIODO D012.
SOM COM ESTALOS (CLICK, TOK). - Verificar capacitor C135.
SOM COM RUÍDO OU FRITURA - Verificar capacitor C135 (47uF) alterado.
SOM DIMINUI ACIONANDO VOL+ [(DISPLAY OK)]. - Verificar ajuste da bobina 4, 5mHz.
SOM DISTORCIDO OU FANHOSO. - ESTA INFORMAÇÃO E VÁLIDA APENAS PARA APARELHOS MONITORES SAIRAM COM UM TRANSISTOR A MAIS NA POSIÇÃO TS625, RETIRAR.
TELA AZUL - Resistor R710 .
TELA CIANO (SEM VERMELHO) = VERM1 - Verificar capacitor 2910 com fuga.
TELA CINZA (SEM VIDEO) - Verificar capacitor C172 COM FUGA.
- INTEGRADO IC040, QUANDO APARELHO AV.
- Verificar capacitor C225 (33pF) com fuga.
- Verificar capacitor C189 (100pF) com fuga.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Resistor alterado R556 (estava com 7k).
TELA METADE ESCURA OU COM RUIDOS. - INTEGRADO IC130 (no sentido vertical).
TELA ROXA (SEM VERDE) - Resistor 3721.
TELA VAI ESCURECENDO DA ESQUERDA PARA DIREITA. - TRANSISTOR TS245 COM FUGA.
TELA VERDE - IC997, IC900.
- S925
- D365, D945
- TS360
- KT923
- C921
- IC401, não gera pulso adequado para o micro e este trava provocando o defeito.
- Transistor TS943 (BC548) com fuga.
TENSAO VAI DIMINUINDO. - Fonte do +16V e do +70V, fuga no diodo D365 (5V6).
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) (+16 baixo com 70 normal), seguir este procedimento: 1º) medir coletor de TS502 menor de 50V ver: resistor R326 (1k8), resistor R321 (100O), capacitor C326, verificar
soldagem da bobina S320.
2º) tensão do coletor TS502 alta, ver: resistor R501 (27K) alterado, S505 em curto ou TS502 (BF483) aberto.
(+16 baixo e +70 baixo), verificar diodos D345, D365, D340, D320, C237 e TS348 (BC548) com fuga.
TENSOES ACIMA DO ESPECIFICADO - Resistor R340 aberto.
VERTICAL COM POUCA AMPLITUDE - Verificar capacitores com fuga C419, C426, C406, C407.
VERTICAL CORRENDO (SINC2). - POSSIBILIDADE DE R1 ESTAR ALTERADO.
- Quando em UHF, Micro IC900 defeituoso.
- Verificar, alguns aparelhos possuem um capacitor na posição C181 (4K7) possível fuga.
VERTICAL FECHANDO INTERMINTENTE. - Verificar capacitor C407.
VERTICAL TREMULO (ONDULANDO) - Verificar capacitores C162, C182.
---------------------------------------------------------------------------------------------------------------------
Dicas 15PF9936-14PF9945-23PF9945 - TV LCD
MODO DE SERVIÇO CLENTE. - Pressione a seqüência 1 2 3 6 5 4 ou pressione simultaneamente MUTE e qualquer tecla no TV por 4 segundos. Para sair desligue pela chave de rede. 02Fev04 Service Manual LC03 .
MODO DE SERVIÇO DE AJUSTE SAM. - Com um RC7150 DST Dealear Service Tool, pressione ALIGN, ou digite no RC 062596 + STATUS, para sair pressione EXIT no DST, pressione 0-0 no RC padrão ou ative Standby.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar capacitores C32 e C48 do Painel IPS.
VARIOS PONTOS BRANCOS SOBRE A TELA. - Remova capacitor SMD 2380 no Painel Scaler.
---------------------------------------------------------------------------------------------------------------------
Dicas 48PP790-54PP700- projeção
COM UMA OU MAIS BARRAS HORIZONTAIS - Verificar C 459, 474, 409, L804.
CONTRASTE DEFICIENTE - Divisor SPLITTER (MAT) com defeito.
CONTRASTE DEFICIENTE - Divisor SPLITTER (MAT) com defeito.
EXCESSO DE DEFLEXAO - IC55 com registro de identificação errado. Em modo de prog.
o registro de numero 37 devera ser conforme abaixo:
TA8859P.20
TA8859CP.52
EXCESSO DE DEFLEXAO - IC55 com registro de identificação errado. Em modo de prog.
o registro de numero 37 devera ser conforme abaixo:
TA8859P.20
TA8859CP.52
INTERFERENCIA NA IMAGEM - Interferência tipo "crosstalk" de vídeo. Verificar e acrescentar capacitor C83 (100µF, 50V) entre a junção do Q3, R6 e terra.
LARGURA DEFICIENTE - R475 (1, 5E 2W)
LARGURA DEFICIENTE - R474 (1, 5E 2W)
NÃO FUNCIONA (FICA COMO DESLIGADO). - C628 (.22, 50V) em curto. Verificar R402, C401, C408 e IC400
NÃO TEM CORES - IC600 (curto no pino 46). Verificar também C619 de 330k.
NÃO TEM CORES - IC600 (pino 46 curto). Verificar C619 valor de 330k.
QUADRO CINTILANDO COM/SEM EXPANSAO "BLOOM". - Verificar integrado IC402 (cold side).
SEM SINCRONISMO VERTICAL (VERT5). - Provável erro na programação. Entrar no modo de serviço e confirmar a tabela.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Verificar cabo de conexão A402 pino 1 (+130V).
SOM AUMENTA SOZINHO - Soltar J307 e verificar se o problema acaba. O painel de convergência provoca este tipo de defeito.
SOM AUMENTA SOZINHO - Soltar J307 e verificar se o problema acaba. O painel de convergência provoca este tipo de defeito.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - R818 (1E) aberto. Perde o MAT.
para mais dicas baixe o arquivo no seguinte link: www.assistenciatecnicaonline.com/dicasprojecao.pdf
---------------------------------------------------------------------------------------------------------------------
Dicas chassis GR1-CL
ACIONANDO CROWBAR. - R372 ABERTO.
- Verificar TS352 com fuga.
ALGUNS CANAIS SEM SINTONIA OU INTERMITENTE. - Verificar diodo D108 com fuga.
AO DESLIGAR PERMANECE RISCO NA TELA - VERIFICAR MODULO SOPS, NÃO USAR PLACA DO 28" PARA O DE 21".
AO DESLIGAR PERMANECE RISCO NA TELA - VERIFICAR C507 (10uF) NO PINO 15 DO IC500.
- VERIFICAR PLACA SOPS, NÃO E POSSIVEL USAR PLACA DO TV 28" NO DE 21".
APARECE DOS / MENU, POREM, SEM IMAGEM. - VERIFICAR IC570.
AQUECE BOBINA - BOBINA S320, VERIFICAR C307.
AQUECENDO TRANSISTOR - TS305 AQUECENDO VER YOKE PODE ESTAR EM CURTO OU C307 ABERTO.
- 7508 AQUECE VER 5505, IMAGEM DOBRA NO MEIO DA TELA -
- AQUECE TRANSISTOR (BUK), VERIFICAR BOBINA S322.
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). - VERIFICAR LINHA DE SAND CASTLE (PINO 24 DO IC 430), IC430 DEFEITUOSO.
- VERIFICAR LINHA DO 180, CASO ESTEJA BAIXO, PODE HAVER DEFEITO NA PLACA DE SINCRONISMO (7180).
- TRANSISTOR TS910 (BC338).
- Verificar integrado IC200 (vertical).
BRILHO DEFICIENTE (POUCO BRILHO). - Verificar resistores R116, R136 e R156 (1K) alterados.
BRILHO EM EXCESSO - Verificar diodo D371 com fuga.
BRILHO VARIANDO OU INTERMITENTE - DIODO D507 (IN4148).
CANAL NÃO MUDA (TRAVA EM UM CANAL) - IC350 - (VERIFICAR PROGRAMAÇÃO.
CHUVISCO EM ÁUDIO E VIDEO - D113, OCORRE GERALMENTE COM SINAL FRACO DE ANTENA.-
COM BARRA(S) OU FAIXAS VERTICAIS - Acrescentar capacitor no pino 4 e outro no pino 5 do transformador SOPS.
- Substituir diodo D113 por BAS11.
- RISCO PRÓXIMO AO OSD OU NA LATERAL DIREITA VERIFICAR TS330.
COM FAIXA CLARA NA PARTE INFERIOR DA TELA (_). - Verificar capacitor C229 ALTERADO (1, 5uF).
COM RUIDOS COR ROSA. IC470.
COMANDOS NÃO ATUAM (TODOS). - Receptor remoto.
CONTRASTE DEFICIENTE - Verificar capacitor C370.
- RESISTORES R369, R370 ABERTOS.
CONTRASTE INTERMITENTE - Verificar integrado IC350 (EPROM).
COR INTERMITENTE - AO AQUECER IC570, APARECE COR INTERMITENTE, VERIFICAR: IC300, IC570 OU TS596.
- Verificar capacitor C370 ALTERADO.
CORES INVERTIDAS OU TONALIDADE ALTERADA. - CIRCUITO INTEGRADO 7207 (HEF4661).
CORES SATURADAS - SUBST.R152 P, 330.$$#- Verificar integrado IC570 (HEF4053) ver pino 2 ou 15 com tensão alta.
DANIFICA FUSIVEL - VL451 ABERTO, VER INTEGRADO DE SAÍDA DE AUDIO.
DANIFICA RESISTOR R369, R370, R360 VER PINO 7 DO FLY BACK.
DANIFICA SEMICONDUTOR IC OU TS - ENTRA EM CURTO TRANSISTOR DE SAÍDA HORIZONTAL, VER CAPACITOR C307.
- DANIFICA INTEGRADO DE SOM IC757 INTERMITENTE, VERIFICAR CAPACITOR C462, POSSIBILIDADE DE ESTAR COM TERMINAL QUEBRADO.
- TS305 SH danificado, ver capacitor C306.
- IC757= Se o aparelho esta usando "SPLITER" de MAT, verificar o aterramento, deve ser usado o terra do lado do painel do flyback.
DESLIGA AO MUDAR DE CANAL - Resistor R372 aberto.
DESLIGA APOS ALGUM TEMPO DE USO. - INTEGRADO IC205 (TDA2579).
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - VERIFICAR CIRCUITO OSCILADOR IC205.$$#- VERIFICAR D459.
DESLIGA LOGO APOS LIGAR. - YOKE EM CURTO.
- Integrado IC205.
DISPLAY INDICA CANAL ERRADO (OU DOS). - Verificar EEPROM.
DISTORÇÃO NA IMAGEM. - Verificar integrado IC570 (HEF4053), medir pino 2 e 15, caso esteja alta provável defeito do IC.
DISTORCE COM RGB DIGITAL Feito no campo inclusão de trimpot 1K na entrada de sincronismo, sendo ajustado com o micro utilizado (Empresa Finambras).
DOS / MENU - CORRENDO VERTICAL. - Verificar capacitor C345 ABERTO.
EXCESSO DE DEFLEXAO - Verificar capacitor C227.
- Verificar capacitor C229.
FAIXA ESCURA NA PARTE SUPERIOR (-). - Verificar capacitor C225 ALTERADO (1000uF).
IMAGEM SERRILHADA (VER TREM1). - Verificar cabo do AQUADAG, possível solda fria na placa do TRC.
LED(S) PISCANDO. (REPETITIVAMENTE) - Verificar componentes ligados a SDA e SCL, IC300 (micro), IC350 (EPROM), Tuner, modulo PIP, S306, S307 e resistores: R, R349, R350 e R351.
- Receptor remoto.
LINHAS DE RETORNO (RETRAÇO). - Verificar resistor R107.
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - Linhas escuras na parte superior acompanhado de ruído no som e serrilhado na imagem, verificar soldas frias na placa do TRC.
LOOP AO MUDAR CANAIS. - RESISTOR R330 -
- Diodo D108 com fuga.
MANCHAS NA IMAGEM (FALTA DE PUREZA). - TRANSISTOR TS475.$$#- Solda fria na bobina desmagnetizadora.
MATIZ IRREGULAR. (COLORAÇÃO DIFERENTE) - 3405 JUMPEAR.
MUDA CANAL SOZINHO - VERIFICAR POSSIBILIDADE DE TRILHA OU RESISTOR (R317 - 47K) ESTAR ABERTO.
NÃO ACEITA COMANDO DO REMOTO U300
NÃO AJUSTA O VOLUME IC205-] TDA2579, B
NÃO APARECE CARACTERES / MENU. - INTEGRADO IC570.
NÃO FUNCIONA (FICA COMO DESLIGADO). - D352, D353, D450 COM FUGA, NÃO APARECE VO.$$#- TS456, TS455 COM FUGA.$$#- TS306 EM CURTO.$$#- DIODO D459.$$#- CHAVE SK1 QUEBRADA.$$#- TRILHA QUEBRADA PINO 6 DO T418.$$#- DIODO EM CURTO D440.$$#- Resistor R425 aberto.
NÃO FUNCIONA EM ÁUDIO E VIDEO NÃO ENTRA AV NO PIP MICRO COM DEFEITO SUBSTITUIR.
NÃO SEGURA MEMORIA (PERDE INFORMAÇÃO). - Na sintonia, verificar diodo D108.
NÃO SINTONIZA TV A CABO SUSBS.R152 PARA 330 OHMS.$$#- VERIFICAR IC350.
NÃO TEM CORES - TRANSISTOR TS596 (BC548) ABERTO, OU INTEGRADO IC300 (MICRO) E CHAVEADOR DE Y, C IC570.
NÃO TEM SOM EM CANAIS STEREO, OU E BAIXO. - Verificar integrado IC600.
NO FUNC. ESTALO DE BAIXA FREQUENCIA. - FUGA NO DIODO D507.
PERDE CONTRASTE COM BARRA DE SINTONIA OU DOS. - Verificar EEPROM.
PERDE SINTONIA INTERMITENTE OU (LOOP). - IC205 DEVE SER TDA2579, B.$$#- Verificar SE JA ESTA MODIFICADO (R160 DEVE SER DE 3K9).$$#- TS910.$$#- Verificar capacitor C128.$$#- EM USO CABO SUBSTITUIR R152 P, 330R.$$#- Verificar FUGA em D507 anodo no MAX 4V.$$#- Diodo D108 com fuga.
PIP COM RUÍDO (SINAL) MICRO, NÃO HA SINTONIA.
PIP COM TELA ESCURA. IC970.
PONTO LUMINOSO AO DESLIGAR OU MANCHAS. - FONTE DE +12V, VERIFICAR CAPACITOR C179 -
PROCURA MAS NÃO LOCALIZA (BARR3/SINT3). - Verificar diodo D108.
QUADRO PEQUENO - DIODO 6365 -
- Verificar capacitor C225.
QUADRO VARIA COM O BRILHO - VERIFICAR POSSIVEL FUGA EM D106.
- Verificar capacitor ABERTO C307 (27K).
RUIDO FRACO C/ ANTENA (CHUVISCO) - Substituir diodo D113 por um BAS11.
SEM COR NA PARTE SUPERIOR. - TRANSISTOR TS475.
SEM LINEARIDADE VERTICAL. - VERIFICAR C225, C229.
SEM PIP - CIRCUITO INTEGRADO IC970.
SEM SOM EM ALGUNS CANAIS. - integrado IC600 (TDA3833). Obs.: Não havia som só no canal 5, isto ocorria porque nos canais estéreos estava chaveado para SAP, como neste canal não havia som no SAP a emissora ficava sem som.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - IC757.
- VERIFICAR FONTE DE 12Vg. (TS910) COM FUGA.
- VERIFICAR S134, XR155.
- CIRCUITO INTEGRADO (FI) IC125.
- Fuga em C772 ou C773.
SOM COM RUÍDO OU FRITURA - Verificar cabo do AQUADAG, possível solda fria na placa do TRC.
SOM INTERMITENTE (FALHAS, SOLUÇOS). - Verificar cristal XR155.
SOME DOS AO ACIONAR MENU. - RECEPTOR REMOTO.
TELA AMARELA (SEM AZUL) - IC470.
- TRANSISTOR TS 152 .
TELA AZUL - RESISTOR R149.$$#- INTEGRADO IC500 (TDA4680).
TELA BRANCA, SEM RETRAÇOS. - INTEGRADO IC570.
- TRANSISTOR TS952 (BC558).
TELA CIANO (SEM VERMELHO) = VERM1 - TRANSISTOR TS112.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Integrado IC200.
- Verificar capacitor C370 ABERTO.
- CINESCOPIO EM CURTO B010.
- D507 OU C188 ABERTO, VER também TS156 COM FUGA.
- S548 aberta, ao aumentar G2 tela fica roxa.
TELA ROXA (SEM VERDE) - TRANSISTOR TS 130.
TELA VAI ESCURECENDO DA ESQUERDA PARA DIREITA. - SOLDA FRIA NO RESISTOR R543.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - RESISTOR R245 ABERTO.
- Verificar diodo D371 com fuga.
- Tensão do + 5V, verificar D458 e D459.
TENSOES ACIMA DO ESPECIFICADO - S320 ABERTA AUMENTA VO.
- TENSÕES DO FLY BACK ALTAS VER PINO 7 DO T305.
- TENSÃO VO COM 200V INTERMITENTE, VERIFICAR R445 (ALTERADO).
VAI PARA STAND BY APOS ALGUM TEMPO. - VERIFICAR BOBINA (S320) ABERTA.
VERTICAL COM POUCA AMPLITUDE - Verificar capacitor C345 ABERTO.
- Verificar capacitor C225.
VERTICAL CORRENDO (SINC2). RETIRAR QUANDO HA PROBLEMA COM ANTENA.
---------------------------------------------------------------------------------------------------------------------
Dicas chassis CTO-C
CANAL NÃO MUDA (TRAVA EM UM CANAL) - Verificar resistor R443 aberto.
COM UMA OU MAIS BARRAS HORIZONTAIS - Verificar IC201.
COR INTERMITENTE - R428 ALTERADO DEVIDO FUGA EM D410
DANIFICA SEMICONDUTOR IC OU TS - TS530 DANIFICANDO VERIFICAR C602 COM SOLDA FRIA - .
- VERIFICAR INFORMAÇÃO DE CTO-L.
- TS405 FUGA EM C413
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - SOLDA FRIA EM C602.
IMAGEM DOBRADA NA HORIZONTAL (-). - RESISTOR R425 ALTERADO (5k6).
IMAGEM TREMULA (VER SERR1). - UNIDADE FI.
LARGURA DEFICIENTE - RESISTOR R428 ABERTO 4, 7R, SO E POSSIVEL NOTAR QUANDO SE DESLIGA A PROTEÇÃO E SE AUMENTA UMA CARGA NA FONTE.
LINHA FINA NO CENTRO (HORIZONTAL). R443 ABERTO.
MUDA CANAL SOZINHO - Verificar capacitor C462 com fuga.
- Diodo com fuga D542.
NÃO FUNCIONA (FICA COMO DESLIGADO). - D636
- FUGA NO SCR D615 (SF2D41), A FONTE FICA EM ESTADO MIXTO DE STAND BY E FUNCIONAMENTO.
- RESISTOR R428 ABERTO(4, 7R) DO LESTE OESTE, COMO O CIRCUITO FICA COM POUCO CONSUMO, A FONTE NÃO PARTE NORMAL FICANDO COM FUNCIONAMENTO IRREGULAR.
OSCILAÇÃO (ALEATORIA EM QQ CIRCUITO). - Verificar capacitor C331.
SO SINTONIZA CANAL 2. - Resistor R443 aberto, quando com contraste vai para o canal 2.
- Verificar diodo D542 com fuga.
TENSAO VARIANDO. - Verificar capacitor C331.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - Todas as fontes, verificar diodo D636.
---------------------------------------------------------------------------------------------------------------------
Dicas chassis NCF-NRC
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). R593
C582
NÃO TEM CONTRASTE R073
NÃO TEM CORES C206
R200
---------------------------------------------------------------------------------------------------------------------
Dicas GR6-LS
APARELHO NÃO SAI DE AUTO DEMOSTRAÇÃO. - IC7346 (EEPROM).
CHUVISCO EM ÁUDIO E VIDEO - Verificar COMB FILTER, possível defeito no regulador de 5V (7905).
COM IMAGEM POREM SEM AUDIO - Verificar conexão painel de áudio ao monopainel.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - R3534
- Ao desligar fica em standby, verificar terminal coletor T7502 (saída horizontal) quebrado.
- Mau contato no 5502.
DISTORÇÃO NA IMAGEM. - C2233 com fuga.
IMAGEM SEM DEFINIÇÃO, IGUAL TRC FRACO. - Em uma das cores, verificar 7051, 7051, 7053.
INTERFERENCIA NA IMAGEM - Verificar regulador 7905 (5V) no painel COMB FILTER.
LED(S) PISCANDO. (REPETITIVAMENTE) - Cinco vezes, verificar possível curto no TSH 5503.
- Seis vezes, verificar diodo 6505 em curto, ver também TSH 5503.
- Verificar transistor 7502 (terminal quebrado).
- R3537 (2K7) aberto.
LINHAS DE RETORNO (RETRAÇO). - C 2587 elco do +16V. A tela fica escura com retraços coloridos.
LINHAS DE RETORNO (RETRAÇO). - R3060 (22R).
MODO SERVICO FABRICA. - Caso apareça FA, FB, . no lugar de SA, SB, ., pressione VOL- e CAN+ simultaneamente para sair.
NÃO ABRE VERTICAL - Verificar capacitores soldados nos terminais do EEPROM (filtro) tem provocado apagamento da parte superior da tela.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar possível curto no TSH 5503.
- Verificar transformador SOPS (pino 8 com trilha quebrada).
- Verificar transistor 7502 (terminal quebrado).
- R3422 ou R3423
- 6409 com fuga provoca queima do resistor 3419 (10E).
- C226 (100k) em curto.
- Micro sem atuação, verificar circuito reset C2321 e 6300.
- R3424 aberto.
PERDE SINTONIA INTERMITENTE OU (LOOP). - Se aparelho fica OK em outro sistema (PALN, NTSC), verificar painel COMB FILTER, possibilidade de defeito do regulador de 5V.
- Verificar tabela de programação (mudar BANK 00 para BANK 01) e verificar endereços: F8=A9, F9=B7 (25") e F8=CE, F9=FF (29").
REMOTO "LOCATOR" NÃO ATUA. - Alterar no BANK1 F9 de FF para F7.
RUIDO NO SOM - T7230 (pino 7 bimos).
- C2755 sem capacidade.
SEM SINCRONISMO HORIZONTAL. - C2503.
SEM SINTONIA CANAIS BAIXOS. - Possível unidade de sintonia com defeito (U1290).
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - EEPROM corrompido provoca perda de som.
- C2807 (pino 7 estéreo decoder) provoca perda de um dos canais.
SO FICA EM STAND BY (POWER OFF). - 1262 (cristal do bimos).
TELA AZUL - Verificar integrado 7053.
TELA BRANCA, SEM RETRAÇOS. - R3060 (22E), tela branca ao ligar e em seguida o aparelho desliga.
TELA CINZA (SEM VIDEO) - R3060 (placa tubo) aberto.
- Sem luminância e com linhas de retraço, verificar IC7273 (TDA4662).
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - R3585, 3586.
- Tela escura com linhas de retraço. Verificar e ou reprogramar os endereços que provavelmente estão alterados.
TELA VERDE - Verificar integrado 7051.
VAI PARA STAND BY APOS ALGUM TEMPO. - Verificar 7655 (fuga).
VERTICAL DEFORMADO PARTES COMPRIMIDAS - C2226 (pino 51 bimos) provoca compressão da parte inferior da tela.
---------------------------------------------------------------------------------------------------------------------
Dicas 21PT836-25PT548-29PT554-33PT574
APITA FORTE (FONTE), MAS NÃO FUNCIONA. - Verificar diodo zener 6514 (BZX55-C18).
BLOQUEADO OU CHILD LOCK. - Verificar transistor RESET 7604, na duvida substituí-lo, pois o mesmo passa a funcionar após aquecido.
BLOQUEIA DURANTE SEARCH / SCAN. - Verificar posição 2002, caso o valor seja 220uF substituir por outro de 100uF.
COMO ENTRAR NO MODO AJUSTE. - Jumpear M28 e M29, isto permite o acesso ao modo SDM.
CORES CINTILANDO. - Cor amarela, verificar, adicionar capacitor de 1nF no Monopainel posição 2221.
DANIFICA SEMICONDUTOR IC OU TS - Circuito integrado vertical resistores 3401, 3402, 3405: verificar possibilidade de defletora em curto.
- FET 7518, verificar resistor 3525 aberto.
- IC vertical, verifica diodo 6403.
DESLIGA APOS ALGUM TEMPO DE USO. - Verificar integrado vertical.
DESLIGA LOGO APOS LIGAR. - Verificar 7833 e 7400.
INDICA F. - Pressionar VOL[ e CANAL[ por 5 segundos.
LED(S) PISCANDO. (REPETITIVAMENTE) - 1X, verificar resistor 3651.
LINHAS DE RETORNO AO LIGAR. - Entrar no Modo SDM e selecionar Option "AS" "OFF".
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - Verificar capacitor 2409 aberto (47uF).
MODO SERVICO FABRICA. - Pressionar VOL(-) e CANAL(-) por 5 segundos.
NÃO FUNCIONA (FICA COMO DESLIGADO). - LED STBY apagado também, verificar transistor SMD 7604 do RESET, na duvida troca-lo, pois este componente passa a funcionar se aquecido.
- LED STBY apagado, verificar diodo 6600 e capacitor 2675 em curto, no circuito regulador de 3, 3V.
- Verificar resistor 3651, pode indicar com uma piscada no LED.
- Verificar 7518 (4806 130 47448), 2508, 7401, 7833 e 7601.
- Verificar diodo zener 6514 (BZX55-C18), na duvida substituir.
- Verificar TSH 5445.
- Verificar jump 4554 ou 7402.
- Verificar transistor 7603 e diodo 6601.
NÃO TEM CORES - Verificar possível fuga no capacitor SMD 2221 3, 3nF no pino 36 do 7250.
SEM SINCRONISMO HORIZONTAL. - Verificar possível fuga no capacitor 2221 3, 3nF no pino 36 do circuito integrado 7250.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar EEPROM, ver ajuste de OPTION BIT antes de substituição.
SINTONIA VARIANDO. - Verificar possível alteração nos diodos 6003 e 6004.
SO FICA EM STAND BY (POWER OFF). - Verifica 7401.
SOM BAIXO OU SEM SOM EM AV. - Verificar programação da EEPROM.
VOLUME SO MINIMO OU SO MAXIMO. - Verifique, acrescente 2951 10uF.
- Verificar se não está ativo modo Hotel.
---------------------------------------------------------------------------------------------------------------------
Dicas L04-29PT5642/4641-32PW6542-28PW6441
COM BARRA(S) OU FAIXAS VERTICAIS - Quando liga a imagem fica deslocada para a direita com uma barra escura do lado esquerdo, verificar possível fuga no capacitor 2486 (27pF).
NÃO ABRE VERTICAL - Verificar possível alteração (fuga) no capacitor 2461 (CAP CER SMD 1nF).
RELOGIO ATRASANDO - Isto ocorre quando utilizando versão de software abaixo de 1.4. Neste caso é necessário corrigir a versão de software utilizando interface IIC (Consultar Suporte).
VERTICAL FECHANDO INTERMINTENTE. - Verificar possível alteração (fuga) no capacitor 2461 (CAP CER SMD 1nF).
---------------------------------------------------------------------------------------------------------------------
Dicas 25PT5531-29PT4631/4640-28PW6431
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar possível alteração no capacitor 2455 (47µF).
FLASH NAS LATERAIS COM TELA BRANCA. - Verificar capacitor 2209 substitua por capacitor elco de 10µF (4822 124 40248).
- Caso a ação anterior não resolva completamente o problema tente eliminar o capacitor 2210.
IMAGEM SERRILHADA (VER TREM1). - Verificar resistor 3241, possibilidade de estar aberto ou alterado.
NÃO ALTERA FORMATOS DE TELA. - Alguns circuitos impressos tiveram erro de "print" no período inicial de produção na posição 6464, ao substituir este item verifique o posicionamento pelo esquema elétrico.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - VO 140 (com 130V) verificar, substituir diodo zener 6541.
---------------------------------------------------------------------------------------------------------------------
Dicas 29SX8879
APITO EM FUNCIONAMENTO (VER RUID8). - VERIFICAR TSH 5900.
- Verificar capacitor 2905 (39nF) encostando em componente próximos.
BRILHO VARIANDO OU INTERMITENTE - Verificar capacitor 2180.
COMANDOS NÃO ATUAM (TODOS). - Funciona apenas pelo controle remoto, verificar 7223 EEPROM.
CORREÇÃO CLO DEFICIENTE. - Verificar 5980.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar diodo 6133 com fuga.
NÃO FUNCIONA EM 110V. - Verificar integrado 7110.
PIP INTERMITENTE - Conector 1601 com fio vermelho partido.
TELA AMARELA (SEM AZUL) - Resistor 3149 aberto.
TELA AZUL - Erro no ajuste de G2.
TELA DEMORA PARA APARECER - Verificar 7553.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Verificar mau contato no cabo L9.
VERTICAL COM POUCA AMPLITUDE - Verificar capacitores 2740 e 2741.
VERTICAL FECHANDO INTERMINTENTE. - Vertical intermitente com eventual risco na tela, verificar D6742 e C2742(+12D).
---------------------------------------------------------------------------------------------------------------------
Dicas 14PV461-20PV471 canguru
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). - Verificar 3592, caso aberto ver terminais do plug 1926 compridos.
CONTRASTE DEFICIENTE - Verificar diodos 6551, 6552 e capacitor 2751.
COR INTERMITENTE - VERIFICAR PROGRAMAÇÃO DA EEPROM IC7881. COM SINAL DEFICIENTE DA FITA PROVOCA ALTERNAÇÃO DE SISTEMAS PALM E NTSC.
DESLIGA SOZINHO. - Verificar diodo 6513.
- Verificar: TS7550, 6343, 6550, 6551, 6552, 6553, 6554, 6568, 7290.
- Verificar capacitor 2551.
EFEITO MACROVISION. - A reproduzir DVD tela escurece e clareia aleatoriamente, isto e causado pela proteção de Macrovision, neste caso adicione um resistor de 4k7 entre os pinos 10 e 21 do 7140
LA7440S (Y, C PROCESSING).
FUNCIONA INTERMITENTE (VER DESL2). - TS 7212 com fuga, horizontal intermitente.
- Verificar diodo 6315.
LED(S) PISCANDO. (REPETITIVAMENTE) - Verificar diodo 6335 com fuga.
NÃO ABRE VERTICAL - Verificar resistor 3531 e diodo 6513.
NÃO APARECE CARACTERES / MENU. - T7585 com fuga, provoca ausência do DOS, as vezes não muda de canal, satura vermelho ou verde.
- S1802, 7801, sem pulsos nos terminais 25, 26, 27.
NÃO ATUA FUNÇÃO TAPE. - Fita presa, verificar integrado 7410.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar transistor 7587, deve haver 4, 8V no coletor.
- Sem partida, T7212 com fuga; tensão pino 10 BIMOS ausente, defeito no mesmo.
- Sem +12A, verificar 7691, 7692, R3695 alterado.
- +8 ausente ou baixo, verificar ramal 5AS, 14M1 (SECUNDARIO DA FONTE), R3269, 7242, 7243, 7244, 5371.
NÃO FUNCIONA EM 110V. - Verificar integrado 7310.
PONTO LUMINOSO AO DESLIGAR OU MANCHAS. - Verificar resistores: 3540, 3541, 3551 e diodo 6555.
SEM PULSO DO OSCILADOR HORIZONTAL. - Verificar transistor 7587.
- TS7212 com fuga.
SO FICA EM STAND BY (POWER OFF). - S 5550
- R 3408 aberto.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - TS7102, TS7113 com fuga.
- IC7900, T7550 em curto, som é normal.
TENSAO OSCILANDO (PULSANDO). - Verificar diodo 6335 com fuga.
VAI PARA STAND BY APOS ALGUM TEMPO. - Verificar trilhas do trimmer 2806.
- Verificar diodo 6513.
VAI PARA STAND BY INTERMITENTE. - Verificar diodos 6552, 6554, 6551.
VERTICAL FECHANDO INTERMINTENTE. - Verificar diodo 6513 e resistor 3531.
---------------------------------------------------------------------------------------------------------------------
Dicas chassis NCF
APITA FORTE (FONTE), MAS NÃO FUNCIONA. - VERIFICAR CAPACITOR C323 ALTERADO (COM POUCA CAPACIDADE) OU ABERTO.
- INTEGRADO IC875.
AQUECENDO RESISTOR R681 AQUECENDO E SOM FANHOSO COM BARRAS NA TELA, VERIFICAR CABO DA BLINDAGEM (FIO AZUL) LIGADO A LINHA DO FALANTE -
AQUECENDO TRANSISTOR - TS355 verifique C371 ou solda fria no mesmo.
- Saída transistor de som 7680, ver diodo 6683 (IN4148) aberto.
BARRA DE SINTONIA NÃO APAGA - Verificar circuito integrado IC875.
BRILHO EM EXCESSO - Verificar R583.
CHEIRO DE QUEIMADO OU COM FUMAÇA. - VERIFICAR CAPACITORES DA PLACA DE ANTENA, PRINCIPALMENTE C997 COM FUGA.
COM BARRA(S) OU FAIXAS VERTICAIS - Verificar Integrado IC875 (TDA2577).
COM FAIXA CLARA NA PARTE SUPERIOR (-). - VERIFICAR CAPACITORES FILTROS DE +12 (C587).
COM FAIXA ESCURA NO CENTRO (I). VER TRANSFORMADOR DRIVER 5505, POSSIBILIDADE DO NUCLEO ESTAR SOLTO.
COM FAIXA NA LATERAL ESQUERDA (I ). VER FILTRO DE +12V C587.
COM SOMBRAS HORIZ. EM TODA TELA - AO ACIONAR O CONTRASTE REALÇA O SINTOMA, AS AREAS CLARAS DA TELA PROVOCAM UMA ESPECIE DE SOMBRA NO SENTIDO HORIZONTAL DA TELA, VER FILTRO DA LINHA DE CONTRASTE C236.
COM UMA BARRA ESCURA NO CENTRO - Verificar: C160, C154, C847, C843, C854, C840, C849, C844.
COMANDOS NÃO ATUAM (TODOS). - FUGA NO TRANSISTOR TS032.
CONTORNOS ESPELHADOS NA IMAGEM - C236.
CONTRASTE DEFICIENTE - CURTO BOBINA DESMAGNETIZADORA COM AQUADAG.
COR INTERMITENTE - Verificar C203, C205, C206, C220, C876.
- Verificar IC200.
- R223 PROVOCA DESCOLORAÇÃO IRREGULAR DA TELA OU AUSENCIA DE CORES.
- VER FILTRO DE +12V C587.
CORES INVERTIDAS OU TONALIDADE ALTERADA. - Verificar IC200.
CORES SATURADAS VER FILTRO DO +12V C587.
CORREÇÃO CLO DEFICIENTE. - C515, SO AJUSTA NA PARTE SUPERIOR.
- BOBINA S508.
DANIFICA BOBINA OU TRAFO. - S508possibilidade de D564 em curto.
DANIFICA CAPACITOR - C507 VER-]D564 em curto.
DANIFICA DIODO - D564, ver capacitor C371.
- D323 e D325, ver C334 ou D334 com fuga.
DANIFICA FUSIVEL - Fusível VL391possibilidade de C330 com fuga.
DANIFICA RESISTOR - R680 VER TRILHAS DO S564.
- R508 verifique D564 em curto.
- R332, 333possibilidade de C334 com fuga.
- R404 verifique C410
- R310, VERIFICAR S309 (FUGA).
- R310, TRANSISTOR TS309 (FUGA).
- R388, VER POSSIVEL SOLDA FRIA EM D380.
DANIFICA SEMICONDUTOR IC OU TS - IC400 verifique D334
- TS355 verifique D564, C371
- Integrado IC681, TS330 e TS331, possível fuga em D334 ou C334.
DESLIGA AO MUDAR DE CANAL - TS520.
- VERIFICAR RESISTORES DO CIRCUITO DE PROTEÇÃO, RESISTOR R337 ABERTO (1e).
DESLIGA APOS ALGUM TEMPO DE USO. - C037.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar capacitorES:318, 319, 324, 325, 353
- RESITORES:322, 323, 324, 327, 330, 325, 340
- TRANSISTORES:362, 369
- MC TSH
- Cristal XR012 (6MhZ).
- Diodo D564.
- INTEGRADO IC875.
- TRIMPOT: R325 E R871.
- Verificar capacitor C317 com fuga (470pF).
DISPLAY APAGADO - MICROPROCESSADOR IC010.
DISPLAY INDICA CANAL ERRADO (OU DOS). C155 COM FUGA.
DISTORÇÃO NA PARTE INFERIOR (ENTORTA). - D895
- Verificar FILTRO DE +12V C587.
EFEITO SPOOK. - VERIFICAR USO DE CAPACITOR 18nF DO COLETOR DE TS355 A TERRA, ACRESCENTAR CASO NÃO POSSUA.
EXCESSO DE DEFLEXAO - C410.
- Integrado IC875.
- VERIFICAR R421 VALOR CORRETO 1, 8R.
FICA CLARA SEM SINAL OU SINAL FRACO. - Verificar capacitor +12V C587.
- Verificar capacitor C154.
HORIZONTAL ONDULANDO VER FILTRO DE +12V C587.
PARA MODELOS MONITORES VER TS9287 COM FUGA
IMAGEM NEGATIVA. VER FILTRO DE +12V C587.
NOS MODELOS MONITORES: VARIANDO SINTONIA E DEFORMAÇÃO EM TODA A TELA VERIFICAR TS927 NO MODULO AUDIO E VIDEO.
IMAGEM SERRILHADA (VER TREM1). - R592
- MC J560.
- Verificar FILTRO DE +12V C587.
- Verificar capacitor C868 (10uF).
IMAGEM TREMULA (VER SERR1). - R592.
- Verificar FILTRO DE +12V C587.
- NOS MODELOS MONITORES VER TS927 NO MODULO AUDIO E VIDEO.
- POSSIVEL FUGA NO TRANSISTOR TS311 (BC548), VERIFICAR também CAPACITOR C312 (150uF, 25V) ALTERADO.
INDICA F0 - Verificar capacitor C067 com fuga.
- INTEGRADO IC045, VER CAPACITOR C045.
INDICA F1 - INTEGRADO MICROPROCESSADOR IC010.
- Verificar capacitor C312 (150uF), FONTE DE +8V.
- Verificar capacitor C093 (100uF).
INDICA F3 Isto ocorre quando não há tensão de "12V" para o CITAC, ou a falta de funcionamento de qualquer etapa que depende a fonte do +12.
- C325, 319, 318, 353, C999, C098
- TS 309, TS562, TS371
- IC875, IC151, IC200, IC050, IC010, IC045
- R391, R585, R751, R310, R895, R002
- SOLDAS FRIAS NO FLY BACK (S564) OU FLY BACK DEFEITUOSO
- BATERIA
- D377.
- Permanece com imagem display F3, ver resistor R037.
- Resistor R388 alterado.
INDICA F6 - AJUSTE S099, DENTRO DO RECEPTOR DE REMOTO.
- FALTA DE BLINDAGEM DO RECEPTOR REMOTO.
INSTABILIDADE: VARIA QUADRO,CONTRASTE, BRILHO, ETC VER FILTRO DE +12V C587.
OCORRE DEFORMAÇÃO DA IMAGEM, FICA SEM CORES, DA LOOP NA SINTONIA E COM IMAGEM NEGATIVA, VERIFICAR TS927
INTERFERENCIA COM VIDEO K7 - Verificar resistor 3171 de 1K6.
INTERFERENCIA NA IMAGEM TS520.
BARRAS VARIANDO COM O SOM VER PROVAVEL CURTO NO FALANTE E BLINDAGEM (FIO AZUL) CONECTADO ERRADO.
INTERFERENCIA NO SOM - Verificar alinhamento das bobinas S673 e S674.
LARGURA EM EXCESSO - Verificar capacitor DE AMORTECIMENTO C507.
LED INTERMITENTE (ALEATORIO). - Verificar capacitor C067.
- TRANSISTOR TS309, o LED pisca rapidamente.
- DIODO D301, o LED pisca lentamente.
LINHAS DE RETORNO (RETRAÇO). - Verificar C400.
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - C400.
- Resistor R404 e capacitor C410.
- IC400.
- Verificar capacitor C317.
NÃO ABRE VERTICAL - Fuga nos capacitores C407, C410.
- R814 Resistor de alimentação do +12V.
- Verificar capacitor aberto C811.
- Integrado IC875 (TDA2577).
- Verificar capacitor com fuga C408 (4K7).
NÃO ACEITA COMANDO DO REMOTO - Verificar capacitor C098 COM FUGA.
- Verificar capacitor C097 COM FUGA.
NÃO CORRIGE LESTE-OESTE - Verificar capacitor C507 EM CURTO, ABRE R508.
NÃO DESLIGA VIA CR, AS VEZES SOME SO O SOM. S309
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar capacitores C323, C330
- Diodos D371, 323, 325, 365
- Transistor TS355
- Resistores R325, R332, 333, 338, 377, 583
- Integrado IC875
- S351
- Diodo D895.
- Resistor R896 (5k6) alterado.
NÃO FUNCIONA (SO TELA COM CHUVISCOS). - VERIFICAR CRISTAL KT071.
NÃO SAI DE STAND BY INTERMITENTE, OU NÃO LIGA. - Verificar capacitor C093.
NÃO TEM CONTRASTE - Verificar C565 e TS368.
NÃO TEM CORES - Verificar TD223,
- IC200,
- R206, AJUSTE R215,
- C205,
- R223 PROVOCA FALTA DE CORES OU DESCOLORAÇÃO IRREGULAR NA TELA.
- Verificar capacitor C207.
- Verificar capacitor C220.
- Verificar capacitor C206, tensão do pino 3 do IC fica baixa.
- R200 ALIMENTAÇÃO DO INTEGRADO IMAGEM P, B NORMAL
- PARA MODELOS MONITORES VERIFICAR CASO IMAGEM também ESTEJA NEGATIVA, TRANSISTOR TS927 DO MODULO AUDIO E VIDEO
PE DE VENTO C/IMAGEM DE EMISSORA - DESLIGAR R816.
PE DE VENTO NA IMAGEM COM VCR. - Resistor R816.
- Verificar capacitores: C587 (470uF), C865 (10uF), C812 (68uF), C869 (47uF).
PERDE SINTONIA INTERMITENTE OU (LOOP). - Verificar capacitorES C155, C089, C151
- NOS MODELOS MONITORES VER TS927 NO MODULO AUDIO E VIDEO.
- Verificar reconhecimento de vídeo no CITAC, possibilidade de estar defeituoso IC875.
- UNIDADE VARICAP U102, (pulso Prescaler).
QUADRO PEQUENO - Verificar R324.
REMOTO SO FUNCIONA DE PERTO. - Diodo D095.
- Verificar capacitor alterado C090.
RONCO NO SOM OCORRE QUANDO SE AUMENTA O SOM VERIFICAR R690 (3, 3E) ABERTO.(20, 08, 94)
RUIDO FORTE COM ANTENA (CHUVISCO) - INTEGRADO IC875.
RUIDO NO SOM - Integrado IC400, sendo máscara CQ.
SEM BRILHO (VER TB.TELA1) - Verificar: C410, C409, IC400.
SEM LARGURA (SEM DEFLEXAO HOR) RISCO VERT. - D564 EM CURTO TO COM R508 ABERTO.
SEM NITIDEZ (QUALIDADE). VER FILTRO DE +12V C587.
SEM SINCRONISMO H/V. - Verificar capacitor C370
- Diodo D371
- Resistor R370
- Verificar capacitor C880.
- Verificar capacitor C876.
SEM SINCRONISMO HORIZONTAL. - R871.
NOS MODELOS MONITORES VER TS927 NO MODULO AUDIO E VIDEO.
- R897.
SEM SINCRONISMO VERTICAL (VERT5). - DIODO D895.
- Verificar capacitor C865 (10uF).
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Verificar D070.
- FUGA EM CAPACITORES C161, C089, R103, C155, C152.
- Verificar CRISTAL KT 071.
- Verificar Tuner U102, possível erro no Prescaler..
- após troca de bateria, ver trilha que passa próximo aos terminais da bateria (aberta).
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar: IC 664, IC681, C663, C161.
SINTONIA INTERMITENTE EM UHF. - Verificar capacitor SEM CAPACIDADE C507.
SINTONIA VARIANDO. - Verificar capacitor C000.
- Fuga no capacitor C155.
- Tuner U102.
- Bobinas S157 e S158.
SO FICA EM STAND BY (POWER OFF). - Verificar se o capacitor C999 não esta em curto (entrada de antena).
- Verificar capacitores C037, C038, C067 e C068.
- IC10, máscara T117, trava quando bateria está sem carga, não ocorre com outras máscaras.
- Transistor TS003.
- Se houve substituição micro IC10 verificar resistores R003 e R004 devem ser de 1k.
- Verificar capacitor C093.
- Verificar capacitor C312 (150uF) e TS311 com fuga.
SOM BAIXO. C691, C683
SOM DISTORCIDO OU FANHOSO. - FALANTE.
- Saída transistor, ver diodo 6683 (IN4148) aberto.
SOM INTERMITENTE (FALHAS, SOLUÇOS). - Verificar C663, C161.
- Fuga no Capacitor C683.
TELA AMARELA (SEM AZUL) - Verificar TS720.
TELA AZUL - Verificar TS736.
TELA BRANCA AO PASSAR DE AV P/RF ADICIONAR RESISTOR DE 75OHMS AO EMISSOR DE TS7054.
TELA BRANCA, SEM RETRAÇOS. - Verificar TS720, S156, C160, C147.
TELA CINZA (SEM VIDEO) - Verificar TS704, C160, C154.
TELA METADE ESCURA OU COM RUIDOS. - MONITORES EVITAR CABO DA PLACA AUDIO E VIDEO PROXIMO AO S564 (no sentido horizontal).
TELA ROXA (SEM VERDE) - Verificar TS704.
TELA VERDE - Verificar TS704, C724.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - VO BAIXO=VER R319 EM PARALELO COM R321 (1M1).
- VO BAIXO COM APITO VER C371.
- R310 ABERTO DEIXA O MICRO SEM ALIMENTAÇÃO E O TV FICA EM ESTADO ENTRE STAND BY E FUNC.
TENSOES ACIMA DO ESPECIFICADO - Verificar capacitor C370
- RESISTORES R391, R392, R370, R340, R368, R371,
- DIODO D378.
VAI PARA STAND BY APOS ALGUM TEMPO. - Verificar capacitor C037.
VERTICAL CORRENDO (SINC2). - Verificar capacitorES C876, C156.
VERTICAL FECHANDO INTERMINTENTE. - D400 INTERMITENTE OU SOLDA FRIA EM IC400.
- C409 OU C410 COM FUGA.
- TRILHA DO +25 TRINCADA PROXIMO A S564, C583.
---------------------------------------------------------------------------------------------------------------------
Dicas chassis CTO
ACIONANDO ON/OFF RAPIDAMENTE, TRAVA. - Curto abaixo de R341.
ALGUNS LEDS ACESOS ALEATORIOS. LED SPATIAL E LEFT LIGADO, TELA COM CHUVISCOS, SEM DISPLAY, E COMANDOS NÃO ATUAM VER R001, R002, 003
AO LIGAR APARECE RUÍDO FORTE - Verificar capacitor C323 com pouca capacidade.
APITA FORTE AO LIGAR (FONTE). - Verificar transistor TS323 (fuga) e capacitor C323 (220uF) alterado.
- Verificar capacitor C325 com fuga.
- Verificar possível fuga no capacitor C319 (3k).
BARRA DE SINTONIA COM INTERFERENCIA - Verificar C061, C074, C069.
BARRA DE SINTONIA DESLOCA AOS "PULOS". - Resistor R078 (430K) aberto.
- Integrado IC102 (SAB3013).
- Diodo D101 (33V) com fuga ou R101 (15K) alterado.
BARRA DE SINTONIA NÃO APAGA - Verificar circuito integrado IC664.
- Verificar capacitorES CO68, C161, C159.
- Verificar capacitor C035 COM FUGA.
BARRA DE SINTONIA NÃO CORRESPONDE AO CANAL - Diodo D073.
BARRA DE SINTONIA NÃO PARA.(SINT3/BARR3) - S157, S158 ALTERADAS OU DESAJUSTADAS.
- C161, C036, C155, C074 GERALMENTE COM FUGA.
- Verificar capacitor C159.
- Integrado IC664 (TBA 120S).
- VERIFICAR CABOS N4 E N8 SE NÃO ESTAO INVERTIDOS.
- VERIFICAR R 072 ABERTO (360k), A BARRA FICA FIXA, POREM A SINTONIA NÃO PARA.
- Diodo D661 com fuga.
- Verificar integrado IC151.
BARRA DE SINTONIA PARADA - INTEGRADO IC102 (SAB3013) OU IC102 (LM339).
- Verificar capacitor C072 (22nF) COM FUGA.
- RESISTOR R074 (360K) ABERTO.
- RESISTOR R072 ABERTO.
- Verificar capacitor C155 com fuga, desloca lentamente.
- Transistor TS088 (BC547) com fuga.
BARRA DE SINTONIA SO AMARELA. - VERIFICAR TRANSISTORES DE COMUTAÇÃO (TS051 E TS052) COM BETA ALTERADOS; VERIFICAR também MICRO IC100.
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). - Verificar resistores R584, R759.
BRILHO DEFICIENTE (POUCO BRILHO). - INTEGRADO DE CROMA IC292 (TDA 3561).
- RESISTOR R759.
- Verificar capacitor C221 (150uF) alterado.
CIRCUITO COM CRISTAL NÃO OSCILA. - Verificar fuga no D80 (BAW62), aparelho trava em STBY.
COMANDOS NÃO ATUAM (TODOS). - RESISTOR ABERTO R002 MICRO FICA SEM ALIMENTAÇÃO DISPLAY FICA APAGADO E TELA COM CHUVISCOS
- FUGA EM D80 (BAW62).
- Transistor TS029 ou C006 com fuga.
CONTRASTE EM EXCESSO - D510 COM FUGA.
CONTRASTE INTERMITENTE - C565.
- Chave APC com mau contato.
CORES BORRADAS - Verificar capacitores C221, C219.
CORES COM RUIDOS, OU GRANULAÇOES. - Verificar capacitor C219 aberto.
CORES INVERTIDAS OU TONALIDADE ALTERADA. - Verificar cabo da placa TRC, linha do +12 quebrada.
DANIFICA RESISTOR - R590, possível curto no diodo D590.
DANIFICA SEMICONDUTOR IC OU TS - C323 ABERTO DANIFICA TS562.
- TS355 DANIFICA, VERIFICAR MOLA COM POUCA PRESSÃO.
- TS562, verificar capacitor C371 (solda quebrada) e C567.
- IC875, ver possível curto em C409.
- TS355, ver integrado IC875, ou drive S351.
DEMORA PARA APARECER OS DIGITOS - Fuga alta no transistores TS007 e TS009, ver também TS005 e TS006.
- Verificar capacitor C323 com baixa cap.
DESLIGA APOS ALGUM TEMPO DE USO. - Verificar possível alteração no diodo D953.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - FLY BACK COM SOLDA FRIA S564.
- C507, C317, C318, C319, C325.
- UNIDADE DEFLETORA U020.
- TRIMPOT: R325, R871 (10K).
DISPLAY APAGADO - R002 ABERTO MICRO NÃO FUNCIONA, COMANDOS NÃO ATUAM, TELA COM CHUVISCOS E LEVEMENTE ESCURA
- D585 ABERTO.
- Transistor TS029 (BC548) com fuga.
DISPLAY CONFUSO - Verificar capacitor C044 COM FUGA OU ALTERADO (1nF).
DISTORÇÃO NA IMAGEM. - D301
- TS050.
- BOBINAS S157 E S158, DEFICIENTES.
EFEITO ALMOFADA. - Verificar resistores R513, R515.
EFEITO VENEZIANA. - TD210.
- RESISTOR R229.
- TD210 encaixada em posição incorreta no impresso.
FAIXA CLARA NO CENTRO (I) VARIA COM O BRILHO/CONT. - Verificar capacitor C205 SEM CAPACIDADE.
FICA CINZA COM SINAL FRACO OU SEM SINAL. - Verificar capacitores C587(470uF) e C221 (150uF).
FICA ESCURA COM SINAL FRACO OU SEM SINAL. - Verificar capacitor C232 (270nF) aberto.
- Verificar capacitor C221 (150uF) alterado.
- Verificar capacitor C587 (470uF) alterado.
FICA ROSA COM SINAL FRACO OU SEM SINAL. - Possível fuga no capacitor C216.
IMAGEM APAGADA IGUAL CINESCOPIO FRACO. - TRC, verificar se não ocorreu a perda do núcleo de S750, isto provoca o enfraquecimento precoce.
IMAGEM ENTORTA COMO AGC SATURADO. - INTEGRADO IC151.
- INTEGRADO IC875.
IMAGEM NEGATIVA INTERMITENTE. - CIRCUITO INTEGRADO IC292.
IMAGEM NEGATIVA. - Verificar capacitores C587 (470uF) e C221 (150uF).
IMAGEM TREMULA (VER SERR1). - Verificar capacitor C868 (4, 7uF) .
- INTEGRADO IC875.
- D306 em curto.
- Verificar capacitor C587.
- Verificar capacitor C146 aberto.
- Verificar integrado IC151.
INDICA 18 - RESISTORES ALTERADOS OU ABERTOS R001, R002 E R003 .
- Transistor TS029 com fuga.
- Verificar capacitores C044 e C045 com fuga.
- Indica 18 e desliga, ver Timer (IC ou TS).
- Curto de solda do pino 20 ao 21 do Micro.
- Solda fria no transistor TS368.
- Transistores TS009, TS007 com fuga alta, ver também TS005 e TS006.
INTERFERENCIA NA IMAGEM - MODELO DAS: COM RUIDOS COMO SE ESTIVESSE COMUTANDO DUAS BANDAS AJUSTE R114 ACG.
- TODOS MODELOS COM PLACA VST= TS050, TS053, IC100.
- GRANULADO, VER BOBINA S138.
- Apenas canais 5 e 7 ver U102.
- Verificar capacitor C146.
LARGURA EM EXCESSO - Verificar capacitor C507.
LED INDICANDO INVERTIDO. (ON DESLIGADO OFF LIGADO) - Verificar TS006 com fuga.
LED SAP ACENDE INDEVIDAMENTE. - ACRESCENTAR RESISTOR DE 47K PARALELO COM R209.
LED STEREO INTERMITENTE. MODIFICAÇÃO
NO PAINEL DE SAÍDA:
A - CANCELAR RO34
B - ABRIR PISTA ENTRE 1 DO P67 E 5 DO IC012
C - INTERLIGAR 2 E 5 DO IC012
D - LIGAR 4 DO IC012 AO P67
E - LIGAR 10 E 12 DO IC010
F - REAJUSTAR NIVEL DE R223
NO PAINEL ESTÉREO:
A - CANCELAR D204, D205, R310
B - LIGAR PINO 14 DO IC221 AO 1 DO S6
*
LINHAS DE RETORNO (RETRAÇO). - VERIFICAR RESISTOR R583 ABERTO.
- Verificar capacitor C409 aberto.
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - Verificar capacitor C400.
- CIRCUITO INTEGRADO IC400.
- RESISTOR R400, CAPACITOR C410 COM FUGA.
- R405 aberto.
NÃO ABRE VERTICAL - RESISTOR R404.
- Verificar capacitorES C406, C306, C408.
- CIRCUITO INTREGRADO IC400.
- CIRCUITO INTEGRADO IC875.
- RESISTOR R590.
- POSSIVEIS SOLDAS FRIAS NO IC875 E IC400.
- Solda fria no capacitor C421.
NÃO ACEITA COMANDO DO REMOTO - Unidade receptor de remoto.
- Verificar possibilidade de mau contato do conector Z6, soldar direto, para evitar falhas.
- Diodo D001 zener 5V1 alterado, diodo D006 com fuga, ou resistor R049 aberto.
NÃO AJUSTA O VOLUME - Verificar resistor R666.
NÃO APRESENTA BARRA DE SINTONIA - RESISTOR R101
- INTEGRADOS: IC292, IC664, IC921, IC924
- TRANSISTOR TS905
- INVERSÃO DO CABO N3 EM RO TERMINAL.
- TRANSISTOR TS067 ABERTO BASE, EMISSOR.
- Integrado IC101.
NÃO ATUA CONTROLES ANALOGICOS. (VER TAMBEM RECO4) - Trilha partida (clock) pino 4 de IC102 (SAB3013).
- Fuga em TS050, fonte +5b com 7V.
- Curto entre trilhas SDA e SCK pino 4 e 5 do IC102.
NÃO CORRIGE LESTE-OESTE - Verificar capacitor C515.
NÃO DESLIGA VIA CR, AS VEZES SOME SO O SOM. - Terminais oxidados de TS368, mau contato.
NÃO ENTRA EM STAND BY. - TRANSISTOR COM FUGA TS001 (VST).
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar capacitorES COM FUGA: C325, C319, C330, C587
- Verificar capacitor C370 ABERTO.
- DIODO D790
- RESISTORES ABERTOS OU ALTERADOS: R340, R341, R300, R895, R893
- TRANSISTORES COM FUGA: TS550, TS564
- FLY BACK EM CURTO.
- TRILHA ABERTA DO CAPACITOR C330.
- DIODO D322 COM FUGA.
- Resistor R319 aberto.
- Verificar capacitor C001 alterado.
NÃO FUNCIONA QUANDO FRIO. - VERIFICAR FUGA EM TS007 E TS009.
NÃO LIGA PELO CONTROLE REMOTO. - Transistor TS003 aberto.
NÃO SAI DE STAND BY INTERMITENTE, OU NÃO LIGA. - C002, C006
- XR004
- IC100
- TS016
- TS003 COM FUGA (CICUITO TIMER).
- CHAVE START OU CABO COM MAU CONTATO.
- Verificar capacitor INTERMITENTE C022 (1uF).
- Verificar capacitor C001 (68uF) alterado.
NÃO TEM CORES - IC200
- MODIF. C870 PARA 3K3 E R870 22K
- C210, C216, C223, C228, C292, C294, C295
- XR233
- DL210
PE DE VENTO C/IMAGEM DE EMISSORA - Verificar capacitorES C890, C891.
- INTEGRADO IC875.
PERDE CONTRASTE COM BARRA DE SINTONIA OU DOS. - R585 ALTERADO.
- R077, R078, R079.
- C587 (470uF) COM POUCA CAPACIDADE.
POUCO BRILHO AO LIGAR - Verificar capacitor C221 (150uF) e C587 (470µF) alterado (filtro do +12V).
QUADRO CINTILANDO COM/SEM EXPANSAO "BLOOM". - VERIFICAR TRILHA DO PINO 7 DE S564 TRINCADA.
.
QUADRO PEQUENO - DIODO D305.
- TRANSISTOR TS610.
- S564 com núcleo de ferrite quebrado.
- MAU CONTATO SOLDA QUEBRADA EM J050.
QUADRO VARIA COM O BRILHO - Transistor TS355 alterado.
REMOTO SO FUNCIONA DE PERTO. - Fuga em D001 (5v1).
RISCOS ESCUROS HORIZONTAIS. - Resistor R146 ou C146 aberto.
- Micro comutando UHF e VHF, ver transistores chaveadores de banda também.
RUIDO DE ALTA (VAZAMENTO DE AT). - Verificar capacitor C507 aberto, ocorre pequenas centelhas visíveis na tela e ruído no som.
- Verificar cabos de MAT e FOCO mau encaixados ou o próprio S564 defeituoso.
RUIDO EM CANAIS BAIXOS - Verificar resistor R101.
SEM BARRA DE SINT. VERMELHA. - RESISTOR R117 (22k) ABERTO, DEVE-SE VERIFICAR O ESQUEMA ESTA ERRADO, O RESISTOR E O QUE LIGA O PINO 40 DO MICRO A BASE DO TRANSISTOR TS052.
SEM FOCO. - Verificar +180V, caso esteja baixo, ver o flyback.
SEM LINEARIDADE VERTICAL. - Verificar capacitor C407.
- Bobina defletora U020 em curto.
SEM SINCRONISMO H/V. - Verificar capacitor C876.
SEM SINCRONISMO HORIZONTAL. - RESISTOR R871.
- Verificar IC875.
SEM SINCRONISMO VERTICAL (VERT5). - Verificar capacitor C865 aberto.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - RESISTOR R101 ABERTO.
- RESISTOR R002 ABERTO MICRO SEM FUNÇÃO E COMANDOS NÃO ATUAM
SEM SINTONIA CANAIS BAIXOS. - RESISTOR R117 ABERTO (22K).
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). IC875, IC664
D585 Aberto.
SINCRONISMO INTERMITENTE. - DIODO D898 COM FUGA.
SINTONIA VARIANDO. - R101 ALTERADO PROVOCANDO INSTABILIDADE DA TENSÃO DE +33V -
- Transistor TS088.
- INTEGRADO IC102 (SAB3013).
- Transistor TS087, com terminais oxidados.
- Verificar capacitor C088 com fuga.
SO FICA EM STAND BY (POWER OFF). - INTEGRADO IC100
- CRISTAL XR004
- CHAVE PARTIDA ABERTA SK START
- TRANSISTOR TS016 COM FUGA.
- Verificar capacitor 560 pF COM FUGA C006.
- DIODO D80 COM FUGA (BAW62).
- RESISTOR R022 = 10K OU C022 1uF.
- Diodo D001 con fuga.
SO FUNCIONA QUANDO FRIO. - DIODO D80 COM FUGA (BAW62).
SO SAI DE STAND BY PELO COMANDO LOCAL, REMOTO NAO - TS003 COM FUGA (circuito timer).
- RESISTOR R035 ABERTO OU TRILHA DO PINO 1 DO IC100.
SOM APRESENTA APITO OU ZUMBIDO. - Verificar capacitor C667.
SOM INTERMITENTE (FALHAS, SOLUÇOS). - Verificar capacitores C663, C664, C669.
SOMBRAS ESCURAS COBRINDO A TELA. - INTEGRADO IC292.
TELA AMARELA (SEM AZUL) - ENCAIXE INCORRETO DA PLACA, OCORRE FREQUENTEMENTE QUANDO AO SER ENCAIXADO O MONOPAINEL PRENDE O CABO DA PLACA DO TRC NO
VARICAP.
- Verificar diodo D737 em curto.
- Bobina S255 aberta, ver C255 (82pF) em curto.
TELA CIANO (SEM VERMELHO) = VERM1 - Diodo D705 (OF449) em curto.
- Bobina S256 aberta.
- Verificar capacitor C256 (82pF) em curto.
TELA DEMORA PARA APARECER - Verificar CAPACITOR C221.
- Verificar capacitor C587.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - C221, C587, C102
- IC400
- D585 ABERTO.
- Verificar diodos D705, D721 e D737 (curto).
- Verificar capacitor C590 EM CURTO.
- INTEGRADO DE CROMA IC292.
- Verificar capacitor C587 SEM CAPACIDADE.
- Verificar capacitor C232 SEM CAPACIDADE.
- Resistor R404.
- Resistor R421 aberto.
- Aumentando a G2 aparece retraço, verificar linha Sand Castle (2, 2V), verificar integrado TDA2577.
TELA ESCURECE EM SCAN. - Verificar capacitor C587 sem capacidade.
TELA METADE ESCURA OU COM RUIDOS. - Verificar capacitor COM FUGA C068 (68pF).
- INTEGRADO IC875 TDA2577.
TELA ROSADA COM IMAGEM. - Fuga no diodo D721, placa TRC.
- Verificar capacitor C216 com fuga.
TENSAO VARIANDO. - VO VER CAPACITORES C319, C325, C318, C317.
- Verificar drive S351.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - +33V TENSÃO DE SINTONIA, RESISTOR R895 ALTERADO.
- + 300 = R370
- VO= C319, C325, C318, C317 COM FUGA.
- TENSÃO DE REF.(MENOS DE 6, 4), RESISTORES R337 E R388 (1R) ALTERADOS.
- TENSÃO DE REF.COM 2V, NO OSCILOSCOPIO FONTE PULSANDO, VERIFICAR FLY BACK S564 EM CURTO.
- Tensão de ref.(6, 4V), ver C323 e D325.
- VO, fuga no diodo D317.
- Tensão de ref.(6, 4) com 4V e VO (115) com 80V, ver transistor TS323 com fuga.
TENSOES ACIMA DO ESPECIFICADO - VO ALTO (ACIMA DE 250V) VERIFICAR TS355, C255 OU TS323 COM FUGA.
- VO ALTO E AO LIGAR PROVOCA APITO NA FONTE, VERIFICAR CAPACITOR C323 ABERTO.
- VO COM (300V) CAPACITOR COM FUGA C355.
- +180 ALTO, VERIFICAR O FLY BACK, QUANDO USADO O ORIGINAL DO NCF A TENSÃO PODE ATINGIR MAIS DE 200V.
TIMER NÃO FUNCIONA - CIRCUITO INTEGRADO (HEF4551).
- Fuga no diodo D001 do circuito timer.
VERTICAL COM POUCA AMPLITUDE - FUGA NO CAPACITOR C410.
- SOLDA FRIA NO CAPACITOR C421 (2000uF).
VERTICAL FECHANDO INTERMINTENTE. - MAU CONTATO DE SOLDA FRIA EM C421 (2000uF).
---------------------------------------------------------------------------------------------------------------------
Dicas GR6-AL-14GX1619-20GX1659-21GX1669
APITA FORTE (FONTE), MAS NÃO FUNCIONA. - Verificar capacitor 2503 (10nF).
DEMORA IMAGEM NA MUDANÇA DE CANAL OU AO LIGAR. - Verificar cinescópio.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar integrado 7400.
- C2411 com fuga.
- Verificar resistor 3419 (10R).
DESLIGA LOGO APOS LIGAR. - Verificar capacitor 2503 (10nF).
DOS / MENU - COM CARACTERES ALTERADOS. - R3367 ALTERADO (PINO 30 DO MICROP).
LED(S) PISCANDO. (REPETITIVAMENTE) - Tela escura, ao desligar provoca clarão na tela: verificar 7346 (24C04).
- Pisca 2 vezes e não funciona, verificar transistor 7500 (driver), e resistor 3537 (2k7) aberta.
- Pisca 6 vezes e não funciona, verificar TSH.
- Pisca 2 vezes, verificar data clock R3312.
- Verificar Tuner 1290.
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - Tentar alterar endereço 49=12.
- Verificar capacitores 2584 (1µF) e 2587 (1000µF).
NÃO APARECE CARACTERES / MENU. - Verificar capacitor 2252 e 2250. 16Abr98 SP532 .
- R3367 ALTERADO (PINO 30 MICROP).
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar integrado 7400.
- T7501 (h.driver).
NÃO SAI DE STAND BY INTERMITENTE, OU NÃO LIGA. - Verificar tabela de opções, vide pagina 7 e 8 do Service Manual.
NÃO TEM CONTRASTE - Verificar capacitor 2573 e diodo 6571.
NÃO TEM CORES - Caso ocorra em apenas um ou alguns canais, entrar no Menu (Sistema PALN, M, NTSC) verifique pode estar configurado para NTSC.
PERDE SINTONIA INTERMITENTE OU (LOOP). - Verificar tabela de programação.
- Se fica OK em PAL N, NTSC ver regulador do painel COMB FILTER.
- Verificar no transistor 7280.
- IC7345, bobina AFT.
PONTO LUMINOSO AO DESLIGAR OU MANCHAS. - Tentar substituir capacitor 2025 de 10nF para 33nF.
SEM LINEARIDADE VERTICAL. - Entrar no MODO SERVICE, verificar ajuste H.
- Verificar unidade defletora.
SEM NITIDEZ (QUALIDADE). - Verificar capacitor 2249 (100nF).
SEM SINCRONISMO H/V. - Verificar transistor 7280 (BC548) com fuga.
SEM SINTONIA CANAIS ALTOS. - Verificar diodo 6291 (BZX79C5V6) com fuga.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar integrado 7800 (TDA9852).
- C2853 corta som em um dos canais intermitente.
SINTONIZADOR COM POUCO GANHO - Entrar no Modo Service e verificar ajuste "C".
SOM DIMINUI ACIONANDO VOL+ [(DISPLAY OK)]. - Verificar integrado 7345 (uP).
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Verificar capacitor 2226 (100nF) aberto.
- O LED do STBY fica aceso direto, ver integrado 7346 (24C04) e conferir a tabela.
- Verificar capacitor 2225 (4, 7uF), caso seja este capacitor aparecera dois riscos verdes na parte superior da tela.
- Verificar transistor 7280 (BC548) com fuga.
- Verificar integrado 7855 (TDA8356).
- Entrar no modo service e pressionar SURF.
- IC7346 (EEPROM).
- Verificar solda fria no pino 11 do fly back 5500, ver também capacitor 2573.
- Verificar resistor 3519 aberto.
- Verificar capacitor 2244 (100nF).
TENSAO OSCILANDO (PULSANDO). - Verificar 7400 (STRS5708).
- C2411 alterado.
VERTICAL CORRENDO (SINC2). - Verificar capacitor 2226 (100nF).
VERTICAL DEFORMADO PARTES COMPRIMIDAS - Vertical fecha em baixo após aquecido, verificar unidade defletora.
--------------------------------------------------------------------------------------------------------------------- Dicas 21PT5932-28PD6932-29PD6932-32PD6932
APITO EM FUNCIONAMENTO (VER RUID8). - Verificar 3317 2, 7k e 2316 10nF.
CONFIGURANDO VERSÃO BRASIL - CONFIGURANDO REGIAO 4: Pressione [PLAY] 159 (aparece 8 traços) digite 41100400 [PLAY]. Espere 20s, a tela escurecerá momentaneamente.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar possível alteração no capacitor 2455 (47µF).
NÃO RECONHECE DISCO. - Primeiro CLOSED CAPTION (OFF) com controle remoto do TV [PLAY] 159 (aparece 8 traços) digite 222 222 005 255 PLAY. $$#
RUIDO INTERNO (MECANICA/VIBRAÇOES). (VER APIT3) - Este problema ocorre na fonte e é causado pelo capacitor 2333 (1000µF/10V), para solucionar este problema é necessário a substituição do capacitor por um de maior isolação (1000µF/16V) código 2022 020 00676.
RUIDO NO SOM - Substituir a bobina 5333 de 10µH para 27µH (4822 157 71401 ou 4806 157 57227).
TRAVANDO A GAVETA. - Digite 653508 PLAY, isto trava e destrava a gaveta do DVD.
---------------------------------------------------------------------------------------------------------------------
Dicas 29PT552
CARACTERES DESLOCADOS. - Verificar o integrado vertical.
DESLIGA AO MUDAR DE CANAL - Verificar resistor 3516 alterado.
- Verificar resistor 3265.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar resistor 3265.
FAIXA CLARA NO CENTRO (I) VARIA COM O BRILHO/CONT. - Verificar resistor NTC 3845 na placa do TRC.
MUDA CANAL SOZINHO - Acrescentar capacitor 2473 (47µF).
SEM CLOSE CAPTION. - Verificar capacitor 2664.
VERTICAL TREMULO (ONDULANDO) - Vertical capacitor 2426 (1nF).
---------------------------------------------------------------------------------------------------------------------
Dicas GR1-VA-14GL1015-20GL1045/1047/1346
APARELHO NÃO SAI DE AUTO DEMOSTRAÇÃO. - Verificar resistor 3954 aberto.
AQUECENDO TRANSISTOR - 7508, ver transformador 5505 de modelo errado.
- 7355, possível curto no IC 7997 (EPROM).
ATUA INTERMITENTE PELO REMOTO. - Verificar trilhas abaixo do JUMP 9913.
BRILHO DEFICIENTE (POUCO BRILHO). - Verificar circuito AQUADAG, possibilidade de 3555 (27K) estar alterado, e capacitor 2555 (47nF).
- Verificar possível fuga em 7725 (BC558) placa TRC.
BRILHO VARIANDO OU INTERMITENTE - Verificar capacitor 2555 (47nF) e resistor 3555 (27K).
- Verificar resistor 3556 (1k).
COMANDOS ATUAM DIFERENTE DA FUNÇÃO. - Verificar capacitores 2910, 2911 e 2912.
COMANDOS ATUAM INTERMITENTE. - Verificar possível fuga em 2910, 2911 e 2912.
COMANDOS NÃO ATUAM (TODOS). - Verificar possível fuga nos capacitores 2910, 2911 e 2912 (1nF).
- Verificar transistor 7901 (BC548) e 6904 (BZX79C12) e tensões da fonte (+70V).
CONTRASTE DEFICIENTE - Resistor 3555 (27K) alterado, capacitor 2555 (47nF) aberto.
CONTRASTE INTERMITENTE - Verificar capacitor 2555 (47nF) e 3555 (27k).
COR INTERMITENTE - Verificar trilhas abaixo do JUMP 9253.
CORES SATURADAS - Verificar transistor 7291 (BC548).
DANIFICA DIODO - Diodo 6346 BZT03C91, trilha partida do resistor 3342 (6K8), esta trilha abre abaixo do JUMP 9604; verificar também, trilha abaixo do JUMP 9320.
DANIFICA FUSIVEL - 1300 fulminado ver, possível trilha aberta abaixo do jump 9604 ou 9320.
- 1565, ver resistor 3342 (6K8).
DANIFICA SEMICONDUTOR IC OU TS - 7320 (Fonte), VER TRILHA DO GATE OU RESISTOR 3321 (100E) ABERTO.
- 7320 (Fonte) e 7321 (BC548), trilha partida do resistor 3342 (6K8).
- 7320 e 7321 (Fonte), trilha partida do diodo 6345.
- 7410 (Saída Vertical) verificar possível falha no capacitor 2542.
- 6346, 7200 e 7207 ver 3342 (6K8) ou 3348.
- 7508 (Saída horizontal), verificar fuga no 5505 (drive), 5550 (flyback), 1020 (defletora), capacitores 2501, 2502 e 2511.
DOS / MENU - COM CARACTERES ALTERADOS. - IC7997 (EEPROM). A hora aparece em hexadecimal e no modo autoligar, perde a hora.
IMAGEM SERRILHADA (VER TREM1). - Verificar capacitor 2231 (SMD)(4N7) substituir.
INTERFERENCIA NA IMAGEM - Verificar capacitor 2212.
LED(S) PISCANDO. (REPETITIVAMENTE) - Acionado "CROWBAR", por excesso de tensão, verificar resistor 3342 alterado.
- Verificar circuito de proteção transistor 7901 e diodo 6904 (BZX79C12).
- Verificar integrado 7900.
LINHAS DE RETORNO (RETRAÇO). - Verificar resistor 3550 (4, 3) aberto.
NÃO ABRE VERTICAL - Verificar trilhas que passam do outro lado dos JUMPs 9558, 9237 e 9507 (trincadas), possibilidade do resistor 3229 estar aberto.
- Verificar 3417 (2k7) aberto.
- Verificar 3229 (1M) aberto.
- Verificar 3422 (22k) aberto.
- Verificar capacitores 2231 (4N7), 2406 (2N2), 2407 (22N) e 2230 (100N).
- Verificar resistor 3426.
- Verificar fusível 1565 aberto.
NÃO APARECE CARACTERES / MENU. - Transistor 7901 com fuga (BC548).
- Diodo 6506.
- Verificar bobina 5925 aberta e capacitor 2923 com fuga, possibilidade de fuga em 7933 e 7938.
- Resistor 3506 (470K) aberto.
- Verificar diodo 6904 (BZX79-B12) alterado.
NÃO FUNCIONA (FICA COMO DESLIGADO). - RESISTOR 3560 ABERTO.
- transformador 5505 COM FUGA.
- Medir tensão do coletor de 7502 (BF422) 52V, caso esteja baixa ver fonte de +16V, +70V e pulso de 900mV no pino 37 do integrado 7200; se estiver alta a tensão do coletor ver
resistor 3501 (18K) aberto ou 5505 com primario em curto (codigo 4806 148 87014).
- Resistor 3321 (100O) e 3324 (2O2) aberto.
- Possibilidade de curto na defletora.
- C2515 Danifica Flyback.
NÃO FUNCIONA EM ÁUDIO E VIDEO - Verificar tensão de +11, ver fusível 1000.
NÃO LIGA PELO CONTROLE REMOTO. - Transistor com fuga 7901 (BC548).
- Verificar trilha abaixo do JUMP 9913.
NÃO TEM CORES - Trilha impressa trincada abaixo do JUMP 9253.
- Verifique informação SINC3 para GR1-VA.
- Verificar linha do Sand Castle: 2509, 3506, 6506, 3505, 3239, 2252, 7207, 7200, 6415.
- Verificar diodo 6208 com fuga.
OSCILADOR HORIZONTAL NÃO PARTE. - Medir fonte de +16V, quando abaixo de 11V o circuito oscilador não parte, verificar 2351 (220uF) e resistor 3326 (1K8) alterado.
PONTO LUMINOSO AO DESLIGAR OU MANCHAS. - Verificar resistor 3555 (27K) e 3701 (180K).
Obs.: Geralmente ocorre este fenômeno após algum tempo de desligado, se ocorrer logo ao desligar pode ser o cinescópio.
PROCURA MAS NÃO LOCALIZA (BARR3/SINT3). - Resistor 3965 (560K).
QUADRO VARIA COM O BRILHO - Resistor 3556 (1K) aberto.
RONCO NO SOM - Resistor 3923 (82O).
SEM LARGURA (SEM DEFLEXAO HOR) RISCO VERT. - Verificar capacitor 2515 aberto.
- Vários componentes danificados, devido a trilhas impressas abertas, abaixo de jumps 9604 e 9320.
- Diodo 6203, com fuga.
- Solda fria em 2509.
SEM LINEARIDADE VERTICAL. - Possibilidade do capacitor 2419 alterado.
SEM SINCRONISMO HORIZONTAL. - Verificar com osciloscópio no pino 34 do integrado 7200 (3, 57MHz), caso OK: ver resistores: 3226, 3232, 3248; Capacitores: 2218, 2219, 2232, 2256, 2291 ou integrado 7200
com "MASCARA" errada ou com defeito. Se pulso não tiver OK: ver cristal 1208, capacitor 2228 (VER MASCARA DO 7200), sendo PAL, NTSC ver transistor 7210, micro 7900, Integrado 7200 e Tabela de programa.
- Caso tenha sido trocado integrado 7200, verificar INFORMAÇOES DE SERVIÇO: 06CT94-18 e 06CT96-11.
SEM SINCRONISMO VERTICAL (VERT5). - Retirar a cola existente entre R3415, 3417 e C2415.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Fuga em ambos transistores 7101, 7100 (BC558).
- Verificar a tensão da fonte (+70), quando baixa não ha comutação, pois o mais +12 e insuficiente para garantir a condução de um dos transistores chaveadores (7100 ou 7101)
portanto só haverá chuvisco na tela.
- Resistor 3341 (1k8) alterado, fonte baixa.
- Sem sintonia em apenas uma banda, verificar ramal que vem do pino 17 e 18 do micro 7900 e componentes a ele conectados [3952, 3951 (4k7); 3100, 3102 (22k); 6100, 6101 (zener 9V1) e 2951, 2952 (100pF)].
- Resistor 3958 (18K).
SEM SINTONIA EM UHF. - Verificar transistor de banda 7101 (BC558), ou diodo 6101 alterado.
SEM SINTONIA EM VHF. - Diodo 6100 alterado (9V1).
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Só na indicação máxima aparece o som, ver capacitor 2979.
- Verificar resistor 3219 aberto.
- IC7977 (EEPROM).
SEM TENSAO (VO, +B, HVT, ETC). - +5V, possível curto, verificar EPROM 7997 (X2402) ou microprocessador.
- Verificar defeitos para TENS2.
SINCRONISMO INTERMITENTE. - Verificar se não ha cabos da bobina defletora (Horizontal) próximo ao cristal, caso isto ocorra o cristal para de oscilar.
SINTONIZADOR COM POUCO GANHO - Verificar filtro SAW (1110) Tuner 1100 e capacitor 2204 (2, 2uF).
SO SINTONIZA CANAL 2. - Verificar resistor 3958 (18K) alterado.
- Caso substituido EEPROM, executar a gravação de sintonia.
- Verificar resistores 3961, 3962, 3963.
SOM COM RUÍDO OU FRITURA - Verificar resistor alterado 3923 n(82O).
TELA BRANCA, SEM RETRAÇOS. - Verificar resistor 3229 (1M) alterado.
TELA CIANO (SEM VERMELHO) = VERM1 - Resistor 3722 aberto.
- Resistor 3276 (1K) aberto.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - VO (92V) BAIXO, VER 5505 COM FUGA.
- Todas tensões de saída do fly back, ver transformador 5505 cod. 4806 148 87014, no manual o código esta errado.
- +70V= ver resistor 3341 alterado.
- +70V= Ver: 6345, 6365, 7348, 7321 e 3322.
- +16 baixo, ver: 2351, 1367, 6322, 5320.
- +16 baixo, verificar 3326 (1K8).
- +16 baixo (aprox. 11V), verificar tensão do coletor de 7502, caso alta verificar polarização da base deste (18k alterado).
TENSOES ACIMA DO ESPECIFICADO - Resistor 3342 (18K).
- Resistor 3348 (11k) alterado.
VERTICAL COM POUCA AMPLITUDE - Verificar resistor 3426, 3417 e 3418 pode ter um deles alterados.
- Verificar resistor 3229 (1M) alterado.
VERTICAL FECHANDO INTERMINTENTE. - Verificar capacitor 2415 (100nF) aberto.
- Verificar trilha abaixo do JUMP 15.
- Verificar resistor 3415 (220e).
- Possibilidade de falha no diodo 6410.
VERTICAL TREMULO (ONDULANDO) - Verificar capacitor 2415 (100nF) aberto.
- Resistor 3415 (220e) aberto.
---------------------------------------------------------------------------------------------------------------------
Dicas Anubis-VA - 20GX1658-21GX1668-25GX1888-29GX1898
APAGANDO INTERMITENTE - Tela escurece a cada 10 seg. aprox. ver linha do capacitor 2456 aberta.
COM FAIXA ESCURA NO CENTRO (I). - Substituir TDA 8361 para mascara N4, executar INF 06CT94-18 para o GR1-L1.
COMANDO ATUA SO COM A TECLA PRESSIONADA DIRETO. - ON, Verificar capacitor 2624 com fuga.
CONTRASTE DEFICIENTE - Verificar resistor 3460 e capacitor 2462.
CONTRASTE INTERMITENTE - Verificar resistor 3460 e capacitor 2462.
DANIFICA SEMICONDUTOR IC OU TS - Integrado vertical 7400, verificar resistor 3511 (24K) alterado, na fonte.
- 7400, verificar modulo da fonte.
- 7445, cinescópio ionizado.
FAIXA ESCURA DO LADO ESQUERDO (I ). - Verificar capacitor 2456 (47pF) aberto.
INDICA ERRO (ER..). - ER14, resistor 3452 aberto.
LARGURA DEFICIENTE - Resistor 3427 aberto.
- Verificar capacitor 2456 (47pF) aberto.
LED(S) PISCANDO. (REPETITIVAMENTE) - Pisca 6X = verificar modulo fonte.
LINHA FINA NO CENTRO (HORIZONTAL). - Verificar regulador 7218.
LINHAS FINAS VERTICAIS. - Verificar capacitor 2456, caso seja de 47pF alterá-lo entre valores de 56 a 82pF.
NÃO APARECE CARACTERES / MENU. - Verificar capacitor 2456 (47pF) aberto.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar 7218 (TDA7808) aberto.
- Verificar modulo de controle fonte.
- Verificar 5441.
NÃO FUNCIONA EM ÁUDIO E VIDEO - Integrado 7225 (TDA8361).
NÃO TEM CORES - Verificar pino 17 e 18 do micro, possível com solda entre os dois terminais.
- Verificar capacitor 2456 (47pF) aberto.
SEM SINCRONISMO HORIZONTAL. - Verificar se em dos transistores dos cristais 3, 57. esteja conduzindo, caso não, verificar tabela de programação e o micro.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Verificar resistor 3010 aberto.
- Verificar resistor 3452 aberto.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Resistor SMD 3801 (2K) sem solda.
SO SINTONIZA CANAL 2. - Verificar resistor 3648 aberto.
SOM INTERMITENTE (FALHAS, SOLUÇOS). - Verificar transistor 7269.
--------------------------------------------------------------------------------------------------------------------- Dicas chassis A10 - 28PW6521-29PT656/856-32PW878
AMPLITUDE IRREGULAR EM DOUBLE WINDOW. - Verificar 2501. IRIS: sintoma 336, seção DFL, reparo A (2501).
APARECE DOS/MENU/CARACTERES - INTERMITENTE. - Alterar no painel SSB o resistor 3057 de 10k para 3, 9k.
BRANCO IRREGULAR - Verificar cinescópio. IRIS: sintoma 340, seção CRT, reparo A.
COR INTERMITENTE - Verificar contatos do modulo SSP (ma fixação). IRIS: sintoma 33X, seção CPA, reparo D.
CORRECAO LESTE OESTE INTERMITENTE. - Verificar mola de fixação do 7470. IRIS: sintoma 338, seção DFL, reparo A.
DANIFICA SEMICONDUTOR IC OU TS - Transistor 7410, verificar possível curto no TSH 5431. IRIS: sintoma 111, seção DFL, reparo A.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar bobina defletora, bobina de linearidade 5417, capacitores 2414, 2416, 2418, 2419.
- Verificar painel SSB, micro alterado por aquecimento.
- Indica ERRO 2, provável falha no pino 55 do processador.
DESLIGA LOGO APOS LIGAR. - Verificar fonte de 200V, resistores 3840, 3445 e diodo
6445, 7501. 16Out00 Inf buffer de erros manual A10 .
DISPLAY OU DOS INDICA ERRO. - Erro 13 (erro no tuner), verificar e substituir se necessário 3267 e 3268 no painel SSP (resistores de 10R).
GEOMETRIA INCORRETA EM 16/9. - Reajustar geometria. IRIS: sintoma 320.
GEOMETRIA INCORRETA. - Verifique e substitua se necessário, capacitor 2962 de 4700uF no Painel LSP.
LARGURA DEFICIENTE - Verificar fixação do Painel SSB, possibilidade mau contato nos terminais.
LED(S) PISCANDO. (REPETITIVAMENTE) - 4 vezes, verificar linha do 5V, caso necessário isole a
bobina 5430 e o jump 9044 para facilitar a medida do mesmo.
16Out00 Inf buffer de erros manual A10 .
- Verificar transistor FET 7421 (4822 130 63666). IRIS:
sintoma 110, seção DFL, reparo A. 01Fev2001 Inf IWS report
from Germany .
- Led pisca em stand by e apresenta ploc no som, verificar o
diodo 6929 (BYD33D), quando em baixas temperaturas pode
provocar este sintoma. 14Mai2001 PR341 Manoel .
LIGA SOZINHO. - Aparelho apresenta comportamento estranho, verificar painel SSB. IRIS: sintoma 110, seção, reparo A (SSB).
MANCHAS NA IMAGEM (FALTA DE PUREZA). - Verificar bobina desmagnetizadora. IRIS: sintoma 434, seção CRT, reparo C.
NÃO ACEITA COMANDO DO REMOTO - Verificar fixação do Painel SSB, possibilidade de mau contato nos terminais.
- Verificar possível fuga no capacitor 2050 (100pF).
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar diodo 6414, bobinas 5474, 5475, 5476, 5478 e 5479, 7470.
- Caso esteja com PTC defeituoso, verificar 3912.
- Interligar catodo de 6941 ao catodo de 6961, atraves de uma associação serie de um zener 4V7 (9331 177 10133)e resistor 47R (4806 116 57174).
- Tensão MAT OK, porem NÃO tem tensão G2, verificar TSH (Fly back) 5431. IRIS: sintoma 111, seção DFL, reparo A.
- Aparelho protegido devido a defeito no cinescópio. IRIS: sintoma 110, seção DFL, reparo A.
- Aparelho protegido devido a defeito no painel SSP.IRIS: sintoma 111, seção, reparo A.
- Verificar possível curto no TSH 5431, verificar transistor 7410. IRIS: sintoma 111, seção DFL, reparo A.
- Verificar transistor FET 7421 (4822 130 63666).
- Verificar capacitor 2962, entrando no modo Service SDM indica F na tela. IRIS: sintoma 150, seção PSU, reparo I.
- Verificar integrado EEPROM. IRIS: sintoma 170
- Verificar 7066 (Micro), 7301 (TDA8885), 7921 (STR_F6426), 7501 (TDA8172), 7470(BC557B) capacitores 2414, 2962, 2963, resistor 3911 .
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verifique e substitua se necessario PTC 3912.
NÃO FUNCIONA EM ÁUDIO E VIDEO - Verificar programação do Option na pagina 99 do Manual 4806 727 17235. IRIS: sintoma 170.
NÃO SEGURA MEMORIA (PERDE INFORMAÇÃO). - Verificar e substituir se necessário capacitor 2962 de 4700uF.
PERDE MEMORIA AO DESLIGAR. (DESPROGRAMA) - Verificar capacitor 2962 4700uF (2020 021 91501), código
IRIS 2717. 24Out2000 EHV ST-00, 0071 .
- Verificar modulo SSP. IRIS: sintoma 264, seção, reparo
N. 01Fev2001 Inf IWS report from Germany
QUADRO CONCAVO ( ). - Verificar ajuste de geometria (correção leste-oeste). IRIS: sintoma 338, seção DFL, reparo C.
RONCO NO SOM - Saída do subwoofer: afastar o cabo da caixa da região de deflexão, fixar com adesivo próximo a tampa. Para melhor resultado blindar cabo (material alumínio coberto com pvc
para isolação) não esquecer de aterrar. Melhor resultado pode ser obtido substituindo os cabos de sinal da caixa subwoofer por outros blindados.
- Saída frontal: remova o jump 9710 inserindo um fio isolado de 11cm do capacitor 2702 para o jump 9278.
RUIDO AO MUDAR DE CANAL "PLOP" - Verificar VALOR do capacitor ELCO 3.3 uF 2705 do painel LSP.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar 7704, 7710 (BC847B).
SEM TENSAO (VO, +B, HVT, ETC). - Sem tensão G2 (tela escura), verificar TSH (Fly back) 5431. IRIS: sintoma 111, seção DFL, reparo A.
SINTONIZADOR COM POUCO GANHO - Verificar possível ma soldagem do Tuner. IRIS: sintoma 341, seção TUN, reparo D (CHASS).
SO FICA EM STAND BY (POWER OFF). - Apenas LED aceso (Erro 2), verificar tensão Vbat no transistor 7481, pode ocorrer problema de soldagem no pino 1 do THS (Fly back) 5431. IRIS: sintoma 110, seção DFL, reparo
D.
- Verificar amplificador RGB integrado 7830 TDA6107Q, N2(9352 576 50112), IRIS: sintoma 110, seção DFL, reparo A.
SOLUÇA QUANDO EM STAND BY. - Verificar diodo 6929 (BYD33D), ocorre quando frio.
SOM COM CHIADO - Tentar substituir capacitores 2424 de 12nF para 11nF e capacitor 2416 de 1, 2nF para 2, 2nF. IRIS: sintoma 540, seção DFL, reparo A.
SOME CORES APOS AQUECIDO. - Verificar no painel SSP o BOCMA, caso não disponível substituir painel SSP. IRIS: sintoma 410, seção VPA, reparo A.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Verificar TSH (Fly back) 5431. IRIS: sintoma 111, seção DFL, reparo A.
- Verificar integrado 7830 (TDA6107Q).
------------------------------------------------------------------------------------------------
Dicas chassis L03.1L AA - 14PT4131/3131-20PT4331/3331
BRILHO DEFICIENTE (POUCO BRILHO). - Verificar possível alteração do resistor 3206 (1k).
BRILHO EM EXCESSO - Verificar resistor 3300 (33k) panel TRC.
COMANDOS ATUAM INTERMITENTE. - Verificar resistores 3685, 3686, 3687, 3688, 3682.
CONTORNOS COLORIDOS NA IMAGEM (RGB). - Verificar capacitores 2300 (vermelho), 2301 (verde), 2302 (azul).
CONTRASTE EM EXCESSO - Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
DESLIGA AO MUDAR DE CANAL - Este problema pode estar sendo causado pelo "POR3,3V / 8V PROTEÇÃO - ERRO5", neste caso verificar 7200, 7541, 7491, 7493, 7496, veja detalhes na página 20 - Tabela 5.3 do Service Manual. Dar prioridade para verificação do regulador 3V3 7493.$$#
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar possível falha no resistor 3475 (10K), linha de informação Frame_OUT.
DESLIGA LOGO APOS LIGAR. - Verificar diodo 6624 (BAS316) e capacitor 2616 (10µF).$$#- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
LINHAS DE RETORNO AO LIGAR. - Verificar capacitor 2460 (68nF 100V).
MODO HOTEL - No CR 319753 Mute.
NÃO ACEITA COMANDO DO REMOTO - Verificar capacitor 2691 (100µF).
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar 6505 (zener 22V), 7520 (CI TEA1506T) e capacitor 2521.$$#- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
NÃO FUNCIONA CANAL ESQUERDO - Da saída de fone de ouvido, verificar resistor 3981 (120R).
NÃO TEM CORES - Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
QUADRO CINTILANDO COM/SEM EXPANSAO "BLOOM". - Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
RUIDO MECANICO EM STAND BY. - Verificar resistor 3520 (1k2) e capacitores 2528 (22µF, 50V), 2520 (10nF), 2452 (22nF) este capacitor não foi montado nos primeiros modelos.
TENSAO VARIANDO. - Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - G2 não atua, verificar 5441 TSH.$$#- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
VERTICAL COM POUCA AMPLITUDE - Verificar capacitor 2460 (68nF 100V), provisoriamente o capacitor danificar por aquecimento, neste caso os postos estão sendo orientados a substituir o capacitor por (68nF
250V) código 2222 479 47207.
------------------------------------------------------------------------------------------------
Dicas chassis L01.1L AA - 21PT438/538-25PT548-29PT558/658
APARECE A BARRA DE VOLUME INTERMITENTE. - Verifique e substitua se necessário o capacitor 2606 (1nF), ressolde o capacitor 2463.
APOS ALGUM TEMPO SOME IMAGEM - Verificar capacitor 2233 (820pF).
- Verificar capacitor 2540 (1, 5nF) aberto
BRILHO VARIANDO OU INTERMITENTE - Verificar VDR 3345.
- Verificar capacitor 2540 (aberto).
COMPONENTES DANIFICADOS POR DESCARGA. - Quando leve, verificar 7515 (TCET1103), 7540 (BC547), 6540 (BZX79-B6V2), 3541(470R).
DANIFICA SEMICONDUTOR IC OU TS - 7471 saída vertical, ao substituir utilizar TDA8359J, N2.
DEMORA PARA MUDAR DE FUNÇÃO. - Verificar capacitores 2602 (100pF) e 2606 (1K).
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar diodo zener 6240 (BZX79-C9V1).
- Verificar resistor 3235 (100R).
- Medir tensão pino 55 (5, 6V), caso esteja abaixo disto verificar capacitor 2233 (820pF) ou o próprio UOC 7200.
- Imagem escura ou sem foco, verificar possível fuga no soquete do TRC.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar resistor 3225 (100O) aberto.
- Verificar possível falha no diodo 6201.
DESLIGA LOGO APOS LIGAR. - Verificar resistor do BLK-IN 3225 (100O) aberto.
- Verificar soldagem do 6201.
DESLIGA LOGO APOS LIGAR. - Possível fuga no transistor 7461 (BC337).
- Verificar possível fuga no diodo 6541 (BZX384-C20) ou curto no diodo 6567 (BZX384-C4V7).
- Verificar possível fuga no diodo 6467 (BAS216) veja esquema A2.
DESLIGA SOZINHO. - Verificar diodo zener 6453 (BZX384-C10).
- Verificar possível furo no TSH .
- Verificar resistor 3235 resistor, faltando (100O).
- Verificar transistor 7461 (BC337) com fuga.
- Verificar resistores 3562 e 3563 alterados.
- Verificar resistor 3495 (22k) aberto (Defl Vert).
DISTORÇÃO NO SOM. - Acrescentar 33k em paralelo com 3904 e outro com 3906.
FAIXA NA LATERAL DIREITA ( I). BRANCA/ROSA/ESCURA - Acrescentar capacitor eletrolítico de 2, 2µF na junção do resistores 3549 e 3404 (catodo do diodo 6406) para a terra.
INDICA F. - Pressione e mantenha pressionado (VOLUME[) e a seguir (VOL[) por 5 segundos.
INTERFERENCIA DO SOM NA IMAGEM. - Substituir capacitor 2960 de 100pF para 1, 5k.
LINHAS DE RETORNO (RETRAÇO). - Medir (2, 6V) nos pinos 1, 2 e 3 do CI 7330 (TDA6107Q), caso muito acima de 2, 6V, verificar UOC 7200.
- Medir (113V) nos pinos 7, 8 e 9 do CI 7330 (TDA6107Q), caso muito abaixo de 113V, verificar resistor 3494 (4, 7O) ou o próprio 7330.
- Medir (6V) pino 5 do 7330, caso abaixo verificar capacitor 2342 (1nF) ou CI 7330.
MANCHAS NA IMAGEM (FALTA DE PUREZA). - Verificar possível fuga no diodo 6581 (BAS216).
MODO HOTEL - Digitar no Controle Remoto 319753 Mute, des, habilite a função.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar transistor 7450 (BC857) e diodo zener 6453 (BZX384-C10) .
- Verificar diodo zener 6540 (BZX79 B6V2).
- Verificar, substituir capacitor 2405 (220µF).
NÃO PARTE. - Verificar capacitor 2405 (Cap CER 1nF, 50V), resistor 3493 (1R) e diodo 6467.
SOM ABAIXA SOZINHO, FLUTUA. - Verificar capacitor 2480 no monopainel.
SOM AUMENTA SOZINHO - Verificar possível fuga no capacitor 2840 no esquema A9 (Decodificador Nican+2CS+BTSC (STEREO, SAP).
SOM COM RUÍDO OU FRITURA - Substituir 2228 de 820pF para 330pF, 3232 de 2, 2K para 3, 9k e 2227 de 4, 7nF para 1, 2nF.
- Verificar capacitor 2235 (1nF).
SOM DISTORCIDO OU FANHOSO. - Verificar informativos SR B 07 TS03-001 (alteração elétrica), 06CT94-11 (cuidados mecânicos) para chassis GR1-L1 e observar alto-falante utilizado original 8O
código 2422 264 00409.
SOM INTERMITENTE (FALHAS, SOLUÇOS). - Verificar capacitor 2235 (1nF).
TELA AMARELA (SEM AZUL) - Verificar possível fuga no diodo 6331 ou CI 7330 aberto pino 7.
TELA CIANO (SEM VERMELHO) = VERM1 - Verificar possível fuga no diodo (BAV21) 6335 ou CI 7330 pino 8 aberto.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Verificar resistor 3345 VDR (1MA).
- Verificar possível fuga nos 3 diodos (BAV21) 6331, 6333 e 6335.
- Verificar capacitor 2233 (820pF).
TELA ROXA (SEM VERDE) - Verificar possível fuga no diodo (BAV21) 6333 ou CI 7330 pino 9 aberto.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - VO com aproximadamente 75V, verificar capacitor 2540 (1, 5nF) aberto.
VAI PARA STAND BY COM VOLUME ALTO. - Verificar resistor 3567, caso esteja com 2, 2kO substituir por 1, 8kO (Service Information SR B 07 TT01-003).
VERTICAL FECHANDO INTERMINTENTE. - Verificar resistor 3484 (3k9).
------------------------------------------------------------------------------------------------
Dicas chassis L7L - 20PT120/122-14PT112/110
BLOQUEADO OU CHILD LOCK. - Para liberar canais bloqueados, que foi esquecido a senha, pedir BLOQUEAR NÃO, O CODIGO DE ESQUECIMENTO, 8888 e deste modo abrira o MENU, para liberação do mesmo.
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). - Verificar resistor 3470 (4R7) aberto.
BRILHO DEFICIENTE (POUCO BRILHO). - Tensão G2 abaixo de 250 Volts. Verificar soquete do cinescópio.
CENTRALIZACAO HORIZONTAL INCORRETA - D 6461, 6464, C 2462, 2461 com fuga.
COM BARRA(S) OU FAIXAS VERTICAIS - Verificar resistor 3407 (220O) aberto. 04Nov97 Inf Lab.- D 6461 com fuga. Aparece também como serrilhado no lado direito da tela.
COMANDOS ATUAM INTERMITENTE. - Verificar transistor 7608 BC848 com fuga.
- Verificar diodo 6653 (zener 5V1).
COMANDOS NÃO ATUAM (TODOS). - Fuga no capacitor 2650 pino 14 do 7601. 31Jul98 MT311 .
- Verificar 2636, 2637, 2638 (SMD 820pF) não constam do esquema elétrico, pinos 14, 15 e 16.
- Fuga no transistor 7650.
DANIFICA SEMICONDUTOR IC OU TS - Danificando saída horizontal T 7445: T 7440, 7441, com fuga. Verificar também flyback e cinescópio.
DESLIGA SOZINHO. - TERMINAIS MUITO LONGOS NOS SEGUINTES COMPONENTES: C2537, C 2538, R 3445 E M.C. FILTRO SAW 1015.
- C 2423 (smd).
- Verificar resistor 3538 (100k).
DISTORÇÃO NA IMAGEM. - C 2208 (47n) no pino 13 do Bimos com fuga.
DOBRANDO IMAGEM NO HORIZONTAL - C 2662 com fuga.
DOS / MENU - NÃO SAI DA TELA. - IC 7620 (eeprom). Escreve "F" na tela e não apaga. ao entrar no modo de serviço e tentar sai, fica travado.
- Televisor travado no modo hotel: colocar no canal 38, acionar simultaneamente as teclas frontais VOL+, VOL- e OSD (no c.remoto) e aguardar alguns segundos. Na nova
tela (menu hotel) definir sim, não. Para encerrar, ir para Standby.
-C 2650 com fuga.
FUNCIONA INTERMITENTE (VER DESL2). -C 2621 e 2622 (ramal data e clock).
IMAGEM SERRILHADA (VER TREM1). - D 6461 com fuga. A imagem fica com serrilhado após algum tempo.
- Ramal standby com fuga após algum tempo.
IMAGEM TREMULA (VER SERR1). - Verificar diodo 6461 1N4148.
INTERFERENCIA NA IMAGEM - Barras diagonais na tela com sinais de antena cable. Neste caso utilizar varicap com melhor rejeição aos espúrios código 4806 210 47037
LINHAS DE RETORNO (RETRAÇO). - R 3470 com m.c. ou aberto (+ 180 Volts)
MODO HOTEL - Modo Hotel, colocar no canal 38 e pressionar por alguns 5 segundos ao mesmo tempo (-) Volume e (+) Volume no teclado local e OSD no controle remoto, deverá aparecer na tela HOTEL Sim/Não selecionar e colocar aparelho em Stand By.
MUDA CANAL SOZINHO - C2637 (SMD no pino 15 do microp).
NÃO ABRE VERTICAL - Verificar resistor 3412 22K aberto.
NÃO APARECE CARACTERES / MENU. - C 2403 em curto. Vertical irregular e não tem OSD ou DOS.
- T 7662, 7681 com fuga perde OSD.
- R 3425 aberto.
- IC 7620 desprogramado e ou com defeito.
- IC 7225 (Bimos). Dos com pouco contraste.
- IC 7600 (Microp). Só fica com chuvisco.
- Verificar transistor 7608 com fuga.
- Verificar transistor 7601.
- Verificar circuito POR: transistor 7677 (BC547) e resistor 3677 (8k2) alterado.
NÃO FUNCIONA (FICA COMO DESLIGADO). - IC 7225, TS 7445 com coletor quebrado. O led standby pisca intermitentemente.
- C2423 (smd) com fuga, provoca ausência do pulso FH no pino 37 do BIMOS. A tensão no pino tem que ser de 1, 3 volts.
- Verificar resistor 3521 (330) e capacitor 2662 (820pF).
- Verificar capacitor 2540 (100µF) alterado.
.
NÃO LIGA PELO CONTROLE REMOTO. - Verificar resistor 3444 alterar valor de 10k para 5, 6k.
NÃO SAI DE STAND BY INTERMITENTE, OU NÃO LIGA. - Alterar o resistor 3444 de 10k para 5k6.
NÃO SAI DO MODO DE SERVICO - Verificar resistor 3623 (10k) aberto.
OPTION BYTE VI[0]
SY[2]
AF[1]
BL[0]
AS[0]
VL[0]
SK[1]
SP[1]
SS[1]
AV[1]
HU[0]
HO[1]
PROCURA MAS NÃO LOCALIZA (BARR3/SINT3). - Verificar resistor 3538 (100k), isto ocorre porque a fonte fica com tensões abaixo do especificado.
QUADRO PEQUENO - C 2662 (ramal Standby). Quadro fica reduzida nas laterais e dividida no centro da tela.
RISCOS ESCUROS HORIZONTAIS. - R 3240 ausente ou aberto. As linhas são escuras sobre a imagem como se fosse perda de sincronismo.
RUIDO NO SOM C 2112. Ruído ou ronco forte ao aumentar volume do som.
SEM LARGURA (SEM DEFLEXAO HOR) RISCO VERT. - M5 (conexão deflexão horizontal) com mau contato.
SEM SINCRONISMO HORIZONTAL. - C 2423 CAPACITOR COM FUGA (4N7 SMD).
- Verificar capacitor 2208 (47nF).
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Verificar EEPROM, tentar programar primeiro antes de substituí-la.
- Verificar circuito POR: transistor 7677 (BC547) e resistor 3677 (82k) alterado.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - C 2620 (smd) com fuga. Pino 41 do microp.
- Verificar capacitor 2122 (1nF).
SINTONIA VARIANDO. - C 2208 (47N no pino 13 do Bimos) com fuga.
- Verificar resistor 3538 (100k), isto ocorre porque a fonte fica com as tensão abaixo do especificado.
- Verificar integrado micro.
SO FICA EM STAND BY (POWER OFF). - T 7677, IC 7225 em curto.
SO FUNCIONA EM ÁUDIO E VIDEO - Verificar resistor 3240 e transistor 7240.
SOM BAIXO. - R 3145 ausente. Som baixo e controle irregular.
- C 2112 aberto provoca controle irregular.
SOM COM RUÍDO OU FRITURA - Verificar capacitor 2112 (2n2)
SOM NÃO ABAIXA - IC 7101. Perde controle do som.
TELA BRANCA, SEM RETRAÇOS. - T 7662 COM FUGA. A TELA FICA BRANCA E IDENTIFICAÇÃO DO SAND-CASTLE AUSENTE.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). -D 6480 em curto. Fonte +8 Volts da placa do cinescópio.
- Verificar capacitor 2620 (820pF).
TELA VERMELHA - Verificar transistor 7310 e 7300.
TENSOES ACIMA DO ESPECIFICADO - T 7441 com base e emissor aberto.
VERTICAL COM POUCA AMPLITUDE - R 3414 alterado.
VERTICAL DEFORMADO PARTES COMPRIMIDAS - C 2403 em curto. Vertical fica irregular e a tensão no pino 7 do IC7401 fica com nível alto. Ap. perde o OSD também.
- R 3407 alterado ou aberto. Utilizar dois resistores conforme informativo de serviço numero 06CT97-12.
------------------------------------------------------------------------------------------------Dicas chassis L9.2L - 14PT414/316-20PT424/524
AQUECE DIODO. - Diodo 6550 aquece após troca, verificar transformador 5545.
ATUA INTERMITENTE PELO REMOTO. - Verificar soldagem dos terminais do remoto, veja informação RECO1 para L9-SS.
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). Verificar capacitor 2211 e resistor 3322.
CARACTERES TREMIDOS OU DEFORMADOS. - Verificar capacitor 2518 (p, 470pF) e 2510 (p, 1N5).
CHEIRO DE QUEIMADO OU COM FUMAÇA. - Verificar capacitor 2508.
COM BARRA(S) OU FAIXAS VERTICAIS - Verificar diodo 6400 e 6401, com possível fuga.
COMANDOS ATUAM PARCIALMENTE OU MODO HOTEL - Modo Hotel, colocar no canal 38 e pressionar por alguns 5 segundos ao mesmo tempo (-) Volume e (+) Volume no teclado local e OSD no controle remoto, deverá aparecer na tela HOTEL Sim/Não selecionar e colocar aparelho em Stand By.
DANIFICA SEMICONDUTOR IC OU TS - 7518, verificar: 2508, 2517, 2518 e 3517.
- 7953, verificar capacitor 2953.
- 7518, verificar resistor 3521 (330O).
DESLIGA AO CONECTAR ANTENA. - Verificar integrado 7520.
DESLIGA APOS ALGUM TEMPO DE USO. - Verificar integrado 7250 (TDA8841 código 4806 209 87842), aparelho vai para stand by após 10 segundos.
- Verificar diodo 6343 (BZX284C8V2 cod. 4806 130 97041, fica no painel de TRC), provável alteração, provoca acionamento por excesso de corrente.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar transistor 7602 (BD135-16 código 4806 130 97034) com intermitência, provoca bloqueio do micro 7600.
- Verificar diodo 6343 (BZX284C8V2 cod. 4806 130 97041), possibilidade de valor alterado, deste modo perde a referencia, ativando a proteção por excesso de corrente.
- Excesso de alguma cor com retraço, sendo vermelho verificar transistores 7311, 7312 e 7313 (BF422, BF423); importante, esta informação também se aplica aos outros canhões.
- Verificar transistor 7402 (BU1508DX) em curto.
- Verificar (Banco de resistores Net 7 x 2k2) 3624 invertido.
- Verificar possível fuga no soquete do cinescópio.
- Com tela embaçada, verificar diodo 6343 e resistor 3347.
- Verificar multi resistor (8k2) 3624.
- Verificar possível fuga no soquete do TRC.
- Verificar 5445.
- Verificar resistor 3404 (12k) alterado.
DISTORÇÃO NA PARTE SUPERIOR (ENTORTA). - Verificar (Banco de resistores Net 2 x 2k2) 3624.
DOS / MENU - CORRENDO VERTICAL. - Conferir tensão VO, isto ocorre quando esta ocorrendo defeito com tensão baixa.
EFEITO SPOOK. - Verificar se o efeito diminui com a alteração de 2518 para 470pF e 2510 para 1N5.
ESCALA DE CINZA ALTERA INTEMITENTE. - Verificar 7330.
FORA DE QUADRO, DESCENTRALIZADO. - Verificar resistor da linha SCL (pino 49 do IC 7600) 3623 (100O).
INDICA ERRO (ER..). - Erro 1102, verificar transistores 7610 e 7611 (BC847 código 4806 130 47373).
INDICA F. - Pressionar VOL[ e CANAL[ por 5 segundos.
INTERFERENCIA NA IMAGEM - Substituir capacitor C2002 de 100 para 220uF.
- Verificar capacitores 2509, 2518 (p, 470pF) e 2510 (p, 1N5).
LARGURA VARIA COM A CENA. - Entrar no modo SAM e corrigir o OPTION CL, código IRIS
1335. 24Out2000 EHV ST-00, 0045 .
LED(S) PISCANDO. (REPETITIVAMENTE) - PISCA 4 VEZES, verificar se trilha do pino 1 próximo ao TSH 5445 não esta trincada.
- Pisca 4 vezes, verificar resistor 3411.
- Pisca 1 vez, verificar diodo 6601 (5V).
LINHAS DE RETORNO AO LIGAR. - Entrar no SDM e no Option "AS" passar para "OFF".
LINHAS DE RETORNO AO LIGAR. - Passar no modo de serviço AS para OFF.
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - Verificar (Banco de resistores Net 7 x 2k2) 3624.
- Entrar no SDM e alterar o Option AS para OFF.
MODO HOTEL - Verificar procedimento para Modo HOTEL do L7L, pressionar as teclas por aproximadamente 5 segundos.
MODO SERVICO FABRICA. - Pressionar VOL(-) e CANAL(-) por 5 segundos.
NÃO ACEITA COMANDO DO REMOTO - Verificar soldagem dos terminais do receptor remoto 7680, falha constatada intermitente em modelo 14PT314A, 78R serie 51270 com pino central isolado por resina de solda.
NÃO AJUSTA O VOLUME - Verificar capacitor 2951 10uF.
- Verificar se não está ativo modo Hotel.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar transistor 7400 (drive) com fuga (BF422 código 4806 130 47090.
- Medir 3, 3V no emissor do 7602 (ver pagina A7 no Manual), caso tensão acima de 3, 3V verificar diodo 6600, transistores 7602, 7605, 7612.
- Verificar 7518, 7520, 7600 e 7601 (Ver 06CT01-01).
- Verificar 3506 (4806 116 37066).
- Verificar 1205, 3416, 3347, 3506, 5445, 6409, 6503, 6550, 7445.
- Verificar capacitor 2508.
- Verificar chave de rede 0231.
- Verificar capacitor 2511.
- Verificar 1572.
- Verificar possível fuga no capacitor 2601.
.
NÃO FUNCIONA QUANDO FRIO. - Verificar transistores 7610 e 7611 (BC847 código 4806 130 47373.
NÃO SAI DE STAND BY INTERMITENTE, OU NÃO LIGA. - Verificar possível alteração do resistor 3605 (22k) ou capacitor 2675 (470nF).
NÃO TEM CORES - Entrar na programação verificar os OPTION BITS, caso ok conferir a opção SY esta com 2N para dois sistemas ou 3N para três sistemas.
QUADRO PEQUENO - Verificar cristal 1600 12MHz.
SEM FOCO. - Verificar diodo 6343 e resistor 3347, LED pode piscar 12 vezes.
- Verificar cinescópio.
- Verificar soquete 0254.
SEM SINCRONISMO HORIZONTAL. - Verificar diodos: 6400, 6401 e resistor 3403.
- Verificar 6404 e 3404.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Verificar modulo 1000.
SEM SOM EM ALGUNS CANAIS. - Substituir o capacitor C2003 de 100uF para 470uF.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar fusível 1571, e integrado 7953.
SEM TENSAO (VO, +B, HVT, ETC). - Não tem MAT, verificar diodo 6403.
- Verificar curto em 7402.
SINTONIZADOR COM POUCO GANHO - Verificar 1000.
SO FICA EM STAND BY (POWER OFF). - Verificar 7401.
- Verificar 2511.
SO FICA EM STAND BY (POWER OFF). - Verificar diodo 6669 (Diodo Zener BZX-F6V8) alterado.
SO FUNCIONA COM TECLA PRESSIONADA. - Verificar capacitores da linhas de teclado do micro: 2606, 2607 e 2697.
SO LIGA APOS CINCO MINUTOS. - Verificar integrado saída de áudio 7953 (TDA7057AQ, N2).
TELA AZUL - Verificar transistores: 7331, 7333 e 7332 (BF422 código 4806 130 47090, BF423 código 4806 130 47091).
- Verificar 3334 (4806 116 97042) e 7311.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Verificar resistor 3347 (aberto) e diodo 6343 (zener de 8V2) alterado, quando ocorre isto o LED pisca 12X e aumentar a G2 aparece as linhas de retorno, o som apresenta-se normal, medir BLK (aprox. 4V)caso não tenha substituir o diodo
- Verificar tensão do pino 6 do soquete 0245(BLKCRINFO) (aprox. 4V).
- Verificar resistor 3404.
- Verificar soquete do TRC 0245 com fuga.
- Verificar resistores 3258.
- Verificar diodos 6400 e 6401.
- Possível falha no circuito de deflexão vertical, verificar capacitor 2462 (470pF) com possível fuga.
TELA OSCILA NO SENTIDO HORIZONTAL. - Verificar (Banco de resistores Net 7 x 2k2) 3624.
TELA ROSADA COM IMAGEM. - Verificar (Banco de resistores Net 7 x 2k2) 3624.
- Verificar fuga no 6214.
TELA VERDE - Verificar transistores: 7322, 7323 e 7321 (B código 4806 130 47090, BF423 código 4806 130 47091)
TELA VERMELHA - Verificar transistores: 7311, 7312 e 7313 (BF422 código 4806 130 47090, BF423 código 4806 130 47091)
TENSAO VARIANDO. - Verificar resistor 3528.
- Verificar resistor 2534.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - Verificar diodo D6434 (BYD33D) em curto.
TENSOES ACIMA DO ESPECIFICADO - Verificar diodo 6600 aberto.
TRACO AZUL EM AREAS BRANCAS DA TELA. - Substituir 3204 para 100 Ohm.
VAI PARA STAND BY INTERMITENTE. - Verificar diodo 6343 (BZX284-C8V2 cod. 4806 130 97041), provoca informação de excesso de corrente acionando Stand by.
VERTICAL FECHANDO INTERMINTENTE. - Verificar possível fuga no capacitor 2462 (470pF) possível fuga.
------------------------------------------------------------------------------------------------
DICA PHILIPS 20 GL 1040
OSCILADOR HORIZONTAL NÃO OSCILA: C-351 CAP. ELET. 220 X 25V
------------------------------------------------------------------------------------------------
DICA PHILIPS 14 GL 1010 SEM SOM;COM RONCO
VER: C182 - C187
------------------------------------------------------------------------------------------------
TV Philips 20PT120A com imagem tremulando
Essa tv apresentava uma tremulação na imagem principalmente em cenas muito claras...parecia que a fonte estava sem corrente.
O +B que deveria ser de 95V ficava oscilando entre 84v. Aumentando-se um pouco o screen a tela tremulava mesmo em cenas escuras.
Causa: ci da fonte com defeito.
Após a troca tudo normalizou...inclusive aumentando o screen à ponto de aparecer linhas de retraço a fonte permanecia com 95V.
------------------------------------------------------------------------------------------------
DICA PHILIPS 14GL 1010 SAI DA SINTONIA
TROCAR C100 E C101
------------------------------------------------------------------------------------------------
DICA PHILIPS 29GX 1899 CLARA COM TRAÇOS DE RETORNO
CLARA SEM IMAGEM,COM TRAÇOS DE RETORNO-
ACIONANDO A PROTEÇÃO-VER R-3060.
------------------------------------------------------------------------------------------------
DICA PHILIPS 20GL 1343
NÃO FUNCIONA( FONTE NÃO PARTE)
TROCAR D-6340
------------------------------------------------------------------------------------------------
DICA PHILIPS 14GL 1014
FONTE BAIXA ,VERTICAL FECHADO
VER R-3560
------------------------------------------------------------------------------------------------
DICA PHILIPS PT 110/112
SEM SINCRONISMO HORIZONTAL
TROCAR CAP. ELETROLITICO C 2422
------------------------------------------------------------------------------------------------
TV PHILIPS PT 418
PT 418,RESOLVIDO O PROBLEMA DA TV ERA QUE NÃO HAVIA UM PADRÃO DE DEFEITO POIS FUNCIONAVA O DIA QUE QUERIA,AS VEZES DAVA FILAMENTO MAS NÃO DAVA ALTA,OU DAVA FONTE MAS NÃO DAVA FILAMENTO,RESUMO TODA DOIDA,SOLUCÃO SOLDA FRIA NO MICRO PROCESSADOR.
-------------------------------------------------------------------------------------------------
Philips - 28CT7693
desliga intermitente
Televisor 28 CT 7693 com PIP desliga intermitente após 5 ou 20 ou 60 minutos ligado. Solução trocar R582 e R583 (dois NTC's da fonte).
-------------------------------------------------------------------------------------------------
29PT5632/78R CHASSIS LO1.1LAC-2K3
EXCESSO DE BRILHO E LINHAS DE RETRAÇO.
- R 3494 ABERTO
-CI 7330(TDA6107Q)EM CURTO
-DIODO 6362 EM CURTO
-UOC DANIFICADO
ORIENTAÇÃO PHILIPS-PARA EVITAR QUEIMA DO TDA 6107 ,SUBSTITUIR INDUTOR 5341 POR UM JUMP.
---------------------------------------------------------------------------------------------------------------------
PHILIPS 29GX1895
O tv estava sem vídeo e sem audio não obedecia o controle remoto nem o teclado do aparelho (travado) tela escura mais o filamento aceso com alta tensão e screew. Ao aumentar o escreew notei o vertical fechado. Não deu outra o fusivel do vertical aberto o saída vertical em curto trocado o tv voltou ao normal.
---------------------------------------------------------------------------------------------------------------------
Tv Philips Chassis L6.1 AA .
Este Tv entrou com os canais a mudar do 1 ao 69 e voltava ao 1 continuando sempre, ao ligar o interruptor de rede .
O defeito era no pulsador de canal +.Ao trocar ficou OK.
---------------------------------------------------------------------------------------------------------------------
TV PHILIPS 20PT3331
COM RONCO EM STANDBY
O DEFEITO É O SEGUINTE: QUANDO LIGADA, NÃO APRESENTA DEFEITO, PORÉM QUANDO É DESLIGADA INICIA-SE UM RONCO (BARULHO). CONSERTO: UNIR OS TERRAS DO PINO 9 AO 12 DO TRAFO 5520.
---------------------------------------------------------------------------------------------------------------------
4 defeitos desse modelo
TV PHILIPS 29gx1895/78r
ola amigos é com satisfaçao q eu estou postando esses defeitos o ultimo resolvido com a ajuda do nosso amigo raphael da Preisservice Caxias Com. e Serv. Elet. Ltda, 1º df. alguns canais em vhf nao seguram sintona trocar varicap , 2ºdf. volume nao aumentava todo , ao tentar aumentar chegando no terceiro risco nao aumentava mais troquei a eepron e resolveu, 3ºdf. a tv nao instala atravez da tecla de instalaçao como se a mesma nao estivesse funcionando troquei a eepron e problema resolvido, 4ºdf. tv funcionava normal mas quando desligava e ligava denovo alguns canais estavam fora de frequencia e em alguns segundos o mesmos apareciam com chiados ate normalizar e as vezes saiam denovo de frequencia nao achei nada de anormal no circuito , entao parti pra eepron mas perdi o manual que vem com a mesma para os ajustes , solicitei no forum eo amigo raphael me mandou o mesmo , troquei a eepron fiz os ajustes nescessarios.
--------------------------------------------------------------------------------------------------------------------
TV PHILIPS 29''
sem som
verifique os capacitores smd nos pinos 32 e 33 do micro
---------------------------------------------------------------------------------------------------------------------
TVC PHILIPS 20GX1656/78R
Defeito: Esta tv estava com imagem cheia de zig zag tipo vazamento do flayback
Solução: trocar o capacitor C2531 de 47mf/250v na fonte.
---------------------------------------------------------------------------------------------------------------------
Tv Philips varios modelos chassi GR1 AL
Sem OSD verificar R943 560R aberto no coletor de TS 943
Sem identificação de sinal na procura de canal, C182 22N x100V pino19 processador.
Sem Sincronismo CAG saturado, C130 6,8uf x63V pino 10 processador
não oscila fonte testados componentes verificar TS508 em curto ou fora especificação{defeito raro}
Esta linha de chassi apresenta muito indice de dessoldar os componentes da fonte,saida horizontal,saida vertical e processador.
Pode-se notar que nas soldas forma um circulo ao redor do fio do componente,deve ser ressoldados todos que visualmente apresentar este aspecto,e com isto as vezes muitos defeitos causados por solda fria são resolvidos,usar sempre solda de boa qualidade.
Pouca largura C512 18Nx400V aberto ou C525 47ufx63V em curto
---------------------------------------------------------------------------------------------------------------------
tv Philips 29pt552A chassis LLS
aparelho não liga fonte em proteção,abrir coletor do saida horizontal no fly beak,se a fonte funcionar normal,verificar C2463,--1Kpor2kv se estiver com passagem ou torrado, trocar,resoldar o fly
---------------------------------------------------------------------------------------------------------------------
TV PHILIPS- 20pt3331
Este televisor estava com defeito intermitente,no vertical, e nao segurava a memoria travava funcoes,porem passava horas e horas sem apresentar o defeito, apos verificar todo o vertical e nao obter sucesso,passei a desconfiar que o defeito era mecanico.Era o seletor de canais varicap,que estava com os pinos enferrujados causado por sem duvida agua que descia pelo cabo da antena e com isso deixava a TV louca, so descobri por intuiçao resolvi retirar ele e analisar por dentro com a lente,aparentemente ele estava beleza,mas a ferrugem consumia os seus pinos.
APARECE DOS / MENU, POREM, SEM IMAGEM.
- Verificar possível alteração do resistor 3449 (27k). Veja item 5.7 Dicas de Reparo no Service Manual pg. 20.
- Verificar possível alteração (aberto) dos resistores 3441 ou 3442.
APARECE DOS/MENU/CARACTERES/MENSAGEM - INTERMITENTE.
- Caso a fonte utiliza na posição 7521 o TRANSISTOR FET FQPF7N80, O TV tem dificuldade de ligar, às vezês liga e mostra a mensagem: ERR 576LO3LSI2.2 00000 000 192 064 224 072 000 080, deve ser eliminado o capacitor 2585.
BRILHO DEFICIENTE (POUCO BRILHO).
- Verificar possível alteração do resistor 3206 (1k).
BRILHO EM EXCESSO
- Verificar resistor 3300 (33k) panel TRC.
COM BARRA(S) OU FAIXAS VERTICAIS
- Alterar o capacitor 2447 para 4,7µF/250V codigo 2022 031 00137
- Verificar Service Information TS04-005 (Este informatido é aplicado para TSH fabricados pela Philips components, não serve para os importados da JEWEL).
COMANDOS ATUAM INTERMITENTE.
- Verificar resistores 3685, 3686, 3687, 3688, 3682.
CONTORNOS COLORIDOS NA IMAGEM (RGB).
- Verificar capacitores 2300 (vermelho), 2301 (verde), 2302 (azul).
CONTRASTE DEFICIENTE
- Verificar possibilidade alteração do resistor 3318 (220R).
CONTRASTE EM EXCESSO
- Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
DESLIGA AO MUDAR DE CANAL OU FAZER SINTONIA
- Este problema pode estar sendo causado pelo "POR3,3V / 8V
PROTEÇÃO - ERRO5", neste caso verificar 7200, 7541, 7491, 7493, 7496, veja detalhes na página 20 - Tabela 5.3 do Service Manual. Dar prioridade para verificação do regulador 3V3 7493.
- Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR).
- Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
- Verificar soldagem do diodo 6642.
- Verificar possível falha no resistor 3475 (10K), linha de informação Frame_OUT.
DESLIGA LOGO APOS LIGAR.
- Verificar possibilidade dos resistores 3443/3444 alterados, pelo motivo de estar o ajuste G2 acima do especificado pode atuar a proteção.
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar possível falha no resistor 3475 (10K), linha de informação Frame_OUT.
- Verificar possível alteração capacitor 2542 ou diodo 6501.
- Verificar possível alteração dos resistores 3447, 3449, 3450 e 3472.
- Verificar soldagem do diodo 6642.
- Verificar diodo 6624 (BAS316) e capacitor 2616 (10µF).
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar possível alteração capacitor 2542 ou diodo 6501.
- Verificar possível alteração do transistor 7540.
- Verificar possível alteração do transistor 7491 e 7496 - Veja item 5.7 Dicas de Repara no Service Manual pg. 20.
- Verificar possível falta de solda no resistor 3489.
- Verificar CI posição 5520.
DOBRANDO IMAGEM NO VERTICAL
- Verificar diodo 6463, possibilidade de estar alterado.
- Verificar capacitor 2460 (Veja Service Information TS04-016).
- Aparelho apresenta dobramento vertical na imagem após algum tempo de aquecimento, sintoma aparece quando a função expande está acionada. Veja figura. Deve ser acrescentado um Resistor de 1R (código 4806 113 97046) em paralelo com a posição 3446.
- Verificar capacitor 2460 (Veja Service Information TS04-016).
EXCESSO DE BRILHO NA ENTRADA AV.
- Verificar resistor 3181 (75R) alterado ou sem solda.
IMAGEM SEM DEFINIÇÃO, IGUAL TRC FRACO.
- Verificar possibilidade alteração de um destes resistores 3443, 3444 ou 3318.
INTERFERENCIA NA IMAGEM - Verificar diodo 6463, possibilidade de estar alterado.
- Possibilidade de alteração do resistor da fonte 3547 (330k).
- Verificar possível falta de solda no resistor 3456.
INTERFERENCIA NO SOM OU IMAGEM EM OUTROS APARELHOS QUANDO STB.
- Retirar capacitor de 1nF posição 2585. Caso a alimentação do produto seja em 220V deve ser verificado o FET 7521 para modelos de 14" TRANSISTOR FET FQPF6N80 (9322 187 17687) e para modelo de 20 e 21" TRANSISTOR FET FQPF7N80 (9322 174 27687).
LIGA ALEATORIAMENTE - SAI DA FUNÇÃO STBY SEM COMANDO.
- Este sintoma pode ocorrer em temperaturas baixas em algumas versões de CI 7200.
MODIFICAÇÃO (Veja figura):
1) Remover a bobina 5601 (5,6µH) e substituir por um diodo BAT85 (código 4806 130 37364) (catodo para o pino 54),
2) Levantar resistor 3618 (lado do +3,3V),
2) Soldar um fio do catodo do diodo para o resistor 3618.
LINHAS DE RETORNO AO LIGAR.
- Verificar capacitor 2460 (68nF 100V).
LINHAS DE RETORNO RGB NA PARTE SUPERIOR AO LIGAR .
- Verificar capacitor 2460 (Veja Service Information TS04-016).
LISTA DE OPTION BYTE
- OB1 = 0 (TUNER ALPS), 128 (TUNER PHILIPS)
- OB2 = 64
- OB3 = 64
- OB4 = 64
- OB5 = 66
- OB6 = 0
- OB7 = 80
MODO HOTEL
- No CR 319753 Mute.
NÃO ABRE VERTICAL
- Verificar transistor SMD 7461.
NÃO AJUSTA O VOLUME (PODE INDICAR OU NÃO NO DISPLAY).
- Abrir MENU e desativar Limite Volume, caso não ativo Limite Volume verificar se não está em Modo Hotel..
NÃO FUNCIONA (FICA COMO DESLIGADO).
- Verificar 6505 (zener 22V), 7520 (CI TEA1506T) e capacitor 2521.
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar mosfet 7521 alterado - Veja item 5.7 Dicas de Repara no Service Manual pg. 20
- Verificar capacitor 2528.
- Verificar posível alteração do 7515.
- Verificar possível alteração do 7421- Veja item 5.7 Dicas de Repara no Service Manual pg. 20.
- Verificar possível alteração do 3528.
- Verificar possível alteração dos resistores 3443 ou 3444.
- Verificar diodo 6446.
- Verificar soldagem do diodo 6642.
- Medir tensão 13,8V no pino 2 do CI 7520, caso esteja mais baixa, verificar possível alteração dos resistores 3506, 3507 e diodo 6505.
NÃO FUNCIONA (SO TELA COM CHUVISCOS).
- Verificar possibilidade de ter encaixado o conector 0246 do alto-falante na posição do conector do Compair 0217, o produto fica em AV e ao entrar no Modo de serviço a indica 000 para todos Option bytes.
NÃO FUNCIONA EM 220V.
- Verificar possível alteração do capacitor 2528.
NÃO SAI DO MODO DE SERVICO OU ENTRA SEM SER SOLICITADO.
- Verificar possível fuga nos capacitores 2461 ou 2462.
NÃO TEM CORES
- Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
QUADRO CINTILANDO - COM/SEM EXPANSAO "BLOOM".
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar diodo 6451 alterado.
- Verificar resitor 3454 aberto.
RUIDO MECANICO EM STAND BY.
- Verificar resistor 3520 (1k2) e capacitores 2528 (22µF, 50V), 2520 (10nF), 2452 (22nF) este capacitor não foi montado nos primeiros modelos.
RUIDO NO ALTO-FALANTE EM STANDBY.
- Acrescentar o capacitor de 10nF código 2238 586 15636 na posição 2901 (Veja Service Information TS05-005).
- Retirar capacitor de 1nF posição 2585. Caso a alimentação do produto seja em 220V deve ser verificado o FET 7521 para modelos de 14" TRANSISTOR FET FQPF6N80 (9322 187 17687) e para modelo de 20 e 21" TRANSISTOR FET FQPF7N80 (9322 174 27687).
SEM FOCO AO LIGAR.
- Eliminar capacitor 2494 de 47µF.
SEM SINCRONISMO HORIZONTAL.
- Verificar resistor SMD 3492, a falta de soldagem do mesmo pode apresentar interferências na imagem.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE.
- Verificar possível alteração do resistor 3349 (27k). Veja item 5.7 Dicas de Reparo no Service Manual pg. 20.
SOM INTERMITENTE (FALHAS, SOLUÇOS) OU FICA SEM SOM.
- Verificar capacitor SMD de 4,7nF posição 2201, e comum apresentar falha de um dos lados.
- Verificar capacitor SMD 2202 pino 32 e 33 do UOC.
TELA ESCURA - SEM IMAGEM OU ATIVO PROGRESSIVO
- Verificar possibilidade dos resistores 3443/3444 alterados/aberto.
- Verificar CI 7641, neste caso deve apresentar DOS normal.
TENSAO VARIANDO.
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar possível alteração do transistor 7523 ou 7515.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..)
- G2 não atua, verificar 5441 TSH.
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
- Verificar possível alteração do resistor 3453.
VERTICAL COM POUCA AMPLITUDE
- Verificar capacitor 2460 (68nF 100V), provisoriamente o capacitor danificar por aquecimento, neste caso os postos estão sendo orientados a substituir o capacitor por (68nF
250V) código 2222 479 47207 (Veja Service Information TS04-016).
- Verificar transitor 7461, na dúvida substituir.
VERTICAL FECHANDO INTERMINTENTE.
- Verificar capacitor 2460 (Veja Service Information TS04-016).
- Verificar capacitor 2461 (1nF).
- Verificar Service Information TS04-016.
- Verificar capacitor 2464.
VOLUME NÃO ABAIXA TOTALMENTE.
- Verificar possível alteração do diodo 6906 (1N4148), provavelmente aberto.
VOLUME SO MINIMO OU SO MAXIMO.
- Verificar circuito para eliminação de "plop", principalmente diodos 6908, 6909 e capacitor 2909.
Caros colegas esta tv ligava normal depois de 10 min ela começava fechando a imagem de baixo para cima, até ficar com + ou - uns 3 dedos de faixa preta em baixo, aí ela desliga e liga de novo mas repetindo o ciclo rápido até entrar em st-by, fazendo a contagem das piscadas do led st-by, ele piscava 11 vezes depois 2 vezes e por último 1 vez, aí ela repetia o ciclo.
Defeito: fuga no capacitor pos. 2625, SMD de 2,2uF do circuito do reset.
Solução: Foi eliminado do circuito de reset. "orientação da Philips".
TV philips 20PT4331/78R CHASSIS L03.1L
OB1 = PARA TUNER ALPS = 0 ,PARA TUNER PHILIPS = 128
OB2 = 192
OB3 = 64
OB4 = 224
OB5 = 72
OB6 = 0
0B7 = 80
Dica L01.1L AC 29PT4631-25PT5531-29PT4640 "TENTE PESQUISAR O DEFEITO USANDO
USANDO CTRL+F BOA SORTE"
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar possível alteração no capacitor 2455 (47µF).
FLASH NAS LATERAIS COM TELA BRANCA. - Verificar capacitor 2209 substitua por capacitor elco de 10µF (4822 124 40248).
- Caso a ação anterior não resolva completamente o problema tente eliminar o capacitor 2210.
IMAGEM SERRILHADA (VER TREM1). - Verificar resistor 3241, possibilidade de estar aberto ou alterado.
NÃO ALTERA FORMATOS DE TELA. - Alguns circuitos impressos tiveram erro de "print" no período inicial de produção na posição 6464, ao substituir este item verifique o posicionamento pelo esquema elétrico.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - VO 140 (com 130V) verificar, substituir diodo zener 6541.
---------------------------------------------------------------------------------------------------------------------Dicas chassis GR1-R03
APARELHO NÃO SAI DE AUTO DEMOSTRAÇÃO. - Pressione MENU no controle remoto, selecione FUNCOES ESPECIAIS, selecione DEMONSTRAÇÃO e pressione OSD no controle remoto.
CARACTERES TREMIDOS OU DEFORMADOS. - Verificar capacitor 2938 (120pF), dependendo o local pode ser retirado.
COM BARRA(S) OU FAIXAS VERTICAIS - C2233 (sinal R-Y) provoca após aquecido, barras ou manchas vermelhas na lateral da tela.
- Mau contato no R3415.
COM FAIXA ESCURA NO CENTRO (I). - R3501 (alim. driver horiz.) provoca barra ou dobramento do feixe no meio da tela.
- R3229 (1M) pino 42 do BIMOS provoca manchas no chuvisco e fecha vertical intermitente.
FUNCIONA INTERMITENTE (VER DESL2). - C111 INTERMITENTE.
NÃO ABRE VERTICAL - Verificar capacitor 2407 fuga.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Medir tensão no coletor do transistor 7502, caso esteja alto, possibilidade do integrado 7200 defeituoso.
- Não tem DATA, CLOCK, verificar capacitor 2111.
- R3501 alterado.
NÃO TEM CORES - Verificar cristal: PAL M cristal abc F226 3, 57611 18SP; NTSC cristal abc C 3, 579545 18SP, usado com "TDA8360 N5".
PERDE A HORA AO IR PARA STAND BY. - Verificar capacitor 2351 (pouca capacidade).
PERDE SINTONIA INTERMITENTE OU (LOOP). - R3958 alterado.
RUIDO FORTE COM ANTENA (CHUVISCO) - Verificar capacitor 2204 no pino 48 do TDA8361.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar possível fuga no 7980.
SO FICA EM STAND BY (POWER OFF). - Verifique fonte de +5V, possibilidade de diodo 6348 com fuga.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Circuito funcionando normal, verificar integrado 7997 EEPROM.
- Verificar capacitor 2560 (1K) com fuga, ver 3560 aberto.
- Soquete com fuga.
- M.C IC 7410 (saída vertical).
- Com tela escura com se fosse cinescópio fraco, verificar C2737 com fuga.
- IC7207 (TDA4662), perde brilho e OSD.
TELA ROXA (SEM VERDE) - R3720.
---------------------------------------------------------------------------------------------------------------------
Dicas chassis GR1-L1
ALTERA INTERMITENTE O DOS / MENU. IC 7900.
APITA FORTE AO LIGAR (FONTE). - AO SAIR DE STAND BY, VERIFICAR INTEGRADO IC 7200.
APITO EM FUNCIONAMENTO (VER RUID8). - Verificar POSICIONAMENTO DE 2511 ENCOSTANDO COM 6511.
- TRATAR transformador BUCSO COM VERNIZ.
- Verificar componentes se não estão encostando próximo a outros na periferia do TSH.
APOS ALGUM TEMPO SOME IMAGEM - IC997 COM DEFEITO AO AQUECER.
AQUECENDO RESISTOR - 3505, ver fusível 1367 aberto.
- 3505, ver resistor 3326 (1k8) e capacitor 2326 (15k) aberto na fonte.
AQUECENDO TRANSISTOR - 7320 FET (fonte) verifique 3321, 2326.
- 7508 (out Hor.) verifique: capacitor 2219, 7508 invertido, transformador 5505 de modelo errado, IC 7200 (TDA8361).
BARRA DE SINTONIA NÃO PARA.(SINT3/BARR3) - 2205 ABERTO.
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). - Verificar 7997.
- Verificar +180V resistor 3550 (4, 3) aberto.
BRILHO DEFICIENTE (POUCO BRILHO). - RESISTORES TODOS ABERTOS: 3276, 3277, 3278.
- Verificar cinescópio G2 e filamento.
- Verificar possível fuga no diodo 6507.
- D 6359 em curto.
BRILHO EM EXCESSO - VERIFICAR IC 7200.
BRILHO NÃO ATUA -VERIFICAR IC7200.
CANAL NÃO MUDA (TRAVA EM UM CANAL) - Verificar possível alteração no diodo 6507.
CHEIRO DE QUEIMADO OU COM FUMAÇA. - UNIDADE DEFLETORA EM CURTO (I020).
COM BARRA(S) OU FAIXAS VERTICAIS - IMAGEM FICA DESCENTRALIZADA COM TENDENCIA A ROSA SEM CORES INTEGRADO 7207 (TDA461).
COM FAIXA ESCURA NO CENTRO (I). - TRANSISTOR 7508 COLOCADO INVERTIDO.
- Com chuvisco verificar EEPROM 7997.
COMANDOS ATUAM INTERMITENTE. VER POSSIBILIDADE DE FUGA EM 6507.
COMANDOS NÃO ATUAM (TODOS). - FUGA NO CAPACITOR 2911.
- Verificar IC 7900.
CONTRASTE DEFICIENTE - Verificar capacitor 2555.
- RESISTOR NA LINHA DO AQUADAG 3556 ABERTO.
- TRANSISTOR COM FUGA 7204 (BC548).
- Transistor 7557 (BC558) com fuga.
CONTRASTE EM EXCESSO - Resistor 3556 (1K).
- Transistor 7557 (BC558) aberto.
- Verificar IC7200, não altera o contraste.
- Verificar diodo 6556 (BAV21) aberto.
CONTRASTE INTERMITENTE - Verificar JUMP 9507 solda fria.
CORES FRACAS - VERIFICAR INTEGRADO 7207 (TDA4661).
CORES SATURADAS - VERIFICAR FUGA NO TRANSISTOR 7291 (BC548).
DANIFICA RESISTOR - DANIFICANDO VARIOS RESISTORES DO +12 E +25, VER C542 ABERTO.
DESLIGA APOS ALGUM TEMPO DE USO. - 7502.
- Transformador 5505 incorreto, há erro de código no Manual de Serviço.
- Verificar integrado 7200.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar 7503.
- Verificar resistores 3556, 3320
- Possível intermitência em 5505 -
- Verificar integrado 7200.
DESLIGA SOZINHO. - Verificar R348, R304.
- Verificar C301, 217, 322, 228, 303, 319.
- Verificar D305, 303, 304, 204, 205, 201, 211, 302, 312, 301.
- Verificar Y0KE e TSH.
- Verificar integrado 7200.
DISTORÇÃO NA IMAGEM. - FUGA NO TRANSISTOR 7291 (BC548).
DOBRANDO IMAGEM NO HORIZONTAL DRIVE 5505 -
DOBRANDO IMAGEM NO VERTICAL - Verificar capacitor 2415.
- Resistor 3417 (2K7) alterado.
DOS / MENU - COM CARACTERES CONFUSOS. - INTEGRADO 7900.
DOS / MENU - NÃO SAI DA TELA. - Verificar diodo 6507 (fuga), 2910.
FAIXA ESCURA DO LADO ESQUERDO (I ). - Verificar diodo 6506 com fuga.
FAIXA ESCURA NA PARTE SUPERIOR (-). 3426 -
IMAGEM DOBRADA NA VERTICAL (I). - Drive 5505.
- Verificar diodo 6506 com fuga.
IMAGEM ENTORTA COMO AGC SATURADO. - VERIFICAR TRANSISTOR 7291 (BC548) COM FUGA.
IMAGEM NEGATIVA INTERMITENTE. - TRANSISTOR 7291 (BC548), COM FUGA.
IMAGEM NEGATIVA. - Possibilidade do transistor 7291 (BC548) estar com fuga, ver também 7204.
IMAGEM SERRILHADA (VER TREM1). - 3415 ALTERADO PROVOCA DOBRA NO VERTICAL.
- Verificar capacitor 2209 (220uF).
IMAGEM TREMULA (VER SERR1). - 2216 ABERTO.
- POSSIVEL FUGA NO TRANSISTOR 7291 (BC548).
INSTABILIDADE: VARIA QUADRO,CONTRASTE, BRILHO, ETC - VERIFICAR AJUSTE DA FONTE VO (92V).
- ACENTUA QUANDO SE VARIA O CONTRASTE, VER TS7320 (BUK444).
- Verificar resistor 3556 (1K) e diodo 6556.
INTERFERENCIA DO SOM NA IMAGEM. - Executar modificação do modelo anubis (06CT94-05).
Obs.: Retirar 3608 (4O7) e 2608 SMD, nas posições 3605 e 3608 colocar resistores (6O8) e adicionar em cada um capacitor de 22nF para o terra do lado cobreado.
LINHAS DE RETORNO (RETRAÇO). - 5550.
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - DIODO 6410 EM CURTO.
- Verificar resistor 3410 alterado, ver também capacitor 2410 (100uF) e integrado 7410.
LISTA BRANCA. (VERTICAL) - RESISTOR ABERTO AQUADAG 3556.
MANCHAS AO DESLIGAR. (VEJA PONT1) - Verificar capacitor 3555 ABERTO.
NÃO ABRE VERTICAL - Verificar ALIMENTAÇÃO DO TDA8362, +8V NO EMISSOR DO TRANSISTOR 7205.
- DIODO ABERTO 6410.
NÃO ACEITA COMANDO DO REMOTO - RECEPTOR U915.
NÃO APARECE CARACTERES / MENU. - FUGA 6507.
- INTEGRADO IC 4461.
- TRANSISTORES 7938, 7933 (BC548).
- Verificar capacitor 2938 COM FUGA.
- Bobina 5925 aberta.
- Tela chuvisco verificar 7997 (EPROM).
- Imagem normal, verificar IC7207 (TDA4661).
NÃO ATUA CONTROLE DE COR - TRANSISTOR 7938 (BC548) EM CURTO.
NÃO CORRIGE LESTE-OESTE C512 ABERTO
NÃO ENTRA EM STAND BY. - Verificar solda fria no JUMP 9349.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Resistor 3528 aberto, (fonte).
- Resistor 3421 aberto, (osc Hor.).
- Resistor 3607 aberto, (POR).
- Resistor 3511 aberto, (SOPS).
NÃO FUNCIONA AUTO LIGAR (PROGRAMAÇÃO, ETC) VER IC 7997
NÃO SEGURA MEMORIA (PERDE INFORMAÇÃO). - INTEGRADO MICROPROCESSADOR 7997.
NÃO TEM CORES - Diodo com fuga 6507 (IN4148) do Sand Castle.
- Integrado 7207 (TDA4661) linha de retardo.
- Verificar componentes da linha Sand Castle: 6507, 6506, 3506, 3507, 7207, 3239, 7200.
- No caso da troca do integrado 7200, para verificar a "mascara" e componentes modificados ver as informações: 06CT93-02, 06CT93-08, 06CT94-18, 06CT96-11 [Importante
:COMPOMENTES DO PLL E OSCILADOR SÃO DIFERENTES].
PERDE SINC. HOR. AO MUDAR CENA OU RESOLUÇÃO. - Verificar capacitor 2219.
PERDE SINTONIA INTERMITENTE OU (LOOP). - Verificar diodo 6101 fuga.
PONTO LUMINOSO AO DESLIGAR OU MANCHAS. - VERIFICAR RESISTOR 3555 (27K) ALTERADO, OU 3752 .
- TRC 1010.
QUADRO PEQUENO - 3556
- X1208
- VERIFICAR JUMP CASO SEJA SUBSTITUIDO MONOIC, SENDO MASCARA 2 USAR JUMP EM POSIÇÃO 9256 OU 9257 SENDO MASCARA 3.
- RESISTOR 3426.
- Verificar capacitor 2511.
- TRANSISTOR 7508 COLOCADO INVERTIDO.
QUADRO REDUZ APOS AQUECIDO - 7356 ABERTO INTERMITENTE, FAZ COM QUE A TENSÃO DE +5 ABAIXE E COM ISTO MICRO ACIONA PARCIALMENTE STAND BY.
RELOGIO ADIANTANDO SUSBT.:
2922 P, 330PF (TESTAR ATE 1KpF)
3920 P, 1M
ACR:
3923 P, 1M2
CAPACITOR DE 470R ENTRE 3920 E 3923 P, TERRA (ANODO 6312)
RISCOS ESCUROS HORIZONTAIS. - Resistor 3415 (220e) aberto, capacitor 2415 (100nF) aberto.
RONCO NO SOM - Bobina 5291 em curto.
- Verificar capacitor 2207 (10K).
SEM FOCO. - Resistor 3556 alterado.
- Verificar soquete e cabo de foco quebrado internamente, por ultimo verificar o TRC.
SEM LINEARIDADE VERTICAL. - APRESENTA TRAÇOS NAQ PARTE SUPERIOR 7200.
- RESISTOR ABERTO 3801 (1K).
SEM PULSO DO OSCILADOR HORIZONTAL. 3501
SEM SINCRONISMO H/V. - CIRCUITO INTEGRADO MONOIC 7200.
- FUGA NO TRANSISTOR 7204 (BC548).
- Verificar capacitor 2219 COM FUGA.
SEM SINCRONISMO HORIZONTAL. - OCORRE QUANDO FRIO VER POSIÇÃO DO JUMP 9256 PODE SER QUE ESTEJA EM UMA CONFIGURAÇÃO ANTIGA DO MONO IC.
- TRANSISTOR COLOCADO INVERTIDO 7508 (SAÍDA HOR.).
- Caso tenha sido trocado integrado 7200, verificar: INF. DE SERVIÇO = 06CT93-02 06CT94-18 06CT96-11.
SEM SINCRONISMO VERTICAL (VERT5). - RESISTOR 3556.
- Verificar capacitor COM FUGA 2930 (100pF).
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Resistor 3959.
- Verificar EEPROM 7997, defeituosa.
- Resistor 3958 (18K), ver também 3961, 3962 e 3963.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar capacitor 2258 COM FUGA
SINCRONISMO INTERMITENTE. - Caso o integrado 7200 foi substituído verificar JUMP 9256 pode estar com configuração para o integrado máscara N2.
- Verificar capacitores 2232 (4k7 com fuga), 2256; cristal 1208 ou ainda pode estar com o resistor 3248 alterado.
- Verificar se cabos da bobina defletora (Horizontal) não estão próximos ao cristal, ocorrendo isto o cristal para de oscilar.
SINTONIA VARIANDO. - 1100
- RESISTOR 3956 ALTERADO.
- Verificar capacitor 2104.
- Verificar capacitor 2962.
- DIODO 6959.
SO FICA EM STAND BY (POWER OFF). - Integrado 7200, este quando em STBY ainda continua oscilando, isto faz com que haja aparecimento de tensões na saída do flyback, e o micro trava, só sendo possível ligar
acionando uma chave de canal e a POWER juntas.
- Verificar cristal 1923 (4MHz) e EEPROM 7997.
SOM BAIXO. - Verificar 1202 (4, 5MHz) e capacitor 2257.
SOM COM CHIADO - Filtro 1202 (4, 5MHz).
- Resistor 3293 (82O) alterado.
- Possibilidade de bobina 5291 alterada (CASO RARO).
SOM COM RUÍDO OU FRITURA - 5291 EM CURTO.
- Transistor 7291 (BC548) com fuga.
SOM DISTORCIDO OU FANHOSO. - SE A IMAGEM também NÃO ESTA BOA, VERIFICAR TRANSISTOR 7291 (BC548) COM FUGA.
TELA AMARELA (SEM AZUL) - 3278 ABERTO, 7248 EM CURTO.
- Fio (vermelho) quebrado, que liga a placa TRC ao MONOPAINEL.
TELA AZUL - 7248.
- Com imagem, ver integrado 7207 (TDA4661).
TELA CIANO (SEM VERMELHO) = VERM1 - Verificar capacitor 2910 quebrado.
- 3276 ABERTO, 7246 EM CURTO.
TELA CINZA (SEM VIDEO) - Integrado 7997.
- Transistor 7204 (BC548) com fuga.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - RESISTOR 3555 ALTERADO.
- Sem som também, ver 7204 (BC548) com fuga.
- Verificar resistor 3224 (2, 2e) aberto.
- Verificar possível solda fria no JUMP 9507.
- Resistor 3229 (1M) alterado, provoca alteração no nível do Sand Castle, apagando a tela.
- Verificar diodo 6507 com fuga.
TELA METADE ESCURA OU COM RUIDOS. - Verificar capacitor 2230 ABERTO . (no vertical)
- RESISTOR ABERTO 3801 (1K). (no vertical)
TELA ROSADA COM IMAGEM. - INTEGRADO 7200 (TDA8361).
- VERIFICAR CAPACITOR 2233 (1nF).
TELA ROXA (SEM VERDE) 3277 ABERTO, 7247 EM CURTO.
TELA VERDE - 7247.
- 7400.
- Com imagem, ver resistor 3731 alterado.
TELA VERMELHA - 7246 TELA COM RETRAÇOS
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - DIODO 6345 COM FUGA.
- RESISTOR 3341 ALTERADO.
- +16 baixo, 1367 aberto.
TENSOES ACIMA DO ESPECIFICADO - VO ALTO 3342 ALTERADO.
- +12 E +25 VER Capacitor 2542 ABERTO.
- 3330, 2345, 3345 (VO COM 150V).
- Resistor 3348 alterado (11K).
VERMELHO FRACO. - Verificar resistor 3731 (910e) alterado.
VERTICAL COM POUCA AMPLITUDE - RESISTOR 3426 (1, 1) ALTERADO.
- Verificar capacitor ABERTO 2230 (100nF).
- RESISTOR ABERTO 3418 (1K).
- Resistor 3417 (2K7) alterado.
- Resistor 3229 (1M) alterado.
VERTICAL DEFORMADO PARTES COMPRIMIDAS - Verificar capacitor 2230.
- Resistor 3418 (1k) aberto.
- Resistor 3417 (2K7) alterado.
VERTICAL FECHANDO INTERMINTENTE. - Verificar capacitores com possível fuga 2406 e 2407.
- INTEGRADO 7410
- DIODO 6410.
---------------------------------------------------------------------------------------------------------------------Dicas chassis KT3
BRANCO IRREGULAR - C429
- Verificar capacitor C583 sem capacidade.
BRILHO DEFICIENTE (POUCO BRILHO). - Verificar capacitor C192.
- Verificar capacitor C587 sem cap.
- Verificar resistor R574 3, 3MO alterado.
BRILHO EM EXCESSO - Verificar C370, C586, C464, D444, D445.
BRILHO VARIANDO OU INTERMITENTE - TS830 com fuga.
CHEIRO DE QUEIMADO OU COM FUMAÇA. - FUGA ENTRE CAPACITOR (C581) E CORPO DO POTENCIOMETRO DE FOCO (R582).
COM BARRA(S) OU FAIXAS VERTICAIS - TS242, TS244.
COMANDOS ATUAM INTERMITENTE. - Cabo de MAT com terminal solto.
CORES FRACAS - Verificar IC376.
DEMORA PARA MUDAR DE FUNÇÃO. - Verificar cabo de MAT e diodo D765.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - C325 COM FUGA.
- TRANSISTOR TS336 COM FUGA.
- D464 EM CURTO.
- Cabo MAT com terminal solto.
EFEITO VENEZIANA. - Verificar TD210.
ESCALA DE CINZA ALTERA INTEMITENTE. - Verificar capacitor C583 sem capacidade.
EXCESSO DE DEFLEXAO - Verificar capacitor C510.
IMAGEM SEM DEFINIÇÃO, IGUAL TRC FRACO. - Verificar resistor R574 3, 3MO alterado.
- Verificar soldagem da bobina de atraso de luminância S192 com solda fria.
LARGURA EM EXCESSO - TRANSISTORES TS485, TS490, TS494, CIRC.LESTE-OESTE.
- Verificar capacitores C561, C562, AMORTECIMENTO.
NÃO ABRE VERTICAL - Verificar YOKE.
- Verificar TS530, TS532.
- Verificar D585.
- Verificar C397, C398, C531.
NÃO FUNCIONA (FICA COMO DESLIGADO). - D292.
- TS562.
- D464 EM CURTO NÃO HA +129 OCORRE APENAS UMA OSCILAÇÃO NA MEDIDA DE TENSÃO.
- Integrado IC322.
NÃO TEM CONTRASTE - Verificar C422, C565, C566 e R565.
NÃO TEM CORES - TD210.
- R220, C276.
- C366.
- KT233.
POUCO BRILHO AO LIGAR - Verificar capacitores C586, C484.
SEM BRILHO (VER TB.TELA1) - C191.
- Transistor TS830 com fuga alta.
SEM FOCO. - Verificar capacitores C568, C569
- Fuga no soquete do TRC.
- Verificar resistor R574 (3, 3MO) aberto.
- Verificar possível solda fria no terminal terra da bobina de luminancia S192.
SEM LARGURA (SEM DEFLEXAO HOR) RISCO VERT. - Verificar TS485, TS490, TS494 e capacitores C561, C562, C484.
SEM SINCRONISMO H/V. - Verificar IC376, IC322, R371.
SEM SINCRONISMO HORIZONTAL. - Resistor 33K retorno do pulso H, ver capacitor alterado C322.
SO FICA EM STAND BY (POWER OFF). - Verificar C809.
SOM INTERMITENTE (FALHAS, SOLUÇOS). - Trilha aberta próximo a R816.
TELA CIANO (SEM VERMELHO) = VERM1 - Verificar TS242, TS244.
TELA CINZA (SEM VIDEO) - Verificar TD192.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - D587 ABERT.
- Solda fria no conector do +12 de U420.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - Verificar C334, C344, C352, C353.
- Verificar D343, D356, D461, TS336, TS562.
- D464 EM CURTO ACIONA RAPIDAMENTE, DEIXANDO A TENSÃO VO OSCILANTE MUITO BAIXA.
TENSOES ACIMA DO ESPECIFICADO - DIODO D461.
- Resistor R324 alterado (39K).
VERTICAL COM POUCA AMPLITUDE - Verificar capacitor C522.
- Resistores R502, R521.
- Transistor TS530.
---------------------------------------------------------------------------------------------------------------------
Dicas 29SX8674
APITO EM FUNCIONAMENTO (VER RUID8). - APITO NO SOM, NO CANAL DIREITO, VER INTEGRADO 7621 (INTERFACE PANEL).
COMANDOS ATUAM PARCIALMENTE OU MODO HOTEL - Verificar integrado EEPROM.
COMANDOS NÃO ATUAM (TODOS). - Verificar modulo PIP.
CORES BORRADAS - Verificar integrado 7530.
DANIFICA CAPACITOR - Verificar capacitor 2128 (680mf), VERIFICAR TRILHA DE INTERLIGAÇÃO ENTRE ESTE E O FUSÍVEL 1125.
DANIFICA DIODO - DIODO 6906, VER transformador 5945, PODE ESTAR SEM NUCLEO.
DANIFICA FUSIVEL - Fusível 1100 aberto, ver 7130 em curto.
- 1100, ver 3104 e 3105 alterado.
- Verificar 3102 (PTC).
DANIFICA SEMICONDUTOR IC OU TS - Transistor 7980, ver transformador de Linearidade horizontal (pode estar sem núcleo).
- 7903, ver 2744 (BC848) e 2744 (10nF).
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - transformador 5945, PODE ESTAR SEM NUCLEO.
DISPLAY OU DOS INDICA ERRO. - ER13 = ver +13 (M17 pino Cool e fusível 1301.
- ER5 = ver modulo PIP (pode mudar o nº do ER).
FAIXAS SUBINDO NA TELA. - Fuga no diodo 6530.
IMAGEM NEGATIVA. - Verificar resistor 3362 aberto do +12.
INTERFERENCIA NA IMAGEM - Barras subindo na tela, acrescentar capacitor 12nF em paralelo com a bobina desmagnetizadora.
LINHAS DE RETORNO (RETRAÇO). - VERIFICAR PINO DE CONTROLE G2 DO FLY BACK, PODE ESTAR COM MAU CONTATO OU SEM SOLDA.
- IC7705 (TDA2579B).
MUTE NÃO ATUA (FORA DE SINT.OU SEM ANTENA). - Fusível 1301 aberto.
NÃO CORRIGE LESTE-OESTE - 7980 -
- Verificar núcleo de 5980 sem não está sem ferrite.
NÃO CORRIGE LESTE-OESTE - S 5980 alterado.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Substituir junto com o IC7110 STR83145A (4822 209 90251), os capacitores C2110 (47nF, 50V) e C2113 (1uF, 50V).
NÃO FUNCIONA (FICA COMO DESLIGADO). DESLIGANDO-SE A PROTEÇÃO INDICA ER13 E NÃO HA SOM, VERIFICAR 7233 (VBE NÃO ATUA) SUBSTITUI-LO E ACRESCENTAR UM DIODO ENTRE COLETOR E EMISSOR, SENDO O LADO CATODO PARA O COLETOR.
- RESISTOR PARTIDA 3136 ABERTO.
- 7110 (STR8145A) aberto, a fonte dobradora não atinge 285V.
- Verificar transformador 5945 com núcleo solto.
- Verificar 7130 e 6133.
NÃO FUNCIONA EM 110V. - Integrado 7110 (STR80145).
NÃO FUNCIONA EM 220V. - Verificar capacitor 2139.
NÃO MUDA A COMUTAÇÃO. - Transistor 7110.
NÃO TEM CONTRASTE - Verificar capacitor 2960 ABERTO.
- INTEGRADO 7530. Obs. PIP normal.
PAINEL SEM ILUMINAÇÃO. - Lâmpadas 1911 ou 1912 aberta, substituí-las por 4822 134 40861 alterando os resistores 3913 e 3914 para 56R.
PONTO LUMINOSO AO DESLIGAR OU MANCHAS. - VERIFICAR SOLDAGEM DO FLY BACK, PINO DA LINHA DE CONTROLE DE FOCO E G2 COM MAU CONTATO OU SEM SOLDA.
SEM PIP - Verificar fonte de +15 volts e também a programação no modo de serviço OPTIONS=112(microp P83C055, 3094).
SEM PIP - FUSÍVEL 1301, FONTE DE +13 ABERTO.
SEM SINCRONISMO H/V. - INTEGRADO 7750 (TDA2595).
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar integrado 7145.
SEM TENSAO (VO, +B, HVT, ETC). - +B 285V, ver fusíveis 1100 e 1125.
SO APARECE "PHILIPS" NA TELA. - Verificar integrado 7750 (TDA2579).
- C2128, T7130.
SOM APRESENTA APITO OU ZUMBIDO. - Verificar 7621.
SOM BAIXO. - Na saída SURROUND, substituir 3612 e 3613 para 10K.
TELA AMARELA (SEM AZUL) - Verificar capacitor 2573 (220nF) SMD COM FUGA (com 250K).
TELA AZUL - Com inscrição PHILIPS, problema causado por falta de sincronismo, integrado 7750 (TDA2595).
- Verificar transistor 7320 (sem + 5V).
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Integrado 7467 TDA4651, pino 15 com 8V, normalmente e 1, 5V(Sand Castle).
- Verificar capacitor SMD 2573 (220nF) COM FUGA (aprox. 250K). 2695
- Verificar resistor 3550.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - Verificar resistores 3134 e 3136 (abertos) ou 7140 .
---------------------------------------------------------------------------------------------------------------------
Dicas chassis GR1-AL
AO LIGAR APARECE RUÍDO FORTE - VERIFICAR CAPACITOR C130.
- Diodo D180 com fuga.
APOS ALGUM TEMPO SOME IMAGEM - Verificar soldagem do fly back.
BARRA DE SINTONIA NÃO PARA.(SINT3/BARR3) - IC130 LINHA DO AFT NÃO CHEGA A 6V NO PINO 18, ver ajuste da bobina AFT.
- DIODO ALTERADO D181 (BZX79C5V6), fica sem sinal de coincidência, verificar TS180 e D180.
- Verificar TS933 fuga.
- Alguns aparelhos possuem um capacitor de 4K7 na posição C181 pode estar com fuga.
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). - Resistor R580, R552
- D415com fuga.
CANAL NÃO MUDA (TRAVA EM UM CANAL) - Possível fuga na chave SK7.
CHUVISCOS EM TODOS OS CANAIS (VER GANH1) - Verificar diodos D121, D124.
COM FAIXA ESCURA NO CENTRO (I). - Verificar resistor R500 (47O) alterado.
COM UMA OU MAIS BARRAS HORIZONTAIS - Verificar capacitor C222 (220nF) aberto.
CORES FRACAS - Diodo D415.
CORES SATURADAS - Diodo D415.
CORREÇÃO CLO DEFICIENTE. - Verificar capacitores C525 (47uF), C526 (18nF), C512 (18nF); transistores TS518 (BC548) TS517 (2SA1356); resistor R522(10O).
DANIFICA RESISTOR DANIFICANDO R565 VER C565, C566
DANIFICA SEMICONDUTOR IC OU TS - TRANSISTOR DE CHAVEAMENTO TS320 VER-]R321, C326
- TRANSISTOR DE SAÍDA HOR.TS508 VER-]U550, IC130
- CIRCUITO SAÍDA VERTICAL IC410 VER-]2406, C410
- TS508 (2SD1577), ver capacitor C502 (2N2) fuga.
DESLIGA AO MUDAR DE CANAL - Verificar capacitor C512 aberto.
DESLIGA APOS ALGUM TEMPO DE USO. - ALTERAR R523 PARA 1K5.
- SK1.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar capacitores C337, C162.
- Verificar transistor TS320.
- Verificar resistor R320 alterado.
- Verificar capacitor C512 aberto (18nF).
DISTORÇÃO NA IMAGEM. - Verificar capacitores C162, C182.
DISTORÇÃO NA PARTE SUPERIOR (ENTORTA). - VERIFICAR INTEGRADO IC130 (TDA8305).
DOS / MENU - COM CARACTERES ALTERADOS. - Verificar capacitores C921, C924.
FAIXA NA LATERAL DIREITA ( I). BRANCA/ROSA/ESCURA - Verificar soldagem do flyback.
IMAGEM NEGATIVA. - Diodo D415, linha do Sand Castle com fuga.
IMAGEM TREMULA (VER SERR1). - Verificar 5322. Abr95
- D365.
- Adicionar um fio interligando as duas blindagens de S180 ao TUNER, verificar após ajuste de S180.
INTERFERENCIA NA IMAGEM - POSSIBILIDADE DE R195 ESTAR ALTERADO.
- Listas pretas e brancas (zebra), capacitor C248 (22uF) aberto.
LARGURA DEFICIENTE - Resistor R341 alterado.
LARGURA EM EXCESSO - Verificar capacitor C312.
LINHAS DE RETORNO (RETRAÇO). - RESISTOR R552.
- DIODOS D410, D415.
- RESISTOR R195 ALTERADO.
LISTA BRANCA. (VERTICAL) - ACRESCENTAR: CAP.1K ANODO 6910 P, TERRA, R911 E R912.
NÃO APARECE CARACTERES / MENU. - Resistor R392.
- FUGA EM TS938.
- Resistor R931 alterado.
- Verificar IC410 (Sand Castle alterado).
NÃO ENTRA EM STAND BY. - IC900
- C925
- Verificar STATUS (ajustar versão).
NÃO FUNCIONA (FICA COMO DESLIGADO). - Ao desligar a proteção, fonte com 150V, capacitor C345 com fuga.
- Integrado IC401, deforma pulso Sand Castle, fazendo com que o micro não funcione.
- C162 no pino 1 do IC TDA8305.
- C351 aberto.
NÃO FUNCIONA QUANDO FRIO. - Verificar capacitor C512.
- Resistor R341.
NÃO PARA BARRA DE SINTONIA.(SCAN2/SINT3) - Resistor aberto R975, ver ramal AFT (6V).
- C162, C182 possível fuga.
- Verificar capacitor C930 (100pF) com fuga.
- Verificar ajuste S180, memorizar manualmente um canal e ajustar 6V pino 18 do IC130 (TDA8305).
NÃO TEM CONTRASTE - Diodos D415, D556.
- Transistor TS551.
- Verificar capacitor C555.
NÃO TEM CORES - Verificar capacitores C241, C228, C229, C243, C258.
- Integrado IC260.
- KT143.
- Verificar resistor R987 aberta, neste caso pino 5 fica com tensão baixa (2, 8V).
PERDE SINTONIA INTERMITENTE OU (LOOP). - C162, C171, C172, C955, C959, C960
- D959, D365, D121, D124
- R195
- TS957
PROCURA MAS NÃO LOCALIZA (BARR3/SINT3). - TS933 COM FUGA.
QUADRO CINTILANDO COM/SEM EXPANSAO "BLOOM". - Verificar o +70V varia, ver capacitor C237.
QUADRO PEQUENO - D365.
- R321.
QUADRO REDUZ APOS AQUECIDO - Fuga no D365 (5V6).
RISCOS ESCUROS HORIZONTAIS. - R415 ABERTO.
RONCO NO SOM - Verificar capacitor C139.
- Resistor R625.
- Verificar XR187 (4, 5MHz), e C187.
- Verificar capacitor C135 (47uF) aberto.
SEM DEFINIÇÃO DE TELA (CINZA/BORRADO). - Verificar capacitor C225 (33pF) com fuga.
SEM FOCO. - SOQUETE DO TRC, com fuga.
SEM SINCRONISMO H/V. - FUGA NO CAPACITOR C930.
- DIODO DE TENSÃO DE SINTONIA D959.
- Verificar capacitor C172 (220pF) ALTERADO.
- Verificar capacitor C130 sem capacidade.
SEM SINCRONISMO VERTICAL (VERT5). - Integrado IC410
- Verificar capacitores C156, C180, C181,
- DiodosD180, D181
- Transistor TS180.
- Alguns aparelhos tem dois capacitores a mais, um na posição C177 (1K8) e outro na C178 (180pF), possível fuga.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Verificar capacitores C955, C960.
SEM SINTONIA EM UHF. - Verificar C102 com fuga.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - C607, C135
- TS610, TS613.
SEM TENSAO (VO, +B, HVT, ETC). (+70 com 0V ou muito baixo)
1º) Abrir ponto PT2, o +70V aparece, ver U550, D512, U020, D508 e circuito de proteção (D535). Caso no apareça veja informações deste Chassis como (TENS2).
SINTONIA INTERMITENTE EM UHF. - Verificar INF.SERVIÇO 06CT90-20
- IC997
- C951
- Verificar capacitor C102 com fuga.
SINTONIA VARIANDO. - Diodos D124, D121.
- Fuga no diodo D365 (5V6).
SINTONIZADOR COM POUCO GANHO - UNIDADE VARICAP (210 47017).
SO FICA EM STAND BY (POWER OFF). - Cristal KT923.
- Integrados IC997, IC900.
SOM BAIXO OU SEM SOM EM AV. - DIODO D012.
SOM COM ESTALOS (CLICK, TOK). - Verificar capacitor C135.
SOM COM RUÍDO OU FRITURA - Verificar capacitor C135 (47uF) alterado.
SOM DIMINUI ACIONANDO VOL+ [(DISPLAY OK)]. - Verificar ajuste da bobina 4, 5mHz.
SOM DISTORCIDO OU FANHOSO. - ESTA INFORMAÇÃO E VÁLIDA APENAS PARA APARELHOS MONITORES SAIRAM COM UM TRANSISTOR A MAIS NA POSIÇÃO TS625, RETIRAR.
TELA AZUL - Resistor R710 .
TELA CIANO (SEM VERMELHO) = VERM1 - Verificar capacitor 2910 com fuga.
TELA CINZA (SEM VIDEO) - Verificar capacitor C172 COM FUGA.
- INTEGRADO IC040, QUANDO APARELHO AV.
- Verificar capacitor C225 (33pF) com fuga.
- Verificar capacitor C189 (100pF) com fuga.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Resistor alterado R556 (estava com 7k).
TELA METADE ESCURA OU COM RUIDOS. - INTEGRADO IC130 (no sentido vertical).
TELA ROXA (SEM VERDE) - Resistor 3721.
TELA VAI ESCURECENDO DA ESQUERDA PARA DIREITA. - TRANSISTOR TS245 COM FUGA.
TELA VERDE - IC997, IC900.
- S925
- D365, D945
- TS360
- KT923
- C921
- IC401, não gera pulso adequado para o micro e este trava provocando o defeito.
- Transistor TS943 (BC548) com fuga.
TENSAO VAI DIMINUINDO. - Fonte do +16V e do +70V, fuga no diodo D365 (5V6).
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) (+16 baixo com 70 normal), seguir este procedimento: 1º) medir coletor de TS502 menor de 50V ver: resistor R326 (1k8), resistor R321 (100O), capacitor C326, verificar
soldagem da bobina S320.
2º) tensão do coletor TS502 alta, ver: resistor R501 (27K) alterado, S505 em curto ou TS502 (BF483) aberto.
(+16 baixo e +70 baixo), verificar diodos D345, D365, D340, D320, C237 e TS348 (BC548) com fuga.
TENSOES ACIMA DO ESPECIFICADO - Resistor R340 aberto.
VERTICAL COM POUCA AMPLITUDE - Verificar capacitores com fuga C419, C426, C406, C407.
VERTICAL CORRENDO (SINC2). - POSSIBILIDADE DE R1 ESTAR ALTERADO.
- Quando em UHF, Micro IC900 defeituoso.
- Verificar, alguns aparelhos possuem um capacitor na posição C181 (4K7) possível fuga.
VERTICAL FECHANDO INTERMINTENTE. - Verificar capacitor C407.
VERTICAL TREMULO (ONDULANDO) - Verificar capacitores C162, C182.
---------------------------------------------------------------------------------------------------------------------
Dicas 15PF9936-14PF9945-23PF9945 - TV LCD
MODO DE SERVIÇO CLENTE. - Pressione a seqüência 1 2 3 6 5 4 ou pressione simultaneamente MUTE e qualquer tecla no TV por 4 segundos. Para sair desligue pela chave de rede. 02Fev04 Service Manual LC03 .
MODO DE SERVIÇO DE AJUSTE SAM. - Com um RC7150 DST Dealear Service Tool, pressione ALIGN, ou digite no RC 062596 + STATUS, para sair pressione EXIT no DST, pressione 0-0 no RC padrão ou ative Standby.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar capacitores C32 e C48 do Painel IPS.
VARIOS PONTOS BRANCOS SOBRE A TELA. - Remova capacitor SMD 2380 no Painel Scaler.
---------------------------------------------------------------------------------------------------------------------
Dicas 48PP790-54PP700- projeção
COM UMA OU MAIS BARRAS HORIZONTAIS - Verificar C 459, 474, 409, L804.
CONTRASTE DEFICIENTE - Divisor SPLITTER (MAT) com defeito.
CONTRASTE DEFICIENTE - Divisor SPLITTER (MAT) com defeito.
EXCESSO DE DEFLEXAO - IC55 com registro de identificação errado. Em modo de prog.
o registro de numero 37 devera ser conforme abaixo:
TA8859P.20
TA8859CP.52
EXCESSO DE DEFLEXAO - IC55 com registro de identificação errado. Em modo de prog.
o registro de numero 37 devera ser conforme abaixo:
TA8859P.20
TA8859CP.52
INTERFERENCIA NA IMAGEM - Interferência tipo "crosstalk" de vídeo. Verificar e acrescentar capacitor C83 (100µF, 50V) entre a junção do Q3, R6 e terra.
LARGURA DEFICIENTE - R475 (1, 5E 2W)
LARGURA DEFICIENTE - R474 (1, 5E 2W)
NÃO FUNCIONA (FICA COMO DESLIGADO). - C628 (.22, 50V) em curto. Verificar R402, C401, C408 e IC400
NÃO TEM CORES - IC600 (curto no pino 46). Verificar também C619 de 330k.
NÃO TEM CORES - IC600 (pino 46 curto). Verificar C619 valor de 330k.
QUADRO CINTILANDO COM/SEM EXPANSAO "BLOOM". - Verificar integrado IC402 (cold side).
SEM SINCRONISMO VERTICAL (VERT5). - Provável erro na programação. Entrar no modo de serviço e confirmar a tabela.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Verificar cabo de conexão A402 pino 1 (+130V).
SOM AUMENTA SOZINHO - Soltar J307 e verificar se o problema acaba. O painel de convergência provoca este tipo de defeito.
SOM AUMENTA SOZINHO - Soltar J307 e verificar se o problema acaba. O painel de convergência provoca este tipo de defeito.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - R818 (1E) aberto. Perde o MAT.
para mais dicas baixe o arquivo no seguinte link: www.assistenciatecnicaonline.com/dicasprojecao.pdf
---------------------------------------------------------------------------------------------------------------------
Dicas chassis GR1-CL
ACIONANDO CROWBAR. - R372 ABERTO.
- Verificar TS352 com fuga.
ALGUNS CANAIS SEM SINTONIA OU INTERMITENTE. - Verificar diodo D108 com fuga.
AO DESLIGAR PERMANECE RISCO NA TELA - VERIFICAR MODULO SOPS, NÃO USAR PLACA DO 28" PARA O DE 21".
AO DESLIGAR PERMANECE RISCO NA TELA - VERIFICAR C507 (10uF) NO PINO 15 DO IC500.
- VERIFICAR PLACA SOPS, NÃO E POSSIVEL USAR PLACA DO TV 28" NO DE 21".
APARECE DOS / MENU, POREM, SEM IMAGEM. - VERIFICAR IC570.
AQUECE BOBINA - BOBINA S320, VERIFICAR C307.
AQUECENDO TRANSISTOR - TS305 AQUECENDO VER YOKE PODE ESTAR EM CURTO OU C307 ABERTO.
- 7508 AQUECE VER 5505, IMAGEM DOBRA NO MEIO DA TELA -
- AQUECE TRANSISTOR (BUK), VERIFICAR BOBINA S322.
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). - VERIFICAR LINHA DE SAND CASTLE (PINO 24 DO IC 430), IC430 DEFEITUOSO.
- VERIFICAR LINHA DO 180, CASO ESTEJA BAIXO, PODE HAVER DEFEITO NA PLACA DE SINCRONISMO (7180).
- TRANSISTOR TS910 (BC338).
- Verificar integrado IC200 (vertical).
BRILHO DEFICIENTE (POUCO BRILHO). - Verificar resistores R116, R136 e R156 (1K) alterados.
BRILHO EM EXCESSO - Verificar diodo D371 com fuga.
BRILHO VARIANDO OU INTERMITENTE - DIODO D507 (IN4148).
CANAL NÃO MUDA (TRAVA EM UM CANAL) - IC350 - (VERIFICAR PROGRAMAÇÃO.
CHUVISCO EM ÁUDIO E VIDEO - D113, OCORRE GERALMENTE COM SINAL FRACO DE ANTENA.-
COM BARRA(S) OU FAIXAS VERTICAIS - Acrescentar capacitor no pino 4 e outro no pino 5 do transformador SOPS.
- Substituir diodo D113 por BAS11.
- RISCO PRÓXIMO AO OSD OU NA LATERAL DIREITA VERIFICAR TS330.
COM FAIXA CLARA NA PARTE INFERIOR DA TELA (_). - Verificar capacitor C229 ALTERADO (1, 5uF).
COM RUIDOS COR ROSA. IC470.
COMANDOS NÃO ATUAM (TODOS). - Receptor remoto.
CONTRASTE DEFICIENTE - Verificar capacitor C370.
- RESISTORES R369, R370 ABERTOS.
CONTRASTE INTERMITENTE - Verificar integrado IC350 (EPROM).
COR INTERMITENTE - AO AQUECER IC570, APARECE COR INTERMITENTE, VERIFICAR: IC300, IC570 OU TS596.
- Verificar capacitor C370 ALTERADO.
CORES INVERTIDAS OU TONALIDADE ALTERADA. - CIRCUITO INTEGRADO 7207 (HEF4661).
CORES SATURADAS - SUBST.R152 P, 330.$$#- Verificar integrado IC570 (HEF4053) ver pino 2 ou 15 com tensão alta.
DANIFICA FUSIVEL - VL451 ABERTO, VER INTEGRADO DE SAÍDA DE AUDIO.
DANIFICA RESISTOR R369, R370, R360 VER PINO 7 DO FLY BACK.
DANIFICA SEMICONDUTOR IC OU TS - ENTRA EM CURTO TRANSISTOR DE SAÍDA HORIZONTAL, VER CAPACITOR C307.
- DANIFICA INTEGRADO DE SOM IC757 INTERMITENTE, VERIFICAR CAPACITOR C462, POSSIBILIDADE DE ESTAR COM TERMINAL QUEBRADO.
- TS305 SH danificado, ver capacitor C306.
- IC757= Se o aparelho esta usando "SPLITER" de MAT, verificar o aterramento, deve ser usado o terra do lado do painel do flyback.
DESLIGA AO MUDAR DE CANAL - Resistor R372 aberto.
DESLIGA APOS ALGUM TEMPO DE USO. - INTEGRADO IC205 (TDA2579).
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - VERIFICAR CIRCUITO OSCILADOR IC205.$$#- VERIFICAR D459.
DESLIGA LOGO APOS LIGAR. - YOKE EM CURTO.
- Integrado IC205.
DISPLAY INDICA CANAL ERRADO (OU DOS). - Verificar EEPROM.
DISTORÇÃO NA IMAGEM. - Verificar integrado IC570 (HEF4053), medir pino 2 e 15, caso esteja alta provável defeito do IC.
DISTORCE COM RGB DIGITAL Feito no campo inclusão de trimpot 1K na entrada de sincronismo, sendo ajustado com o micro utilizado (Empresa Finambras).
DOS / MENU - CORRENDO VERTICAL. - Verificar capacitor C345 ABERTO.
EXCESSO DE DEFLEXAO - Verificar capacitor C227.
- Verificar capacitor C229.
FAIXA ESCURA NA PARTE SUPERIOR (-). - Verificar capacitor C225 ALTERADO (1000uF).
IMAGEM SERRILHADA (VER TREM1). - Verificar cabo do AQUADAG, possível solda fria na placa do TRC.
LED(S) PISCANDO. (REPETITIVAMENTE) - Verificar componentes ligados a SDA e SCL, IC300 (micro), IC350 (EPROM), Tuner, modulo PIP, S306, S307 e resistores: R, R349, R350 e R351.
- Receptor remoto.
LINHAS DE RETORNO (RETRAÇO). - Verificar resistor R107.
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - Linhas escuras na parte superior acompanhado de ruído no som e serrilhado na imagem, verificar soldas frias na placa do TRC.
LOOP AO MUDAR CANAIS. - RESISTOR R330 -
- Diodo D108 com fuga.
MANCHAS NA IMAGEM (FALTA DE PUREZA). - TRANSISTOR TS475.$$#- Solda fria na bobina desmagnetizadora.
MATIZ IRREGULAR. (COLORAÇÃO DIFERENTE) - 3405 JUMPEAR.
MUDA CANAL SOZINHO - VERIFICAR POSSIBILIDADE DE TRILHA OU RESISTOR (R317 - 47K) ESTAR ABERTO.
NÃO ACEITA COMANDO DO REMOTO U300
NÃO AJUSTA O VOLUME IC205-] TDA2579, B
NÃO APARECE CARACTERES / MENU. - INTEGRADO IC570.
NÃO FUNCIONA (FICA COMO DESLIGADO). - D352, D353, D450 COM FUGA, NÃO APARECE VO.$$#- TS456, TS455 COM FUGA.$$#- TS306 EM CURTO.$$#- DIODO D459.$$#- CHAVE SK1 QUEBRADA.$$#- TRILHA QUEBRADA PINO 6 DO T418.$$#- DIODO EM CURTO D440.$$#- Resistor R425 aberto.
NÃO FUNCIONA EM ÁUDIO E VIDEO NÃO ENTRA AV NO PIP MICRO COM DEFEITO SUBSTITUIR.
NÃO SEGURA MEMORIA (PERDE INFORMAÇÃO). - Na sintonia, verificar diodo D108.
NÃO SINTONIZA TV A CABO SUSBS.R152 PARA 330 OHMS.$$#- VERIFICAR IC350.
NÃO TEM CORES - TRANSISTOR TS596 (BC548) ABERTO, OU INTEGRADO IC300 (MICRO) E CHAVEADOR DE Y, C IC570.
NÃO TEM SOM EM CANAIS STEREO, OU E BAIXO. - Verificar integrado IC600.
NO FUNC. ESTALO DE BAIXA FREQUENCIA. - FUGA NO DIODO D507.
PERDE CONTRASTE COM BARRA DE SINTONIA OU DOS. - Verificar EEPROM.
PERDE SINTONIA INTERMITENTE OU (LOOP). - IC205 DEVE SER TDA2579, B.$$#- Verificar SE JA ESTA MODIFICADO (R160 DEVE SER DE 3K9).$$#- TS910.$$#- Verificar capacitor C128.$$#- EM USO CABO SUBSTITUIR R152 P, 330R.$$#- Verificar FUGA em D507 anodo no MAX 4V.$$#- Diodo D108 com fuga.
PIP COM RUÍDO (SINAL) MICRO, NÃO HA SINTONIA.
PIP COM TELA ESCURA. IC970.
PONTO LUMINOSO AO DESLIGAR OU MANCHAS. - FONTE DE +12V, VERIFICAR CAPACITOR C179 -
PROCURA MAS NÃO LOCALIZA (BARR3/SINT3). - Verificar diodo D108.
QUADRO PEQUENO - DIODO 6365 -
- Verificar capacitor C225.
QUADRO VARIA COM O BRILHO - VERIFICAR POSSIVEL FUGA EM D106.
- Verificar capacitor ABERTO C307 (27K).
RUIDO FRACO C/ ANTENA (CHUVISCO) - Substituir diodo D113 por um BAS11.
SEM COR NA PARTE SUPERIOR. - TRANSISTOR TS475.
SEM LINEARIDADE VERTICAL. - VERIFICAR C225, C229.
SEM PIP - CIRCUITO INTEGRADO IC970.
SEM SOM EM ALGUNS CANAIS. - integrado IC600 (TDA3833). Obs.: Não havia som só no canal 5, isto ocorria porque nos canais estéreos estava chaveado para SAP, como neste canal não havia som no SAP a emissora ficava sem som.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - IC757.
- VERIFICAR FONTE DE 12Vg. (TS910) COM FUGA.
- VERIFICAR S134, XR155.
- CIRCUITO INTEGRADO (FI) IC125.
- Fuga em C772 ou C773.
SOM COM RUÍDO OU FRITURA - Verificar cabo do AQUADAG, possível solda fria na placa do TRC.
SOM INTERMITENTE (FALHAS, SOLUÇOS). - Verificar cristal XR155.
SOME DOS AO ACIONAR MENU. - RECEPTOR REMOTO.
TELA AMARELA (SEM AZUL) - IC470.
- TRANSISTOR TS 152 .
TELA AZUL - RESISTOR R149.$$#- INTEGRADO IC500 (TDA4680).
TELA BRANCA, SEM RETRAÇOS. - INTEGRADO IC570.
- TRANSISTOR TS952 (BC558).
TELA CIANO (SEM VERMELHO) = VERM1 - TRANSISTOR TS112.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Integrado IC200.
- Verificar capacitor C370 ABERTO.
- CINESCOPIO EM CURTO B010.
- D507 OU C188 ABERTO, VER também TS156 COM FUGA.
- S548 aberta, ao aumentar G2 tela fica roxa.
TELA ROXA (SEM VERDE) - TRANSISTOR TS 130.
TELA VAI ESCURECENDO DA ESQUERDA PARA DIREITA. - SOLDA FRIA NO RESISTOR R543.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - RESISTOR R245 ABERTO.
- Verificar diodo D371 com fuga.
- Tensão do + 5V, verificar D458 e D459.
TENSOES ACIMA DO ESPECIFICADO - S320 ABERTA AUMENTA VO.
- TENSÕES DO FLY BACK ALTAS VER PINO 7 DO T305.
- TENSÃO VO COM 200V INTERMITENTE, VERIFICAR R445 (ALTERADO).
VAI PARA STAND BY APOS ALGUM TEMPO. - VERIFICAR BOBINA (S320) ABERTA.
VERTICAL COM POUCA AMPLITUDE - Verificar capacitor C345 ABERTO.
- Verificar capacitor C225.
VERTICAL CORRENDO (SINC2). RETIRAR QUANDO HA PROBLEMA COM ANTENA.
---------------------------------------------------------------------------------------------------------------------
Dicas chassis CTO-C
CANAL NÃO MUDA (TRAVA EM UM CANAL) - Verificar resistor R443 aberto.
COM UMA OU MAIS BARRAS HORIZONTAIS - Verificar IC201.
COR INTERMITENTE - R428 ALTERADO DEVIDO FUGA EM D410
DANIFICA SEMICONDUTOR IC OU TS - TS530 DANIFICANDO VERIFICAR C602 COM SOLDA FRIA - .
- VERIFICAR INFORMAÇÃO DE CTO-L.
- TS405 FUGA EM C413
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - SOLDA FRIA EM C602.
IMAGEM DOBRADA NA HORIZONTAL (-). - RESISTOR R425 ALTERADO (5k6).
IMAGEM TREMULA (VER SERR1). - UNIDADE FI.
LARGURA DEFICIENTE - RESISTOR R428 ABERTO 4, 7R, SO E POSSIVEL NOTAR QUANDO SE DESLIGA A PROTEÇÃO E SE AUMENTA UMA CARGA NA FONTE.
LINHA FINA NO CENTRO (HORIZONTAL). R443 ABERTO.
MUDA CANAL SOZINHO - Verificar capacitor C462 com fuga.
- Diodo com fuga D542.
NÃO FUNCIONA (FICA COMO DESLIGADO). - D636
- FUGA NO SCR D615 (SF2D41), A FONTE FICA EM ESTADO MIXTO DE STAND BY E FUNCIONAMENTO.
- RESISTOR R428 ABERTO(4, 7R) DO LESTE OESTE, COMO O CIRCUITO FICA COM POUCO CONSUMO, A FONTE NÃO PARTE NORMAL FICANDO COM FUNCIONAMENTO IRREGULAR.
OSCILAÇÃO (ALEATORIA EM QQ CIRCUITO). - Verificar capacitor C331.
SO SINTONIZA CANAL 2. - Resistor R443 aberto, quando com contraste vai para o canal 2.
- Verificar diodo D542 com fuga.
TENSAO VARIANDO. - Verificar capacitor C331.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - Todas as fontes, verificar diodo D636.
---------------------------------------------------------------------------------------------------------------------
Dicas chassis NCF-NRC
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). R593
C582
NÃO TEM CONTRASTE R073
NÃO TEM CORES C206
R200
---------------------------------------------------------------------------------------------------------------------
Dicas GR6-LS
APARELHO NÃO SAI DE AUTO DEMOSTRAÇÃO. - IC7346 (EEPROM).
CHUVISCO EM ÁUDIO E VIDEO - Verificar COMB FILTER, possível defeito no regulador de 5V (7905).
COM IMAGEM POREM SEM AUDIO - Verificar conexão painel de áudio ao monopainel.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - R3534
- Ao desligar fica em standby, verificar terminal coletor T7502 (saída horizontal) quebrado.
- Mau contato no 5502.
DISTORÇÃO NA IMAGEM. - C2233 com fuga.
IMAGEM SEM DEFINIÇÃO, IGUAL TRC FRACO. - Em uma das cores, verificar 7051, 7051, 7053.
INTERFERENCIA NA IMAGEM - Verificar regulador 7905 (5V) no painel COMB FILTER.
LED(S) PISCANDO. (REPETITIVAMENTE) - Cinco vezes, verificar possível curto no TSH 5503.
- Seis vezes, verificar diodo 6505 em curto, ver também TSH 5503.
- Verificar transistor 7502 (terminal quebrado).
- R3537 (2K7) aberto.
LINHAS DE RETORNO (RETRAÇO). - C 2587 elco do +16V. A tela fica escura com retraços coloridos.
LINHAS DE RETORNO (RETRAÇO). - R3060 (22R).
MODO SERVICO FABRICA. - Caso apareça FA, FB, . no lugar de SA, SB, ., pressione VOL- e CAN+ simultaneamente para sair.
NÃO ABRE VERTICAL - Verificar capacitores soldados nos terminais do EEPROM (filtro) tem provocado apagamento da parte superior da tela.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar possível curto no TSH 5503.
- Verificar transformador SOPS (pino 8 com trilha quebrada).
- Verificar transistor 7502 (terminal quebrado).
- R3422 ou R3423
- 6409 com fuga provoca queima do resistor 3419 (10E).
- C226 (100k) em curto.
- Micro sem atuação, verificar circuito reset C2321 e 6300.
- R3424 aberto.
PERDE SINTONIA INTERMITENTE OU (LOOP). - Se aparelho fica OK em outro sistema (PALN, NTSC), verificar painel COMB FILTER, possibilidade de defeito do regulador de 5V.
- Verificar tabela de programação (mudar BANK 00 para BANK 01) e verificar endereços: F8=A9, F9=B7 (25") e F8=CE, F9=FF (29").
REMOTO "LOCATOR" NÃO ATUA. - Alterar no BANK1 F9 de FF para F7.
RUIDO NO SOM - T7230 (pino 7 bimos).
- C2755 sem capacidade.
SEM SINCRONISMO HORIZONTAL. - C2503.
SEM SINTONIA CANAIS BAIXOS. - Possível unidade de sintonia com defeito (U1290).
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - EEPROM corrompido provoca perda de som.
- C2807 (pino 7 estéreo decoder) provoca perda de um dos canais.
SO FICA EM STAND BY (POWER OFF). - 1262 (cristal do bimos).
TELA AZUL - Verificar integrado 7053.
TELA BRANCA, SEM RETRAÇOS. - R3060 (22E), tela branca ao ligar e em seguida o aparelho desliga.
TELA CINZA (SEM VIDEO) - R3060 (placa tubo) aberto.
- Sem luminância e com linhas de retraço, verificar IC7273 (TDA4662).
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - R3585, 3586.
- Tela escura com linhas de retraço. Verificar e ou reprogramar os endereços que provavelmente estão alterados.
TELA VERDE - Verificar integrado 7051.
VAI PARA STAND BY APOS ALGUM TEMPO. - Verificar 7655 (fuga).
VERTICAL DEFORMADO PARTES COMPRIMIDAS - C2226 (pino 51 bimos) provoca compressão da parte inferior da tela.
---------------------------------------------------------------------------------------------------------------------
Dicas 21PT836-25PT548-29PT554-33PT574
APITA FORTE (FONTE), MAS NÃO FUNCIONA. - Verificar diodo zener 6514 (BZX55-C18).
BLOQUEADO OU CHILD LOCK. - Verificar transistor RESET 7604, na duvida substituí-lo, pois o mesmo passa a funcionar após aquecido.
BLOQUEIA DURANTE SEARCH / SCAN. - Verificar posição 2002, caso o valor seja 220uF substituir por outro de 100uF.
COMO ENTRAR NO MODO AJUSTE. - Jumpear M28 e M29, isto permite o acesso ao modo SDM.
CORES CINTILANDO. - Cor amarela, verificar, adicionar capacitor de 1nF no Monopainel posição 2221.
DANIFICA SEMICONDUTOR IC OU TS - Circuito integrado vertical resistores 3401, 3402, 3405: verificar possibilidade de defletora em curto.
- FET 7518, verificar resistor 3525 aberto.
- IC vertical, verifica diodo 6403.
DESLIGA APOS ALGUM TEMPO DE USO. - Verificar integrado vertical.
DESLIGA LOGO APOS LIGAR. - Verificar 7833 e 7400.
INDICA F. - Pressionar VOL[ e CANAL[ por 5 segundos.
LED(S) PISCANDO. (REPETITIVAMENTE) - 1X, verificar resistor 3651.
LINHAS DE RETORNO AO LIGAR. - Entrar no Modo SDM e selecionar Option "AS" "OFF".
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - Verificar capacitor 2409 aberto (47uF).
MODO SERVICO FABRICA. - Pressionar VOL(-) e CANAL(-) por 5 segundos.
NÃO FUNCIONA (FICA COMO DESLIGADO). - LED STBY apagado também, verificar transistor SMD 7604 do RESET, na duvida troca-lo, pois este componente passa a funcionar se aquecido.
- LED STBY apagado, verificar diodo 6600 e capacitor 2675 em curto, no circuito regulador de 3, 3V.
- Verificar resistor 3651, pode indicar com uma piscada no LED.
- Verificar 7518 (4806 130 47448), 2508, 7401, 7833 e 7601.
- Verificar diodo zener 6514 (BZX55-C18), na duvida substituir.
- Verificar TSH 5445.
- Verificar jump 4554 ou 7402.
- Verificar transistor 7603 e diodo 6601.
NÃO TEM CORES - Verificar possível fuga no capacitor SMD 2221 3, 3nF no pino 36 do 7250.
SEM SINCRONISMO HORIZONTAL. - Verificar possível fuga no capacitor 2221 3, 3nF no pino 36 do circuito integrado 7250.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar EEPROM, ver ajuste de OPTION BIT antes de substituição.
SINTONIA VARIANDO. - Verificar possível alteração nos diodos 6003 e 6004.
SO FICA EM STAND BY (POWER OFF). - Verifica 7401.
SOM BAIXO OU SEM SOM EM AV. - Verificar programação da EEPROM.
VOLUME SO MINIMO OU SO MAXIMO. - Verifique, acrescente 2951 10uF.
- Verificar se não está ativo modo Hotel.
---------------------------------------------------------------------------------------------------------------------
Dicas L04-29PT5642/4641-32PW6542-28PW6441
COM BARRA(S) OU FAIXAS VERTICAIS - Quando liga a imagem fica deslocada para a direita com uma barra escura do lado esquerdo, verificar possível fuga no capacitor 2486 (27pF).
NÃO ABRE VERTICAL - Verificar possível alteração (fuga) no capacitor 2461 (CAP CER SMD 1nF).
RELOGIO ATRASANDO - Isto ocorre quando utilizando versão de software abaixo de 1.4. Neste caso é necessário corrigir a versão de software utilizando interface IIC (Consultar Suporte).
VERTICAL FECHANDO INTERMINTENTE. - Verificar possível alteração (fuga) no capacitor 2461 (CAP CER SMD 1nF).
---------------------------------------------------------------------------------------------------------------------
Dicas 25PT5531-29PT4631/4640-28PW6431
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar possível alteração no capacitor 2455 (47µF).
FLASH NAS LATERAIS COM TELA BRANCA. - Verificar capacitor 2209 substitua por capacitor elco de 10µF (4822 124 40248).
- Caso a ação anterior não resolva completamente o problema tente eliminar o capacitor 2210.
IMAGEM SERRILHADA (VER TREM1). - Verificar resistor 3241, possibilidade de estar aberto ou alterado.
NÃO ALTERA FORMATOS DE TELA. - Alguns circuitos impressos tiveram erro de "print" no período inicial de produção na posição 6464, ao substituir este item verifique o posicionamento pelo esquema elétrico.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - VO 140 (com 130V) verificar, substituir diodo zener 6541.
---------------------------------------------------------------------------------------------------------------------
Dicas 29SX8879
APITO EM FUNCIONAMENTO (VER RUID8). - VERIFICAR TSH 5900.
- Verificar capacitor 2905 (39nF) encostando em componente próximos.
BRILHO VARIANDO OU INTERMITENTE - Verificar capacitor 2180.
COMANDOS NÃO ATUAM (TODOS). - Funciona apenas pelo controle remoto, verificar 7223 EEPROM.
CORREÇÃO CLO DEFICIENTE. - Verificar 5980.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar diodo 6133 com fuga.
NÃO FUNCIONA EM 110V. - Verificar integrado 7110.
PIP INTERMITENTE - Conector 1601 com fio vermelho partido.
TELA AMARELA (SEM AZUL) - Resistor 3149 aberto.
TELA AZUL - Erro no ajuste de G2.
TELA DEMORA PARA APARECER - Verificar 7553.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Verificar mau contato no cabo L9.
VERTICAL COM POUCA AMPLITUDE - Verificar capacitores 2740 e 2741.
VERTICAL FECHANDO INTERMINTENTE. - Vertical intermitente com eventual risco na tela, verificar D6742 e C2742(+12D).
---------------------------------------------------------------------------------------------------------------------
Dicas 14PV461-20PV471 canguru
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). - Verificar 3592, caso aberto ver terminais do plug 1926 compridos.
CONTRASTE DEFICIENTE - Verificar diodos 6551, 6552 e capacitor 2751.
COR INTERMITENTE - VERIFICAR PROGRAMAÇÃO DA EEPROM IC7881. COM SINAL DEFICIENTE DA FITA PROVOCA ALTERNAÇÃO DE SISTEMAS PALM E NTSC.
DESLIGA SOZINHO. - Verificar diodo 6513.
- Verificar: TS7550, 6343, 6550, 6551, 6552, 6553, 6554, 6568, 7290.
- Verificar capacitor 2551.
EFEITO MACROVISION. - A reproduzir DVD tela escurece e clareia aleatoriamente, isto e causado pela proteção de Macrovision, neste caso adicione um resistor de 4k7 entre os pinos 10 e 21 do 7140
LA7440S (Y, C PROCESSING).
FUNCIONA INTERMITENTE (VER DESL2). - TS 7212 com fuga, horizontal intermitente.
- Verificar diodo 6315.
LED(S) PISCANDO. (REPETITIVAMENTE) - Verificar diodo 6335 com fuga.
NÃO ABRE VERTICAL - Verificar resistor 3531 e diodo 6513.
NÃO APARECE CARACTERES / MENU. - T7585 com fuga, provoca ausência do DOS, as vezes não muda de canal, satura vermelho ou verde.
- S1802, 7801, sem pulsos nos terminais 25, 26, 27.
NÃO ATUA FUNÇÃO TAPE. - Fita presa, verificar integrado 7410.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar transistor 7587, deve haver 4, 8V no coletor.
- Sem partida, T7212 com fuga; tensão pino 10 BIMOS ausente, defeito no mesmo.
- Sem +12A, verificar 7691, 7692, R3695 alterado.
- +8 ausente ou baixo, verificar ramal 5AS, 14M1 (SECUNDARIO DA FONTE), R3269, 7242, 7243, 7244, 5371.
NÃO FUNCIONA EM 110V. - Verificar integrado 7310.
PONTO LUMINOSO AO DESLIGAR OU MANCHAS. - Verificar resistores: 3540, 3541, 3551 e diodo 6555.
SEM PULSO DO OSCILADOR HORIZONTAL. - Verificar transistor 7587.
- TS7212 com fuga.
SO FICA EM STAND BY (POWER OFF). - S 5550
- R 3408 aberto.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - TS7102, TS7113 com fuga.
- IC7900, T7550 em curto, som é normal.
TENSAO OSCILANDO (PULSANDO). - Verificar diodo 6335 com fuga.
VAI PARA STAND BY APOS ALGUM TEMPO. - Verificar trilhas do trimmer 2806.
- Verificar diodo 6513.
VAI PARA STAND BY INTERMITENTE. - Verificar diodos 6552, 6554, 6551.
VERTICAL FECHANDO INTERMINTENTE. - Verificar diodo 6513 e resistor 3531.
---------------------------------------------------------------------------------------------------------------------
Dicas chassis NCF
APITA FORTE (FONTE), MAS NÃO FUNCIONA. - VERIFICAR CAPACITOR C323 ALTERADO (COM POUCA CAPACIDADE) OU ABERTO.
- INTEGRADO IC875.
AQUECENDO RESISTOR R681 AQUECENDO E SOM FANHOSO COM BARRAS NA TELA, VERIFICAR CABO DA BLINDAGEM (FIO AZUL) LIGADO A LINHA DO FALANTE -
AQUECENDO TRANSISTOR - TS355 verifique C371 ou solda fria no mesmo.
- Saída transistor de som 7680, ver diodo 6683 (IN4148) aberto.
BARRA DE SINTONIA NÃO APAGA - Verificar circuito integrado IC875.
BRILHO EM EXCESSO - Verificar R583.
CHEIRO DE QUEIMADO OU COM FUMAÇA. - VERIFICAR CAPACITORES DA PLACA DE ANTENA, PRINCIPALMENTE C997 COM FUGA.
COM BARRA(S) OU FAIXAS VERTICAIS - Verificar Integrado IC875 (TDA2577).
COM FAIXA CLARA NA PARTE SUPERIOR (-). - VERIFICAR CAPACITORES FILTROS DE +12 (C587).
COM FAIXA ESCURA NO CENTRO (I). VER TRANSFORMADOR DRIVER 5505, POSSIBILIDADE DO NUCLEO ESTAR SOLTO.
COM FAIXA NA LATERAL ESQUERDA (I ). VER FILTRO DE +12V C587.
COM SOMBRAS HORIZ. EM TODA TELA - AO ACIONAR O CONTRASTE REALÇA O SINTOMA, AS AREAS CLARAS DA TELA PROVOCAM UMA ESPECIE DE SOMBRA NO SENTIDO HORIZONTAL DA TELA, VER FILTRO DA LINHA DE CONTRASTE C236.
COM UMA BARRA ESCURA NO CENTRO - Verificar: C160, C154, C847, C843, C854, C840, C849, C844.
COMANDOS NÃO ATUAM (TODOS). - FUGA NO TRANSISTOR TS032.
CONTORNOS ESPELHADOS NA IMAGEM - C236.
CONTRASTE DEFICIENTE - CURTO BOBINA DESMAGNETIZADORA COM AQUADAG.
COR INTERMITENTE - Verificar C203, C205, C206, C220, C876.
- Verificar IC200.
- R223 PROVOCA DESCOLORAÇÃO IRREGULAR DA TELA OU AUSENCIA DE CORES.
- VER FILTRO DE +12V C587.
CORES INVERTIDAS OU TONALIDADE ALTERADA. - Verificar IC200.
CORES SATURADAS VER FILTRO DO +12V C587.
CORREÇÃO CLO DEFICIENTE. - C515, SO AJUSTA NA PARTE SUPERIOR.
- BOBINA S508.
DANIFICA BOBINA OU TRAFO. - S508possibilidade de D564 em curto.
DANIFICA CAPACITOR - C507 VER-]D564 em curto.
DANIFICA DIODO - D564, ver capacitor C371.
- D323 e D325, ver C334 ou D334 com fuga.
DANIFICA FUSIVEL - Fusível VL391possibilidade de C330 com fuga.
DANIFICA RESISTOR - R680 VER TRILHAS DO S564.
- R508 verifique D564 em curto.
- R332, 333possibilidade de C334 com fuga.
- R404 verifique C410
- R310, VERIFICAR S309 (FUGA).
- R310, TRANSISTOR TS309 (FUGA).
- R388, VER POSSIVEL SOLDA FRIA EM D380.
DANIFICA SEMICONDUTOR IC OU TS - IC400 verifique D334
- TS355 verifique D564, C371
- Integrado IC681, TS330 e TS331, possível fuga em D334 ou C334.
DESLIGA AO MUDAR DE CANAL - TS520.
- VERIFICAR RESISTORES DO CIRCUITO DE PROTEÇÃO, RESISTOR R337 ABERTO (1e).
DESLIGA APOS ALGUM TEMPO DE USO. - C037.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar capacitorES:318, 319, 324, 325, 353
- RESITORES:322, 323, 324, 327, 330, 325, 340
- TRANSISTORES:362, 369
- MC TSH
- Cristal XR012 (6MhZ).
- Diodo D564.
- INTEGRADO IC875.
- TRIMPOT: R325 E R871.
- Verificar capacitor C317 com fuga (470pF).
DISPLAY APAGADO - MICROPROCESSADOR IC010.
DISPLAY INDICA CANAL ERRADO (OU DOS). C155 COM FUGA.
DISTORÇÃO NA PARTE INFERIOR (ENTORTA). - D895
- Verificar FILTRO DE +12V C587.
EFEITO SPOOK. - VERIFICAR USO DE CAPACITOR 18nF DO COLETOR DE TS355 A TERRA, ACRESCENTAR CASO NÃO POSSUA.
EXCESSO DE DEFLEXAO - C410.
- Integrado IC875.
- VERIFICAR R421 VALOR CORRETO 1, 8R.
FICA CLARA SEM SINAL OU SINAL FRACO. - Verificar capacitor +12V C587.
- Verificar capacitor C154.
HORIZONTAL ONDULANDO VER FILTRO DE +12V C587.
PARA MODELOS MONITORES VER TS9287 COM FUGA
IMAGEM NEGATIVA. VER FILTRO DE +12V C587.
NOS MODELOS MONITORES: VARIANDO SINTONIA E DEFORMAÇÃO EM TODA A TELA VERIFICAR TS927 NO MODULO AUDIO E VIDEO.
IMAGEM SERRILHADA (VER TREM1). - R592
- MC J560.
- Verificar FILTRO DE +12V C587.
- Verificar capacitor C868 (10uF).
IMAGEM TREMULA (VER SERR1). - R592.
- Verificar FILTRO DE +12V C587.
- NOS MODELOS MONITORES VER TS927 NO MODULO AUDIO E VIDEO.
- POSSIVEL FUGA NO TRANSISTOR TS311 (BC548), VERIFICAR também CAPACITOR C312 (150uF, 25V) ALTERADO.
INDICA F0 - Verificar capacitor C067 com fuga.
- INTEGRADO IC045, VER CAPACITOR C045.
INDICA F1 - INTEGRADO MICROPROCESSADOR IC010.
- Verificar capacitor C312 (150uF), FONTE DE +8V.
- Verificar capacitor C093 (100uF).
INDICA F3 Isto ocorre quando não há tensão de "12V" para o CITAC, ou a falta de funcionamento de qualquer etapa que depende a fonte do +12.
- C325, 319, 318, 353, C999, C098
- TS 309, TS562, TS371
- IC875, IC151, IC200, IC050, IC010, IC045
- R391, R585, R751, R310, R895, R002
- SOLDAS FRIAS NO FLY BACK (S564) OU FLY BACK DEFEITUOSO
- BATERIA
- D377.
- Permanece com imagem display F3, ver resistor R037.
- Resistor R388 alterado.
INDICA F6 - AJUSTE S099, DENTRO DO RECEPTOR DE REMOTO.
- FALTA DE BLINDAGEM DO RECEPTOR REMOTO.
INSTABILIDADE: VARIA QUADRO,CONTRASTE, BRILHO, ETC VER FILTRO DE +12V C587.
OCORRE DEFORMAÇÃO DA IMAGEM, FICA SEM CORES, DA LOOP NA SINTONIA E COM IMAGEM NEGATIVA, VERIFICAR TS927
INTERFERENCIA COM VIDEO K7 - Verificar resistor 3171 de 1K6.
INTERFERENCIA NA IMAGEM TS520.
BARRAS VARIANDO COM O SOM VER PROVAVEL CURTO NO FALANTE E BLINDAGEM (FIO AZUL) CONECTADO ERRADO.
INTERFERENCIA NO SOM - Verificar alinhamento das bobinas S673 e S674.
LARGURA EM EXCESSO - Verificar capacitor DE AMORTECIMENTO C507.
LED INTERMITENTE (ALEATORIO). - Verificar capacitor C067.
- TRANSISTOR TS309, o LED pisca rapidamente.
- DIODO D301, o LED pisca lentamente.
LINHAS DE RETORNO (RETRAÇO). - Verificar C400.
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - C400.
- Resistor R404 e capacitor C410.
- IC400.
- Verificar capacitor C317.
NÃO ABRE VERTICAL - Fuga nos capacitores C407, C410.
- R814 Resistor de alimentação do +12V.
- Verificar capacitor aberto C811.
- Integrado IC875 (TDA2577).
- Verificar capacitor com fuga C408 (4K7).
NÃO ACEITA COMANDO DO REMOTO - Verificar capacitor C098 COM FUGA.
- Verificar capacitor C097 COM FUGA.
NÃO CORRIGE LESTE-OESTE - Verificar capacitor C507 EM CURTO, ABRE R508.
NÃO DESLIGA VIA CR, AS VEZES SOME SO O SOM. S309
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar capacitores C323, C330
- Diodos D371, 323, 325, 365
- Transistor TS355
- Resistores R325, R332, 333, 338, 377, 583
- Integrado IC875
- S351
- Diodo D895.
- Resistor R896 (5k6) alterado.
NÃO FUNCIONA (SO TELA COM CHUVISCOS). - VERIFICAR CRISTAL KT071.
NÃO SAI DE STAND BY INTERMITENTE, OU NÃO LIGA. - Verificar capacitor C093.
NÃO TEM CONTRASTE - Verificar C565 e TS368.
NÃO TEM CORES - Verificar TD223,
- IC200,
- R206, AJUSTE R215,
- C205,
- R223 PROVOCA FALTA DE CORES OU DESCOLORAÇÃO IRREGULAR NA TELA.
- Verificar capacitor C207.
- Verificar capacitor C220.
- Verificar capacitor C206, tensão do pino 3 do IC fica baixa.
- R200 ALIMENTAÇÃO DO INTEGRADO IMAGEM P, B NORMAL
- PARA MODELOS MONITORES VERIFICAR CASO IMAGEM também ESTEJA NEGATIVA, TRANSISTOR TS927 DO MODULO AUDIO E VIDEO
PE DE VENTO C/IMAGEM DE EMISSORA - DESLIGAR R816.
PE DE VENTO NA IMAGEM COM VCR. - Resistor R816.
- Verificar capacitores: C587 (470uF), C865 (10uF), C812 (68uF), C869 (47uF).
PERDE SINTONIA INTERMITENTE OU (LOOP). - Verificar capacitorES C155, C089, C151
- NOS MODELOS MONITORES VER TS927 NO MODULO AUDIO E VIDEO.
- Verificar reconhecimento de vídeo no CITAC, possibilidade de estar defeituoso IC875.
- UNIDADE VARICAP U102, (pulso Prescaler).
QUADRO PEQUENO - Verificar R324.
REMOTO SO FUNCIONA DE PERTO. - Diodo D095.
- Verificar capacitor alterado C090.
RONCO NO SOM OCORRE QUANDO SE AUMENTA O SOM VERIFICAR R690 (3, 3E) ABERTO.(20, 08, 94)
RUIDO FORTE COM ANTENA (CHUVISCO) - INTEGRADO IC875.
RUIDO NO SOM - Integrado IC400, sendo máscara CQ.
SEM BRILHO (VER TB.TELA1) - Verificar: C410, C409, IC400.
SEM LARGURA (SEM DEFLEXAO HOR) RISCO VERT. - D564 EM CURTO TO COM R508 ABERTO.
SEM NITIDEZ (QUALIDADE). VER FILTRO DE +12V C587.
SEM SINCRONISMO H/V. - Verificar capacitor C370
- Diodo D371
- Resistor R370
- Verificar capacitor C880.
- Verificar capacitor C876.
SEM SINCRONISMO HORIZONTAL. - R871.
NOS MODELOS MONITORES VER TS927 NO MODULO AUDIO E VIDEO.
- R897.
SEM SINCRONISMO VERTICAL (VERT5). - DIODO D895.
- Verificar capacitor C865 (10uF).
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Verificar D070.
- FUGA EM CAPACITORES C161, C089, R103, C155, C152.
- Verificar CRISTAL KT 071.
- Verificar Tuner U102, possível erro no Prescaler..
- após troca de bateria, ver trilha que passa próximo aos terminais da bateria (aberta).
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar: IC 664, IC681, C663, C161.
SINTONIA INTERMITENTE EM UHF. - Verificar capacitor SEM CAPACIDADE C507.
SINTONIA VARIANDO. - Verificar capacitor C000.
- Fuga no capacitor C155.
- Tuner U102.
- Bobinas S157 e S158.
SO FICA EM STAND BY (POWER OFF). - Verificar se o capacitor C999 não esta em curto (entrada de antena).
- Verificar capacitores C037, C038, C067 e C068.
- IC10, máscara T117, trava quando bateria está sem carga, não ocorre com outras máscaras.
- Transistor TS003.
- Se houve substituição micro IC10 verificar resistores R003 e R004 devem ser de 1k.
- Verificar capacitor C093.
- Verificar capacitor C312 (150uF) e TS311 com fuga.
SOM BAIXO. C691, C683
SOM DISTORCIDO OU FANHOSO. - FALANTE.
- Saída transistor, ver diodo 6683 (IN4148) aberto.
SOM INTERMITENTE (FALHAS, SOLUÇOS). - Verificar C663, C161.
- Fuga no Capacitor C683.
TELA AMARELA (SEM AZUL) - Verificar TS720.
TELA AZUL - Verificar TS736.
TELA BRANCA AO PASSAR DE AV P/RF ADICIONAR RESISTOR DE 75OHMS AO EMISSOR DE TS7054.
TELA BRANCA, SEM RETRAÇOS. - Verificar TS720, S156, C160, C147.
TELA CINZA (SEM VIDEO) - Verificar TS704, C160, C154.
TELA METADE ESCURA OU COM RUIDOS. - MONITORES EVITAR CABO DA PLACA AUDIO E VIDEO PROXIMO AO S564 (no sentido horizontal).
TELA ROXA (SEM VERDE) - Verificar TS704.
TELA VERDE - Verificar TS704, C724.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - VO BAIXO=VER R319 EM PARALELO COM R321 (1M1).
- VO BAIXO COM APITO VER C371.
- R310 ABERTO DEIXA O MICRO SEM ALIMENTAÇÃO E O TV FICA EM ESTADO ENTRE STAND BY E FUNC.
TENSOES ACIMA DO ESPECIFICADO - Verificar capacitor C370
- RESISTORES R391, R392, R370, R340, R368, R371,
- DIODO D378.
VAI PARA STAND BY APOS ALGUM TEMPO. - Verificar capacitor C037.
VERTICAL CORRENDO (SINC2). - Verificar capacitorES C876, C156.
VERTICAL FECHANDO INTERMINTENTE. - D400 INTERMITENTE OU SOLDA FRIA EM IC400.
- C409 OU C410 COM FUGA.
- TRILHA DO +25 TRINCADA PROXIMO A S564, C583.
---------------------------------------------------------------------------------------------------------------------
Dicas chassis CTO
ACIONANDO ON/OFF RAPIDAMENTE, TRAVA. - Curto abaixo de R341.
ALGUNS LEDS ACESOS ALEATORIOS. LED SPATIAL E LEFT LIGADO, TELA COM CHUVISCOS, SEM DISPLAY, E COMANDOS NÃO ATUAM VER R001, R002, 003
AO LIGAR APARECE RUÍDO FORTE - Verificar capacitor C323 com pouca capacidade.
APITA FORTE AO LIGAR (FONTE). - Verificar transistor TS323 (fuga) e capacitor C323 (220uF) alterado.
- Verificar capacitor C325 com fuga.
- Verificar possível fuga no capacitor C319 (3k).
BARRA DE SINTONIA COM INTERFERENCIA - Verificar C061, C074, C069.
BARRA DE SINTONIA DESLOCA AOS "PULOS". - Resistor R078 (430K) aberto.
- Integrado IC102 (SAB3013).
- Diodo D101 (33V) com fuga ou R101 (15K) alterado.
BARRA DE SINTONIA NÃO APAGA - Verificar circuito integrado IC664.
- Verificar capacitorES CO68, C161, C159.
- Verificar capacitor C035 COM FUGA.
BARRA DE SINTONIA NÃO CORRESPONDE AO CANAL - Diodo D073.
BARRA DE SINTONIA NÃO PARA.(SINT3/BARR3) - S157, S158 ALTERADAS OU DESAJUSTADAS.
- C161, C036, C155, C074 GERALMENTE COM FUGA.
- Verificar capacitor C159.
- Integrado IC664 (TBA 120S).
- VERIFICAR CABOS N4 E N8 SE NÃO ESTAO INVERTIDOS.
- VERIFICAR R 072 ABERTO (360k), A BARRA FICA FIXA, POREM A SINTONIA NÃO PARA.
- Diodo D661 com fuga.
- Verificar integrado IC151.
BARRA DE SINTONIA PARADA - INTEGRADO IC102 (SAB3013) OU IC102 (LM339).
- Verificar capacitor C072 (22nF) COM FUGA.
- RESISTOR R074 (360K) ABERTO.
- RESISTOR R072 ABERTO.
- Verificar capacitor C155 com fuga, desloca lentamente.
- Transistor TS088 (BC547) com fuga.
BARRA DE SINTONIA SO AMARELA. - VERIFICAR TRANSISTORES DE COMUTAÇÃO (TS051 E TS052) COM BETA ALTERADOS; VERIFICAR também MICRO IC100.
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). - Verificar resistores R584, R759.
BRILHO DEFICIENTE (POUCO BRILHO). - INTEGRADO DE CROMA IC292 (TDA 3561).
- RESISTOR R759.
- Verificar capacitor C221 (150uF) alterado.
CIRCUITO COM CRISTAL NÃO OSCILA. - Verificar fuga no D80 (BAW62), aparelho trava em STBY.
COMANDOS NÃO ATUAM (TODOS). - RESISTOR ABERTO R002 MICRO FICA SEM ALIMENTAÇÃO DISPLAY FICA APAGADO E TELA COM CHUVISCOS
- FUGA EM D80 (BAW62).
- Transistor TS029 ou C006 com fuga.
CONTRASTE EM EXCESSO - D510 COM FUGA.
CONTRASTE INTERMITENTE - C565.
- Chave APC com mau contato.
CORES BORRADAS - Verificar capacitores C221, C219.
CORES COM RUIDOS, OU GRANULAÇOES. - Verificar capacitor C219 aberto.
CORES INVERTIDAS OU TONALIDADE ALTERADA. - Verificar cabo da placa TRC, linha do +12 quebrada.
DANIFICA RESISTOR - R590, possível curto no diodo D590.
DANIFICA SEMICONDUTOR IC OU TS - C323 ABERTO DANIFICA TS562.
- TS355 DANIFICA, VERIFICAR MOLA COM POUCA PRESSÃO.
- TS562, verificar capacitor C371 (solda quebrada) e C567.
- IC875, ver possível curto em C409.
- TS355, ver integrado IC875, ou drive S351.
DEMORA PARA APARECER OS DIGITOS - Fuga alta no transistores TS007 e TS009, ver também TS005 e TS006.
- Verificar capacitor C323 com baixa cap.
DESLIGA APOS ALGUM TEMPO DE USO. - Verificar possível alteração no diodo D953.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - FLY BACK COM SOLDA FRIA S564.
- C507, C317, C318, C319, C325.
- UNIDADE DEFLETORA U020.
- TRIMPOT: R325, R871 (10K).
DISPLAY APAGADO - R002 ABERTO MICRO NÃO FUNCIONA, COMANDOS NÃO ATUAM, TELA COM CHUVISCOS E LEVEMENTE ESCURA
- D585 ABERTO.
- Transistor TS029 (BC548) com fuga.
DISPLAY CONFUSO - Verificar capacitor C044 COM FUGA OU ALTERADO (1nF).
DISTORÇÃO NA IMAGEM. - D301
- TS050.
- BOBINAS S157 E S158, DEFICIENTES.
EFEITO ALMOFADA. - Verificar resistores R513, R515.
EFEITO VENEZIANA. - TD210.
- RESISTOR R229.
- TD210 encaixada em posição incorreta no impresso.
FAIXA CLARA NO CENTRO (I) VARIA COM O BRILHO/CONT. - Verificar capacitor C205 SEM CAPACIDADE.
FICA CINZA COM SINAL FRACO OU SEM SINAL. - Verificar capacitores C587(470uF) e C221 (150uF).
FICA ESCURA COM SINAL FRACO OU SEM SINAL. - Verificar capacitor C232 (270nF) aberto.
- Verificar capacitor C221 (150uF) alterado.
- Verificar capacitor C587 (470uF) alterado.
FICA ROSA COM SINAL FRACO OU SEM SINAL. - Possível fuga no capacitor C216.
IMAGEM APAGADA IGUAL CINESCOPIO FRACO. - TRC, verificar se não ocorreu a perda do núcleo de S750, isto provoca o enfraquecimento precoce.
IMAGEM ENTORTA COMO AGC SATURADO. - INTEGRADO IC151.
- INTEGRADO IC875.
IMAGEM NEGATIVA INTERMITENTE. - CIRCUITO INTEGRADO IC292.
IMAGEM NEGATIVA. - Verificar capacitores C587 (470uF) e C221 (150uF).
IMAGEM TREMULA (VER SERR1). - Verificar capacitor C868 (4, 7uF) .
- INTEGRADO IC875.
- D306 em curto.
- Verificar capacitor C587.
- Verificar capacitor C146 aberto.
- Verificar integrado IC151.
INDICA 18 - RESISTORES ALTERADOS OU ABERTOS R001, R002 E R003 .
- Transistor TS029 com fuga.
- Verificar capacitores C044 e C045 com fuga.
- Indica 18 e desliga, ver Timer (IC ou TS).
- Curto de solda do pino 20 ao 21 do Micro.
- Solda fria no transistor TS368.
- Transistores TS009, TS007 com fuga alta, ver também TS005 e TS006.
INTERFERENCIA NA IMAGEM - MODELO DAS: COM RUIDOS COMO SE ESTIVESSE COMUTANDO DUAS BANDAS AJUSTE R114 ACG.
- TODOS MODELOS COM PLACA VST= TS050, TS053, IC100.
- GRANULADO, VER BOBINA S138.
- Apenas canais 5 e 7 ver U102.
- Verificar capacitor C146.
LARGURA EM EXCESSO - Verificar capacitor C507.
LED INDICANDO INVERTIDO. (ON DESLIGADO OFF LIGADO) - Verificar TS006 com fuga.
LED SAP ACENDE INDEVIDAMENTE. - ACRESCENTAR RESISTOR DE 47K PARALELO COM R209.
LED STEREO INTERMITENTE. MODIFICAÇÃO
NO PAINEL DE SAÍDA:
A - CANCELAR RO34
B - ABRIR PISTA ENTRE 1 DO P67 E 5 DO IC012
C - INTERLIGAR 2 E 5 DO IC012
D - LIGAR 4 DO IC012 AO P67
E - LIGAR 10 E 12 DO IC010
F - REAJUSTAR NIVEL DE R223
NO PAINEL ESTÉREO:
A - CANCELAR D204, D205, R310
B - LIGAR PINO 14 DO IC221 AO 1 DO S6
*
LINHAS DE RETORNO (RETRAÇO). - VERIFICAR RESISTOR R583 ABERTO.
- Verificar capacitor C409 aberto.
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - Verificar capacitor C400.
- CIRCUITO INTEGRADO IC400.
- RESISTOR R400, CAPACITOR C410 COM FUGA.
- R405 aberto.
NÃO ABRE VERTICAL - RESISTOR R404.
- Verificar capacitorES C406, C306, C408.
- CIRCUITO INTREGRADO IC400.
- CIRCUITO INTEGRADO IC875.
- RESISTOR R590.
- POSSIVEIS SOLDAS FRIAS NO IC875 E IC400.
- Solda fria no capacitor C421.
NÃO ACEITA COMANDO DO REMOTO - Unidade receptor de remoto.
- Verificar possibilidade de mau contato do conector Z6, soldar direto, para evitar falhas.
- Diodo D001 zener 5V1 alterado, diodo D006 com fuga, ou resistor R049 aberto.
NÃO AJUSTA O VOLUME - Verificar resistor R666.
NÃO APRESENTA BARRA DE SINTONIA - RESISTOR R101
- INTEGRADOS: IC292, IC664, IC921, IC924
- TRANSISTOR TS905
- INVERSÃO DO CABO N3 EM RO TERMINAL.
- TRANSISTOR TS067 ABERTO BASE, EMISSOR.
- Integrado IC101.
NÃO ATUA CONTROLES ANALOGICOS. (VER TAMBEM RECO4) - Trilha partida (clock) pino 4 de IC102 (SAB3013).
- Fuga em TS050, fonte +5b com 7V.
- Curto entre trilhas SDA e SCK pino 4 e 5 do IC102.
NÃO CORRIGE LESTE-OESTE - Verificar capacitor C515.
NÃO DESLIGA VIA CR, AS VEZES SOME SO O SOM. - Terminais oxidados de TS368, mau contato.
NÃO ENTRA EM STAND BY. - TRANSISTOR COM FUGA TS001 (VST).
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar capacitorES COM FUGA: C325, C319, C330, C587
- Verificar capacitor C370 ABERTO.
- DIODO D790
- RESISTORES ABERTOS OU ALTERADOS: R340, R341, R300, R895, R893
- TRANSISTORES COM FUGA: TS550, TS564
- FLY BACK EM CURTO.
- TRILHA ABERTA DO CAPACITOR C330.
- DIODO D322 COM FUGA.
- Resistor R319 aberto.
- Verificar capacitor C001 alterado.
NÃO FUNCIONA QUANDO FRIO. - VERIFICAR FUGA EM TS007 E TS009.
NÃO LIGA PELO CONTROLE REMOTO. - Transistor TS003 aberto.
NÃO SAI DE STAND BY INTERMITENTE, OU NÃO LIGA. - C002, C006
- XR004
- IC100
- TS016
- TS003 COM FUGA (CICUITO TIMER).
- CHAVE START OU CABO COM MAU CONTATO.
- Verificar capacitor INTERMITENTE C022 (1uF).
- Verificar capacitor C001 (68uF) alterado.
NÃO TEM CORES - IC200
- MODIF. C870 PARA 3K3 E R870 22K
- C210, C216, C223, C228, C292, C294, C295
- XR233
- DL210
PE DE VENTO C/IMAGEM DE EMISSORA - Verificar capacitorES C890, C891.
- INTEGRADO IC875.
PERDE CONTRASTE COM BARRA DE SINTONIA OU DOS. - R585 ALTERADO.
- R077, R078, R079.
- C587 (470uF) COM POUCA CAPACIDADE.
POUCO BRILHO AO LIGAR - Verificar capacitor C221 (150uF) e C587 (470µF) alterado (filtro do +12V).
QUADRO CINTILANDO COM/SEM EXPANSAO "BLOOM". - VERIFICAR TRILHA DO PINO 7 DE S564 TRINCADA.
.
QUADRO PEQUENO - DIODO D305.
- TRANSISTOR TS610.
- S564 com núcleo de ferrite quebrado.
- MAU CONTATO SOLDA QUEBRADA EM J050.
QUADRO VARIA COM O BRILHO - Transistor TS355 alterado.
REMOTO SO FUNCIONA DE PERTO. - Fuga em D001 (5v1).
RISCOS ESCUROS HORIZONTAIS. - Resistor R146 ou C146 aberto.
- Micro comutando UHF e VHF, ver transistores chaveadores de banda também.
RUIDO DE ALTA (VAZAMENTO DE AT). - Verificar capacitor C507 aberto, ocorre pequenas centelhas visíveis na tela e ruído no som.
- Verificar cabos de MAT e FOCO mau encaixados ou o próprio S564 defeituoso.
RUIDO EM CANAIS BAIXOS - Verificar resistor R101.
SEM BARRA DE SINT. VERMELHA. - RESISTOR R117 (22k) ABERTO, DEVE-SE VERIFICAR O ESQUEMA ESTA ERRADO, O RESISTOR E O QUE LIGA O PINO 40 DO MICRO A BASE DO TRANSISTOR TS052.
SEM FOCO. - Verificar +180V, caso esteja baixo, ver o flyback.
SEM LINEARIDADE VERTICAL. - Verificar capacitor C407.
- Bobina defletora U020 em curto.
SEM SINCRONISMO H/V. - Verificar capacitor C876.
SEM SINCRONISMO HORIZONTAL. - RESISTOR R871.
- Verificar IC875.
SEM SINCRONISMO VERTICAL (VERT5). - Verificar capacitor C865 aberto.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - RESISTOR R101 ABERTO.
- RESISTOR R002 ABERTO MICRO SEM FUNÇÃO E COMANDOS NÃO ATUAM
SEM SINTONIA CANAIS BAIXOS. - RESISTOR R117 ABERTO (22K).
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). IC875, IC664
D585 Aberto.
SINCRONISMO INTERMITENTE. - DIODO D898 COM FUGA.
SINTONIA VARIANDO. - R101 ALTERADO PROVOCANDO INSTABILIDADE DA TENSÃO DE +33V -
- Transistor TS088.
- INTEGRADO IC102 (SAB3013).
- Transistor TS087, com terminais oxidados.
- Verificar capacitor C088 com fuga.
SO FICA EM STAND BY (POWER OFF). - INTEGRADO IC100
- CRISTAL XR004
- CHAVE PARTIDA ABERTA SK START
- TRANSISTOR TS016 COM FUGA.
- Verificar capacitor 560 pF COM FUGA C006.
- DIODO D80 COM FUGA (BAW62).
- RESISTOR R022 = 10K OU C022 1uF.
- Diodo D001 con fuga.
SO FUNCIONA QUANDO FRIO. - DIODO D80 COM FUGA (BAW62).
SO SAI DE STAND BY PELO COMANDO LOCAL, REMOTO NAO - TS003 COM FUGA (circuito timer).
- RESISTOR R035 ABERTO OU TRILHA DO PINO 1 DO IC100.
SOM APRESENTA APITO OU ZUMBIDO. - Verificar capacitor C667.
SOM INTERMITENTE (FALHAS, SOLUÇOS). - Verificar capacitores C663, C664, C669.
SOMBRAS ESCURAS COBRINDO A TELA. - INTEGRADO IC292.
TELA AMARELA (SEM AZUL) - ENCAIXE INCORRETO DA PLACA, OCORRE FREQUENTEMENTE QUANDO AO SER ENCAIXADO O MONOPAINEL PRENDE O CABO DA PLACA DO TRC NO
VARICAP.
- Verificar diodo D737 em curto.
- Bobina S255 aberta, ver C255 (82pF) em curto.
TELA CIANO (SEM VERMELHO) = VERM1 - Diodo D705 (OF449) em curto.
- Bobina S256 aberta.
- Verificar capacitor C256 (82pF) em curto.
TELA DEMORA PARA APARECER - Verificar CAPACITOR C221.
- Verificar capacitor C587.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - C221, C587, C102
- IC400
- D585 ABERTO.
- Verificar diodos D705, D721 e D737 (curto).
- Verificar capacitor C590 EM CURTO.
- INTEGRADO DE CROMA IC292.
- Verificar capacitor C587 SEM CAPACIDADE.
- Verificar capacitor C232 SEM CAPACIDADE.
- Resistor R404.
- Resistor R421 aberto.
- Aumentando a G2 aparece retraço, verificar linha Sand Castle (2, 2V), verificar integrado TDA2577.
TELA ESCURECE EM SCAN. - Verificar capacitor C587 sem capacidade.
TELA METADE ESCURA OU COM RUIDOS. - Verificar capacitor COM FUGA C068 (68pF).
- INTEGRADO IC875 TDA2577.
TELA ROSADA COM IMAGEM. - Fuga no diodo D721, placa TRC.
- Verificar capacitor C216 com fuga.
TENSAO VARIANDO. - VO VER CAPACITORES C319, C325, C318, C317.
- Verificar drive S351.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - +33V TENSÃO DE SINTONIA, RESISTOR R895 ALTERADO.
- + 300 = R370
- VO= C319, C325, C318, C317 COM FUGA.
- TENSÃO DE REF.(MENOS DE 6, 4), RESISTORES R337 E R388 (1R) ALTERADOS.
- TENSÃO DE REF.COM 2V, NO OSCILOSCOPIO FONTE PULSANDO, VERIFICAR FLY BACK S564 EM CURTO.
- Tensão de ref.(6, 4V), ver C323 e D325.
- VO, fuga no diodo D317.
- Tensão de ref.(6, 4) com 4V e VO (115) com 80V, ver transistor TS323 com fuga.
TENSOES ACIMA DO ESPECIFICADO - VO ALTO (ACIMA DE 250V) VERIFICAR TS355, C255 OU TS323 COM FUGA.
- VO ALTO E AO LIGAR PROVOCA APITO NA FONTE, VERIFICAR CAPACITOR C323 ABERTO.
- VO COM (300V) CAPACITOR COM FUGA C355.
- +180 ALTO, VERIFICAR O FLY BACK, QUANDO USADO O ORIGINAL DO NCF A TENSÃO PODE ATINGIR MAIS DE 200V.
TIMER NÃO FUNCIONA - CIRCUITO INTEGRADO (HEF4551).
- Fuga no diodo D001 do circuito timer.
VERTICAL COM POUCA AMPLITUDE - FUGA NO CAPACITOR C410.
- SOLDA FRIA NO CAPACITOR C421 (2000uF).
VERTICAL FECHANDO INTERMINTENTE. - MAU CONTATO DE SOLDA FRIA EM C421 (2000uF).
---------------------------------------------------------------------------------------------------------------------
Dicas GR6-AL-14GX1619-20GX1659-21GX1669
APITA FORTE (FONTE), MAS NÃO FUNCIONA. - Verificar capacitor 2503 (10nF).
DEMORA IMAGEM NA MUDANÇA DE CANAL OU AO LIGAR. - Verificar cinescópio.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar integrado 7400.
- C2411 com fuga.
- Verificar resistor 3419 (10R).
DESLIGA LOGO APOS LIGAR. - Verificar capacitor 2503 (10nF).
DOS / MENU - COM CARACTERES ALTERADOS. - R3367 ALTERADO (PINO 30 DO MICROP).
LED(S) PISCANDO. (REPETITIVAMENTE) - Tela escura, ao desligar provoca clarão na tela: verificar 7346 (24C04).
- Pisca 2 vezes e não funciona, verificar transistor 7500 (driver), e resistor 3537 (2k7) aberta.
- Pisca 6 vezes e não funciona, verificar TSH.
- Pisca 2 vezes, verificar data clock R3312.
- Verificar Tuner 1290.
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - Tentar alterar endereço 49=12.
- Verificar capacitores 2584 (1µF) e 2587 (1000µF).
NÃO APARECE CARACTERES / MENU. - Verificar capacitor 2252 e 2250. 16Abr98 SP532 .
- R3367 ALTERADO (PINO 30 MICROP).
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar integrado 7400.
- T7501 (h.driver).
NÃO SAI DE STAND BY INTERMITENTE, OU NÃO LIGA. - Verificar tabela de opções, vide pagina 7 e 8 do Service Manual.
NÃO TEM CONTRASTE - Verificar capacitor 2573 e diodo 6571.
NÃO TEM CORES - Caso ocorra em apenas um ou alguns canais, entrar no Menu (Sistema PALN, M, NTSC) verifique pode estar configurado para NTSC.
PERDE SINTONIA INTERMITENTE OU (LOOP). - Verificar tabela de programação.
- Se fica OK em PAL N, NTSC ver regulador do painel COMB FILTER.
- Verificar no transistor 7280.
- IC7345, bobina AFT.
PONTO LUMINOSO AO DESLIGAR OU MANCHAS. - Tentar substituir capacitor 2025 de 10nF para 33nF.
SEM LINEARIDADE VERTICAL. - Entrar no MODO SERVICE, verificar ajuste H.
- Verificar unidade defletora.
SEM NITIDEZ (QUALIDADE). - Verificar capacitor 2249 (100nF).
SEM SINCRONISMO H/V. - Verificar transistor 7280 (BC548) com fuga.
SEM SINTONIA CANAIS ALTOS. - Verificar diodo 6291 (BZX79C5V6) com fuga.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar integrado 7800 (TDA9852).
- C2853 corta som em um dos canais intermitente.
SINTONIZADOR COM POUCO GANHO - Entrar no Modo Service e verificar ajuste "C".
SOM DIMINUI ACIONANDO VOL+ [(DISPLAY OK)]. - Verificar integrado 7345 (uP).
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Verificar capacitor 2226 (100nF) aberto.
- O LED do STBY fica aceso direto, ver integrado 7346 (24C04) e conferir a tabela.
- Verificar capacitor 2225 (4, 7uF), caso seja este capacitor aparecera dois riscos verdes na parte superior da tela.
- Verificar transistor 7280 (BC548) com fuga.
- Verificar integrado 7855 (TDA8356).
- Entrar no modo service e pressionar SURF.
- IC7346 (EEPROM).
- Verificar solda fria no pino 11 do fly back 5500, ver também capacitor 2573.
- Verificar resistor 3519 aberto.
- Verificar capacitor 2244 (100nF).
TENSAO OSCILANDO (PULSANDO). - Verificar 7400 (STRS5708).
- C2411 alterado.
VERTICAL CORRENDO (SINC2). - Verificar capacitor 2226 (100nF).
VERTICAL DEFORMADO PARTES COMPRIMIDAS - Vertical fecha em baixo após aquecido, verificar unidade defletora.
--------------------------------------------------------------------------------------------------------------------- Dicas 21PT5932-28PD6932-29PD6932-32PD6932
APITO EM FUNCIONAMENTO (VER RUID8). - Verificar 3317 2, 7k e 2316 10nF.
CONFIGURANDO VERSÃO BRASIL - CONFIGURANDO REGIAO 4: Pressione [PLAY] 159 (aparece 8 traços) digite 41100400 [PLAY]. Espere 20s, a tela escurecerá momentaneamente.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar possível alteração no capacitor 2455 (47µF).
NÃO RECONHECE DISCO. - Primeiro CLOSED CAPTION (OFF) com controle remoto do TV [PLAY] 159 (aparece 8 traços) digite 222 222 005 255 PLAY. $$#
RUIDO INTERNO (MECANICA/VIBRAÇOES). (VER APIT3) - Este problema ocorre na fonte e é causado pelo capacitor 2333 (1000µF/10V), para solucionar este problema é necessário a substituição do capacitor por um de maior isolação (1000µF/16V) código 2022 020 00676.
RUIDO NO SOM - Substituir a bobina 5333 de 10µH para 27µH (4822 157 71401 ou 4806 157 57227).
TRAVANDO A GAVETA. - Digite 653508 PLAY, isto trava e destrava a gaveta do DVD.
---------------------------------------------------------------------------------------------------------------------
Dicas 29PT552
CARACTERES DESLOCADOS. - Verificar o integrado vertical.
DESLIGA AO MUDAR DE CANAL - Verificar resistor 3516 alterado.
- Verificar resistor 3265.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar resistor 3265.
FAIXA CLARA NO CENTRO (I) VARIA COM O BRILHO/CONT. - Verificar resistor NTC 3845 na placa do TRC.
MUDA CANAL SOZINHO - Acrescentar capacitor 2473 (47µF).
SEM CLOSE CAPTION. - Verificar capacitor 2664.
VERTICAL TREMULO (ONDULANDO) - Vertical capacitor 2426 (1nF).
---------------------------------------------------------------------------------------------------------------------
Dicas GR1-VA-14GL1015-20GL1045/1047/1346
APARELHO NÃO SAI DE AUTO DEMOSTRAÇÃO. - Verificar resistor 3954 aberto.
AQUECENDO TRANSISTOR - 7508, ver transformador 5505 de modelo errado.
- 7355, possível curto no IC 7997 (EPROM).
ATUA INTERMITENTE PELO REMOTO. - Verificar trilhas abaixo do JUMP 9913.
BRILHO DEFICIENTE (POUCO BRILHO). - Verificar circuito AQUADAG, possibilidade de 3555 (27K) estar alterado, e capacitor 2555 (47nF).
- Verificar possível fuga em 7725 (BC558) placa TRC.
BRILHO VARIANDO OU INTERMITENTE - Verificar capacitor 2555 (47nF) e resistor 3555 (27K).
- Verificar resistor 3556 (1k).
COMANDOS ATUAM DIFERENTE DA FUNÇÃO. - Verificar capacitores 2910, 2911 e 2912.
COMANDOS ATUAM INTERMITENTE. - Verificar possível fuga em 2910, 2911 e 2912.
COMANDOS NÃO ATUAM (TODOS). - Verificar possível fuga nos capacitores 2910, 2911 e 2912 (1nF).
- Verificar transistor 7901 (BC548) e 6904 (BZX79C12) e tensões da fonte (+70V).
CONTRASTE DEFICIENTE - Resistor 3555 (27K) alterado, capacitor 2555 (47nF) aberto.
CONTRASTE INTERMITENTE - Verificar capacitor 2555 (47nF) e 3555 (27k).
COR INTERMITENTE - Verificar trilhas abaixo do JUMP 9253.
CORES SATURADAS - Verificar transistor 7291 (BC548).
DANIFICA DIODO - Diodo 6346 BZT03C91, trilha partida do resistor 3342 (6K8), esta trilha abre abaixo do JUMP 9604; verificar também, trilha abaixo do JUMP 9320.
DANIFICA FUSIVEL - 1300 fulminado ver, possível trilha aberta abaixo do jump 9604 ou 9320.
- 1565, ver resistor 3342 (6K8).
DANIFICA SEMICONDUTOR IC OU TS - 7320 (Fonte), VER TRILHA DO GATE OU RESISTOR 3321 (100E) ABERTO.
- 7320 (Fonte) e 7321 (BC548), trilha partida do resistor 3342 (6K8).
- 7320 e 7321 (Fonte), trilha partida do diodo 6345.
- 7410 (Saída Vertical) verificar possível falha no capacitor 2542.
- 6346, 7200 e 7207 ver 3342 (6K8) ou 3348.
- 7508 (Saída horizontal), verificar fuga no 5505 (drive), 5550 (flyback), 1020 (defletora), capacitores 2501, 2502 e 2511.
DOS / MENU - COM CARACTERES ALTERADOS. - IC7997 (EEPROM). A hora aparece em hexadecimal e no modo autoligar, perde a hora.
IMAGEM SERRILHADA (VER TREM1). - Verificar capacitor 2231 (SMD)(4N7) substituir.
INTERFERENCIA NA IMAGEM - Verificar capacitor 2212.
LED(S) PISCANDO. (REPETITIVAMENTE) - Acionado "CROWBAR", por excesso de tensão, verificar resistor 3342 alterado.
- Verificar circuito de proteção transistor 7901 e diodo 6904 (BZX79C12).
- Verificar integrado 7900.
LINHAS DE RETORNO (RETRAÇO). - Verificar resistor 3550 (4, 3) aberto.
NÃO ABRE VERTICAL - Verificar trilhas que passam do outro lado dos JUMPs 9558, 9237 e 9507 (trincadas), possibilidade do resistor 3229 estar aberto.
- Verificar 3417 (2k7) aberto.
- Verificar 3229 (1M) aberto.
- Verificar 3422 (22k) aberto.
- Verificar capacitores 2231 (4N7), 2406 (2N2), 2407 (22N) e 2230 (100N).
- Verificar resistor 3426.
- Verificar fusível 1565 aberto.
NÃO APARECE CARACTERES / MENU. - Transistor 7901 com fuga (BC548).
- Diodo 6506.
- Verificar bobina 5925 aberta e capacitor 2923 com fuga, possibilidade de fuga em 7933 e 7938.
- Resistor 3506 (470K) aberto.
- Verificar diodo 6904 (BZX79-B12) alterado.
NÃO FUNCIONA (FICA COMO DESLIGADO). - RESISTOR 3560 ABERTO.
- transformador 5505 COM FUGA.
- Medir tensão do coletor de 7502 (BF422) 52V, caso esteja baixa ver fonte de +16V, +70V e pulso de 900mV no pino 37 do integrado 7200; se estiver alta a tensão do coletor ver
resistor 3501 (18K) aberto ou 5505 com primario em curto (codigo 4806 148 87014).
- Resistor 3321 (100O) e 3324 (2O2) aberto.
- Possibilidade de curto na defletora.
- C2515 Danifica Flyback.
NÃO FUNCIONA EM ÁUDIO E VIDEO - Verificar tensão de +11, ver fusível 1000.
NÃO LIGA PELO CONTROLE REMOTO. - Transistor com fuga 7901 (BC548).
- Verificar trilha abaixo do JUMP 9913.
NÃO TEM CORES - Trilha impressa trincada abaixo do JUMP 9253.
- Verifique informação SINC3 para GR1-VA.
- Verificar linha do Sand Castle: 2509, 3506, 6506, 3505, 3239, 2252, 7207, 7200, 6415.
- Verificar diodo 6208 com fuga.
OSCILADOR HORIZONTAL NÃO PARTE. - Medir fonte de +16V, quando abaixo de 11V o circuito oscilador não parte, verificar 2351 (220uF) e resistor 3326 (1K8) alterado.
PONTO LUMINOSO AO DESLIGAR OU MANCHAS. - Verificar resistor 3555 (27K) e 3701 (180K).
Obs.: Geralmente ocorre este fenômeno após algum tempo de desligado, se ocorrer logo ao desligar pode ser o cinescópio.
PROCURA MAS NÃO LOCALIZA (BARR3/SINT3). - Resistor 3965 (560K).
QUADRO VARIA COM O BRILHO - Resistor 3556 (1K) aberto.
RONCO NO SOM - Resistor 3923 (82O).
SEM LARGURA (SEM DEFLEXAO HOR) RISCO VERT. - Verificar capacitor 2515 aberto.
- Vários componentes danificados, devido a trilhas impressas abertas, abaixo de jumps 9604 e 9320.
- Diodo 6203, com fuga.
- Solda fria em 2509.
SEM LINEARIDADE VERTICAL. - Possibilidade do capacitor 2419 alterado.
SEM SINCRONISMO HORIZONTAL. - Verificar com osciloscópio no pino 34 do integrado 7200 (3, 57MHz), caso OK: ver resistores: 3226, 3232, 3248; Capacitores: 2218, 2219, 2232, 2256, 2291 ou integrado 7200
com "MASCARA" errada ou com defeito. Se pulso não tiver OK: ver cristal 1208, capacitor 2228 (VER MASCARA DO 7200), sendo PAL, NTSC ver transistor 7210, micro 7900, Integrado 7200 e Tabela de programa.
- Caso tenha sido trocado integrado 7200, verificar INFORMAÇOES DE SERVIÇO: 06CT94-18 e 06CT96-11.
SEM SINCRONISMO VERTICAL (VERT5). - Retirar a cola existente entre R3415, 3417 e C2415.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Fuga em ambos transistores 7101, 7100 (BC558).
- Verificar a tensão da fonte (+70), quando baixa não ha comutação, pois o mais +12 e insuficiente para garantir a condução de um dos transistores chaveadores (7100 ou 7101)
portanto só haverá chuvisco na tela.
- Resistor 3341 (1k8) alterado, fonte baixa.
- Sem sintonia em apenas uma banda, verificar ramal que vem do pino 17 e 18 do micro 7900 e componentes a ele conectados [3952, 3951 (4k7); 3100, 3102 (22k); 6100, 6101 (zener 9V1) e 2951, 2952 (100pF)].
- Resistor 3958 (18K).
SEM SINTONIA EM UHF. - Verificar transistor de banda 7101 (BC558), ou diodo 6101 alterado.
SEM SINTONIA EM VHF. - Diodo 6100 alterado (9V1).
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Só na indicação máxima aparece o som, ver capacitor 2979.
- Verificar resistor 3219 aberto.
- IC7977 (EEPROM).
SEM TENSAO (VO, +B, HVT, ETC). - +5V, possível curto, verificar EPROM 7997 (X2402) ou microprocessador.
- Verificar defeitos para TENS2.
SINCRONISMO INTERMITENTE. - Verificar se não ha cabos da bobina defletora (Horizontal) próximo ao cristal, caso isto ocorra o cristal para de oscilar.
SINTONIZADOR COM POUCO GANHO - Verificar filtro SAW (1110) Tuner 1100 e capacitor 2204 (2, 2uF).
SO SINTONIZA CANAL 2. - Verificar resistor 3958 (18K) alterado.
- Caso substituido EEPROM, executar a gravação de sintonia.
- Verificar resistores 3961, 3962, 3963.
SOM COM RUÍDO OU FRITURA - Verificar resistor alterado 3923 n(82O).
TELA BRANCA, SEM RETRAÇOS. - Verificar resistor 3229 (1M) alterado.
TELA CIANO (SEM VERMELHO) = VERM1 - Resistor 3722 aberto.
- Resistor 3276 (1K) aberto.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - VO (92V) BAIXO, VER 5505 COM FUGA.
- Todas tensões de saída do fly back, ver transformador 5505 cod. 4806 148 87014, no manual o código esta errado.
- +70V= ver resistor 3341 alterado.
- +70V= Ver: 6345, 6365, 7348, 7321 e 3322.
- +16 baixo, ver: 2351, 1367, 6322, 5320.
- +16 baixo, verificar 3326 (1K8).
- +16 baixo (aprox. 11V), verificar tensão do coletor de 7502, caso alta verificar polarização da base deste (18k alterado).
TENSOES ACIMA DO ESPECIFICADO - Resistor 3342 (18K).
- Resistor 3348 (11k) alterado.
VERTICAL COM POUCA AMPLITUDE - Verificar resistor 3426, 3417 e 3418 pode ter um deles alterados.
- Verificar resistor 3229 (1M) alterado.
VERTICAL FECHANDO INTERMINTENTE. - Verificar capacitor 2415 (100nF) aberto.
- Verificar trilha abaixo do JUMP 15.
- Verificar resistor 3415 (220e).
- Possibilidade de falha no diodo 6410.
VERTICAL TREMULO (ONDULANDO) - Verificar capacitor 2415 (100nF) aberto.
- Resistor 3415 (220e) aberto.
---------------------------------------------------------------------------------------------------------------------
Dicas Anubis-VA - 20GX1658-21GX1668-25GX1888-29GX1898
APAGANDO INTERMITENTE - Tela escurece a cada 10 seg. aprox. ver linha do capacitor 2456 aberta.
COM FAIXA ESCURA NO CENTRO (I). - Substituir TDA 8361 para mascara N4, executar INF 06CT94-18 para o GR1-L1.
COMANDO ATUA SO COM A TECLA PRESSIONADA DIRETO. - ON, Verificar capacitor 2624 com fuga.
CONTRASTE DEFICIENTE - Verificar resistor 3460 e capacitor 2462.
CONTRASTE INTERMITENTE - Verificar resistor 3460 e capacitor 2462.
DANIFICA SEMICONDUTOR IC OU TS - Integrado vertical 7400, verificar resistor 3511 (24K) alterado, na fonte.
- 7400, verificar modulo da fonte.
- 7445, cinescópio ionizado.
FAIXA ESCURA DO LADO ESQUERDO (I ). - Verificar capacitor 2456 (47pF) aberto.
INDICA ERRO (ER..). - ER14, resistor 3452 aberto.
LARGURA DEFICIENTE - Resistor 3427 aberto.
- Verificar capacitor 2456 (47pF) aberto.
LED(S) PISCANDO. (REPETITIVAMENTE) - Pisca 6X = verificar modulo fonte.
LINHA FINA NO CENTRO (HORIZONTAL). - Verificar regulador 7218.
LINHAS FINAS VERTICAIS. - Verificar capacitor 2456, caso seja de 47pF alterá-lo entre valores de 56 a 82pF.
NÃO APARECE CARACTERES / MENU. - Verificar capacitor 2456 (47pF) aberto.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar 7218 (TDA7808) aberto.
- Verificar modulo de controle fonte.
- Verificar 5441.
NÃO FUNCIONA EM ÁUDIO E VIDEO - Integrado 7225 (TDA8361).
NÃO TEM CORES - Verificar pino 17 e 18 do micro, possível com solda entre os dois terminais.
- Verificar capacitor 2456 (47pF) aberto.
SEM SINCRONISMO HORIZONTAL. - Verificar se em dos transistores dos cristais 3, 57. esteja conduzindo, caso não, verificar tabela de programação e o micro.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Verificar resistor 3010 aberto.
- Verificar resistor 3452 aberto.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Resistor SMD 3801 (2K) sem solda.
SO SINTONIZA CANAL 2. - Verificar resistor 3648 aberto.
SOM INTERMITENTE (FALHAS, SOLUÇOS). - Verificar transistor 7269.
--------------------------------------------------------------------------------------------------------------------- Dicas chassis A10 - 28PW6521-29PT656/856-32PW878
AMPLITUDE IRREGULAR EM DOUBLE WINDOW. - Verificar 2501. IRIS: sintoma 336, seção DFL, reparo A (2501).
APARECE DOS/MENU/CARACTERES - INTERMITENTE. - Alterar no painel SSB o resistor 3057 de 10k para 3, 9k.
BRANCO IRREGULAR - Verificar cinescópio. IRIS: sintoma 340, seção CRT, reparo A.
COR INTERMITENTE - Verificar contatos do modulo SSP (ma fixação). IRIS: sintoma 33X, seção CPA, reparo D.
CORRECAO LESTE OESTE INTERMITENTE. - Verificar mola de fixação do 7470. IRIS: sintoma 338, seção DFL, reparo A.
DANIFICA SEMICONDUTOR IC OU TS - Transistor 7410, verificar possível curto no TSH 5431. IRIS: sintoma 111, seção DFL, reparo A.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar bobina defletora, bobina de linearidade 5417, capacitores 2414, 2416, 2418, 2419.
- Verificar painel SSB, micro alterado por aquecimento.
- Indica ERRO 2, provável falha no pino 55 do processador.
DESLIGA LOGO APOS LIGAR. - Verificar fonte de 200V, resistores 3840, 3445 e diodo
6445, 7501. 16Out00 Inf buffer de erros manual A10 .
DISPLAY OU DOS INDICA ERRO. - Erro 13 (erro no tuner), verificar e substituir se necessário 3267 e 3268 no painel SSP (resistores de 10R).
GEOMETRIA INCORRETA EM 16/9. - Reajustar geometria. IRIS: sintoma 320.
GEOMETRIA INCORRETA. - Verifique e substitua se necessário, capacitor 2962 de 4700uF no Painel LSP.
LARGURA DEFICIENTE - Verificar fixação do Painel SSB, possibilidade mau contato nos terminais.
LED(S) PISCANDO. (REPETITIVAMENTE) - 4 vezes, verificar linha do 5V, caso necessário isole a
bobina 5430 e o jump 9044 para facilitar a medida do mesmo.
16Out00 Inf buffer de erros manual A10 .
- Verificar transistor FET 7421 (4822 130 63666). IRIS:
sintoma 110, seção DFL, reparo A. 01Fev2001 Inf IWS report
from Germany .
- Led pisca em stand by e apresenta ploc no som, verificar o
diodo 6929 (BYD33D), quando em baixas temperaturas pode
provocar este sintoma. 14Mai2001 PR341 Manoel .
LIGA SOZINHO. - Aparelho apresenta comportamento estranho, verificar painel SSB. IRIS: sintoma 110, seção, reparo A (SSB).
MANCHAS NA IMAGEM (FALTA DE PUREZA). - Verificar bobina desmagnetizadora. IRIS: sintoma 434, seção CRT, reparo C.
NÃO ACEITA COMANDO DO REMOTO - Verificar fixação do Painel SSB, possibilidade de mau contato nos terminais.
- Verificar possível fuga no capacitor 2050 (100pF).
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar diodo 6414, bobinas 5474, 5475, 5476, 5478 e 5479, 7470.
- Caso esteja com PTC defeituoso, verificar 3912.
- Interligar catodo de 6941 ao catodo de 6961, atraves de uma associação serie de um zener 4V7 (9331 177 10133)e resistor 47R (4806 116 57174).
- Tensão MAT OK, porem NÃO tem tensão G2, verificar TSH (Fly back) 5431. IRIS: sintoma 111, seção DFL, reparo A.
- Aparelho protegido devido a defeito no cinescópio. IRIS: sintoma 110, seção DFL, reparo A.
- Aparelho protegido devido a defeito no painel SSP.IRIS: sintoma 111, seção, reparo A.
- Verificar possível curto no TSH 5431, verificar transistor 7410. IRIS: sintoma 111, seção DFL, reparo A.
- Verificar transistor FET 7421 (4822 130 63666).
- Verificar capacitor 2962, entrando no modo Service SDM indica F na tela. IRIS: sintoma 150, seção PSU, reparo I.
- Verificar integrado EEPROM. IRIS: sintoma 170
- Verificar 7066 (Micro), 7301 (TDA8885), 7921 (STR_F6426), 7501 (TDA8172), 7470(BC557B) capacitores 2414, 2962, 2963, resistor 3911 .
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verifique e substitua se necessario PTC 3912.
NÃO FUNCIONA EM ÁUDIO E VIDEO - Verificar programação do Option na pagina 99 do Manual 4806 727 17235. IRIS: sintoma 170.
NÃO SEGURA MEMORIA (PERDE INFORMAÇÃO). - Verificar e substituir se necessário capacitor 2962 de 4700uF.
PERDE MEMORIA AO DESLIGAR. (DESPROGRAMA) - Verificar capacitor 2962 4700uF (2020 021 91501), código
IRIS 2717. 24Out2000 EHV ST-00, 0071 .
- Verificar modulo SSP. IRIS: sintoma 264, seção, reparo
N. 01Fev2001 Inf IWS report from Germany
QUADRO CONCAVO ( ). - Verificar ajuste de geometria (correção leste-oeste). IRIS: sintoma 338, seção DFL, reparo C.
RONCO NO SOM - Saída do subwoofer: afastar o cabo da caixa da região de deflexão, fixar com adesivo próximo a tampa. Para melhor resultado blindar cabo (material alumínio coberto com pvc
para isolação) não esquecer de aterrar. Melhor resultado pode ser obtido substituindo os cabos de sinal da caixa subwoofer por outros blindados.
- Saída frontal: remova o jump 9710 inserindo um fio isolado de 11cm do capacitor 2702 para o jump 9278.
RUIDO AO MUDAR DE CANAL "PLOP" - Verificar VALOR do capacitor ELCO 3.3 uF 2705 do painel LSP.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar 7704, 7710 (BC847B).
SEM TENSAO (VO, +B, HVT, ETC). - Sem tensão G2 (tela escura), verificar TSH (Fly back) 5431. IRIS: sintoma 111, seção DFL, reparo A.
SINTONIZADOR COM POUCO GANHO - Verificar possível ma soldagem do Tuner. IRIS: sintoma 341, seção TUN, reparo D (CHASS).
SO FICA EM STAND BY (POWER OFF). - Apenas LED aceso (Erro 2), verificar tensão Vbat no transistor 7481, pode ocorrer problema de soldagem no pino 1 do THS (Fly back) 5431. IRIS: sintoma 110, seção DFL, reparo
D.
- Verificar amplificador RGB integrado 7830 TDA6107Q, N2(9352 576 50112), IRIS: sintoma 110, seção DFL, reparo A.
SOLUÇA QUANDO EM STAND BY. - Verificar diodo 6929 (BYD33D), ocorre quando frio.
SOM COM CHIADO - Tentar substituir capacitores 2424 de 12nF para 11nF e capacitor 2416 de 1, 2nF para 2, 2nF. IRIS: sintoma 540, seção DFL, reparo A.
SOME CORES APOS AQUECIDO. - Verificar no painel SSP o BOCMA, caso não disponível substituir painel SSP. IRIS: sintoma 410, seção VPA, reparo A.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Verificar TSH (Fly back) 5431. IRIS: sintoma 111, seção DFL, reparo A.
- Verificar integrado 7830 (TDA6107Q).
------------------------------------------------------------------------------------------------
Dicas chassis L03.1L AA - 14PT4131/3131-20PT4331/3331
BRILHO DEFICIENTE (POUCO BRILHO). - Verificar possível alteração do resistor 3206 (1k).
BRILHO EM EXCESSO - Verificar resistor 3300 (33k) panel TRC.
COMANDOS ATUAM INTERMITENTE. - Verificar resistores 3685, 3686, 3687, 3688, 3682.
CONTORNOS COLORIDOS NA IMAGEM (RGB). - Verificar capacitores 2300 (vermelho), 2301 (verde), 2302 (azul).
CONTRASTE EM EXCESSO - Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
DESLIGA AO MUDAR DE CANAL - Este problema pode estar sendo causado pelo "POR3,3V / 8V PROTEÇÃO - ERRO5", neste caso verificar 7200, 7541, 7491, 7493, 7496, veja detalhes na página 20 - Tabela 5.3 do Service Manual. Dar prioridade para verificação do regulador 3V3 7493.$$#
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar possível falha no resistor 3475 (10K), linha de informação Frame_OUT.
DESLIGA LOGO APOS LIGAR. - Verificar diodo 6624 (BAS316) e capacitor 2616 (10µF).$$#- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
LINHAS DE RETORNO AO LIGAR. - Verificar capacitor 2460 (68nF 100V).
MODO HOTEL - No CR 319753 Mute.
NÃO ACEITA COMANDO DO REMOTO - Verificar capacitor 2691 (100µF).
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar 6505 (zener 22V), 7520 (CI TEA1506T) e capacitor 2521.$$#- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
NÃO FUNCIONA CANAL ESQUERDO - Da saída de fone de ouvido, verificar resistor 3981 (120R).
NÃO TEM CORES - Verificar possível fuga no diodo 6318 (Diodo zener 8V2), geralmente tela fica com excesso de contraste e pode desligar intermitente.
QUADRO CINTILANDO COM/SEM EXPANSAO "BLOOM". - Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
RUIDO MECANICO EM STAND BY. - Verificar resistor 3520 (1k2) e capacitores 2528 (22µF, 50V), 2520 (10nF), 2452 (22nF) este capacitor não foi montado nos primeiros modelos.
TENSAO VARIANDO. - Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - G2 não atua, verificar 5441 TSH.$$#- Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - Verificar possível alteração no resistor SMD 1k 3525 ligado ao pino 9 do CI 7250.
VERTICAL COM POUCA AMPLITUDE - Verificar capacitor 2460 (68nF 100V), provisoriamente o capacitor danificar por aquecimento, neste caso os postos estão sendo orientados a substituir o capacitor por (68nF
250V) código 2222 479 47207.
------------------------------------------------------------------------------------------------
Dicas chassis L01.1L AA - 21PT438/538-25PT548-29PT558/658
APARECE A BARRA DE VOLUME INTERMITENTE. - Verifique e substitua se necessário o capacitor 2606 (1nF), ressolde o capacitor 2463.
APOS ALGUM TEMPO SOME IMAGEM - Verificar capacitor 2233 (820pF).
- Verificar capacitor 2540 (1, 5nF) aberto
BRILHO VARIANDO OU INTERMITENTE - Verificar VDR 3345.
- Verificar capacitor 2540 (aberto).
COMPONENTES DANIFICADOS POR DESCARGA. - Quando leve, verificar 7515 (TCET1103), 7540 (BC547), 6540 (BZX79-B6V2), 3541(470R).
DANIFICA SEMICONDUTOR IC OU TS - 7471 saída vertical, ao substituir utilizar TDA8359J, N2.
DEMORA PARA MUDAR DE FUNÇÃO. - Verificar capacitores 2602 (100pF) e 2606 (1K).
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar diodo zener 6240 (BZX79-C9V1).
- Verificar resistor 3235 (100R).
- Medir tensão pino 55 (5, 6V), caso esteja abaixo disto verificar capacitor 2233 (820pF) ou o próprio UOC 7200.
- Imagem escura ou sem foco, verificar possível fuga no soquete do TRC.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar resistor 3225 (100O) aberto.
- Verificar possível falha no diodo 6201.
DESLIGA LOGO APOS LIGAR. - Verificar resistor do BLK-IN 3225 (100O) aberto.
- Verificar soldagem do 6201.
DESLIGA LOGO APOS LIGAR. - Possível fuga no transistor 7461 (BC337).
- Verificar possível fuga no diodo 6541 (BZX384-C20) ou curto no diodo 6567 (BZX384-C4V7).
- Verificar possível fuga no diodo 6467 (BAS216) veja esquema A2.
DESLIGA SOZINHO. - Verificar diodo zener 6453 (BZX384-C10).
- Verificar possível furo no TSH .
- Verificar resistor 3235 resistor, faltando (100O).
- Verificar transistor 7461 (BC337) com fuga.
- Verificar resistores 3562 e 3563 alterados.
- Verificar resistor 3495 (22k) aberto (Defl Vert).
DISTORÇÃO NO SOM. - Acrescentar 33k em paralelo com 3904 e outro com 3906.
FAIXA NA LATERAL DIREITA ( I). BRANCA/ROSA/ESCURA - Acrescentar capacitor eletrolítico de 2, 2µF na junção do resistores 3549 e 3404 (catodo do diodo 6406) para a terra.
INDICA F. - Pressione e mantenha pressionado (VOLUME[) e a seguir (VOL[) por 5 segundos.
INTERFERENCIA DO SOM NA IMAGEM. - Substituir capacitor 2960 de 100pF para 1, 5k.
LINHAS DE RETORNO (RETRAÇO). - Medir (2, 6V) nos pinos 1, 2 e 3 do CI 7330 (TDA6107Q), caso muito acima de 2, 6V, verificar UOC 7200.
- Medir (113V) nos pinos 7, 8 e 9 do CI 7330 (TDA6107Q), caso muito abaixo de 113V, verificar resistor 3494 (4, 7O) ou o próprio 7330.
- Medir (6V) pino 5 do 7330, caso abaixo verificar capacitor 2342 (1nF) ou CI 7330.
MANCHAS NA IMAGEM (FALTA DE PUREZA). - Verificar possível fuga no diodo 6581 (BAS216).
MODO HOTEL - Digitar no Controle Remoto 319753 Mute, des, habilite a função.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar transistor 7450 (BC857) e diodo zener 6453 (BZX384-C10) .
- Verificar diodo zener 6540 (BZX79 B6V2).
- Verificar, substituir capacitor 2405 (220µF).
NÃO PARTE. - Verificar capacitor 2405 (Cap CER 1nF, 50V), resistor 3493 (1R) e diodo 6467.
SOM ABAIXA SOZINHO, FLUTUA. - Verificar capacitor 2480 no monopainel.
SOM AUMENTA SOZINHO - Verificar possível fuga no capacitor 2840 no esquema A9 (Decodificador Nican+2CS+BTSC (STEREO, SAP).
SOM COM RUÍDO OU FRITURA - Substituir 2228 de 820pF para 330pF, 3232 de 2, 2K para 3, 9k e 2227 de 4, 7nF para 1, 2nF.
- Verificar capacitor 2235 (1nF).
SOM DISTORCIDO OU FANHOSO. - Verificar informativos SR B 07 TS03-001 (alteração elétrica), 06CT94-11 (cuidados mecânicos) para chassis GR1-L1 e observar alto-falante utilizado original 8O
código 2422 264 00409.
SOM INTERMITENTE (FALHAS, SOLUÇOS). - Verificar capacitor 2235 (1nF).
TELA AMARELA (SEM AZUL) - Verificar possível fuga no diodo 6331 ou CI 7330 aberto pino 7.
TELA CIANO (SEM VERMELHO) = VERM1 - Verificar possível fuga no diodo (BAV21) 6335 ou CI 7330 pino 8 aberto.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Verificar resistor 3345 VDR (1MA).
- Verificar possível fuga nos 3 diodos (BAV21) 6331, 6333 e 6335.
- Verificar capacitor 2233 (820pF).
TELA ROXA (SEM VERDE) - Verificar possível fuga no diodo (BAV21) 6333 ou CI 7330 pino 9 aberto.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - VO com aproximadamente 75V, verificar capacitor 2540 (1, 5nF) aberto.
VAI PARA STAND BY COM VOLUME ALTO. - Verificar resistor 3567, caso esteja com 2, 2kO substituir por 1, 8kO (Service Information SR B 07 TT01-003).
VERTICAL FECHANDO INTERMINTENTE. - Verificar resistor 3484 (3k9).
------------------------------------------------------------------------------------------------
Dicas chassis L7L - 20PT120/122-14PT112/110
BLOQUEADO OU CHILD LOCK. - Para liberar canais bloqueados, que foi esquecido a senha, pedir BLOQUEAR NÃO, O CODIGO DE ESQUECIMENTO, 8888 e deste modo abrira o MENU, para liberação do mesmo.
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). - Verificar resistor 3470 (4R7) aberto.
BRILHO DEFICIENTE (POUCO BRILHO). - Tensão G2 abaixo de 250 Volts. Verificar soquete do cinescópio.
CENTRALIZACAO HORIZONTAL INCORRETA - D 6461, 6464, C 2462, 2461 com fuga.
COM BARRA(S) OU FAIXAS VERTICAIS - Verificar resistor 3407 (220O) aberto. 04Nov97 Inf Lab.- D 6461 com fuga. Aparece também como serrilhado no lado direito da tela.
COMANDOS ATUAM INTERMITENTE. - Verificar transistor 7608 BC848 com fuga.
- Verificar diodo 6653 (zener 5V1).
COMANDOS NÃO ATUAM (TODOS). - Fuga no capacitor 2650 pino 14 do 7601. 31Jul98 MT311 .
- Verificar 2636, 2637, 2638 (SMD 820pF) não constam do esquema elétrico, pinos 14, 15 e 16.
- Fuga no transistor 7650.
DANIFICA SEMICONDUTOR IC OU TS - Danificando saída horizontal T 7445: T 7440, 7441, com fuga. Verificar também flyback e cinescópio.
DESLIGA SOZINHO. - TERMINAIS MUITO LONGOS NOS SEGUINTES COMPONENTES: C2537, C 2538, R 3445 E M.C. FILTRO SAW 1015.
- C 2423 (smd).
- Verificar resistor 3538 (100k).
DISTORÇÃO NA IMAGEM. - C 2208 (47n) no pino 13 do Bimos com fuga.
DOBRANDO IMAGEM NO HORIZONTAL - C 2662 com fuga.
DOS / MENU - NÃO SAI DA TELA. - IC 7620 (eeprom). Escreve "F" na tela e não apaga. ao entrar no modo de serviço e tentar sai, fica travado.
- Televisor travado no modo hotel: colocar no canal 38, acionar simultaneamente as teclas frontais VOL+, VOL- e OSD (no c.remoto) e aguardar alguns segundos. Na nova
tela (menu hotel) definir sim, não. Para encerrar, ir para Standby.
-C 2650 com fuga.
FUNCIONA INTERMITENTE (VER DESL2). -C 2621 e 2622 (ramal data e clock).
IMAGEM SERRILHADA (VER TREM1). - D 6461 com fuga. A imagem fica com serrilhado após algum tempo.
- Ramal standby com fuga após algum tempo.
IMAGEM TREMULA (VER SERR1). - Verificar diodo 6461 1N4148.
INTERFERENCIA NA IMAGEM - Barras diagonais na tela com sinais de antena cable. Neste caso utilizar varicap com melhor rejeição aos espúrios código 4806 210 47037
LINHAS DE RETORNO (RETRAÇO). - R 3470 com m.c. ou aberto (+ 180 Volts)
MODO HOTEL - Modo Hotel, colocar no canal 38 e pressionar por alguns 5 segundos ao mesmo tempo (-) Volume e (+) Volume no teclado local e OSD no controle remoto, deverá aparecer na tela HOTEL Sim/Não selecionar e colocar aparelho em Stand By.
MUDA CANAL SOZINHO - C2637 (SMD no pino 15 do microp).
NÃO ABRE VERTICAL - Verificar resistor 3412 22K aberto.
NÃO APARECE CARACTERES / MENU. - C 2403 em curto. Vertical irregular e não tem OSD ou DOS.
- T 7662, 7681 com fuga perde OSD.
- R 3425 aberto.
- IC 7620 desprogramado e ou com defeito.
- IC 7225 (Bimos). Dos com pouco contraste.
- IC 7600 (Microp). Só fica com chuvisco.
- Verificar transistor 7608 com fuga.
- Verificar transistor 7601.
- Verificar circuito POR: transistor 7677 (BC547) e resistor 3677 (8k2) alterado.
NÃO FUNCIONA (FICA COMO DESLIGADO). - IC 7225, TS 7445 com coletor quebrado. O led standby pisca intermitentemente.
- C2423 (smd) com fuga, provoca ausência do pulso FH no pino 37 do BIMOS. A tensão no pino tem que ser de 1, 3 volts.
- Verificar resistor 3521 (330) e capacitor 2662 (820pF).
- Verificar capacitor 2540 (100µF) alterado.
.
NÃO LIGA PELO CONTROLE REMOTO. - Verificar resistor 3444 alterar valor de 10k para 5, 6k.
NÃO SAI DE STAND BY INTERMITENTE, OU NÃO LIGA. - Alterar o resistor 3444 de 10k para 5k6.
NÃO SAI DO MODO DE SERVICO - Verificar resistor 3623 (10k) aberto.
OPTION BYTE VI[0]
SY[2]
AF[1]
BL[0]
AS[0]
VL[0]
SK[1]
SP[1]
SS[1]
AV[1]
HU[0]
HO[1]
PROCURA MAS NÃO LOCALIZA (BARR3/SINT3). - Verificar resistor 3538 (100k), isto ocorre porque a fonte fica com tensões abaixo do especificado.
QUADRO PEQUENO - C 2662 (ramal Standby). Quadro fica reduzida nas laterais e dividida no centro da tela.
RISCOS ESCUROS HORIZONTAIS. - R 3240 ausente ou aberto. As linhas são escuras sobre a imagem como se fosse perda de sincronismo.
RUIDO NO SOM C 2112. Ruído ou ronco forte ao aumentar volume do som.
SEM LARGURA (SEM DEFLEXAO HOR) RISCO VERT. - M5 (conexão deflexão horizontal) com mau contato.
SEM SINCRONISMO HORIZONTAL. - C 2423 CAPACITOR COM FUGA (4N7 SMD).
- Verificar capacitor 2208 (47nF).
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Verificar EEPROM, tentar programar primeiro antes de substituí-la.
- Verificar circuito POR: transistor 7677 (BC547) e resistor 3677 (82k) alterado.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - C 2620 (smd) com fuga. Pino 41 do microp.
- Verificar capacitor 2122 (1nF).
SINTONIA VARIANDO. - C 2208 (47N no pino 13 do Bimos) com fuga.
- Verificar resistor 3538 (100k), isto ocorre porque a fonte fica com as tensão abaixo do especificado.
- Verificar integrado micro.
SO FICA EM STAND BY (POWER OFF). - T 7677, IC 7225 em curto.
SO FUNCIONA EM ÁUDIO E VIDEO - Verificar resistor 3240 e transistor 7240.
SOM BAIXO. - R 3145 ausente. Som baixo e controle irregular.
- C 2112 aberto provoca controle irregular.
SOM COM RUÍDO OU FRITURA - Verificar capacitor 2112 (2n2)
SOM NÃO ABAIXA - IC 7101. Perde controle do som.
TELA BRANCA, SEM RETRAÇOS. - T 7662 COM FUGA. A TELA FICA BRANCA E IDENTIFICAÇÃO DO SAND-CASTLE AUSENTE.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). -D 6480 em curto. Fonte +8 Volts da placa do cinescópio.
- Verificar capacitor 2620 (820pF).
TELA VERMELHA - Verificar transistor 7310 e 7300.
TENSOES ACIMA DO ESPECIFICADO - T 7441 com base e emissor aberto.
VERTICAL COM POUCA AMPLITUDE - R 3414 alterado.
VERTICAL DEFORMADO PARTES COMPRIMIDAS - C 2403 em curto. Vertical fica irregular e a tensão no pino 7 do IC7401 fica com nível alto. Ap. perde o OSD também.
- R 3407 alterado ou aberto. Utilizar dois resistores conforme informativo de serviço numero 06CT97-12.
------------------------------------------------------------------------------------------------Dicas chassis L9.2L - 14PT414/316-20PT424/524
AQUECE DIODO. - Diodo 6550 aquece após troca, verificar transformador 5545.
ATUA INTERMITENTE PELO REMOTO. - Verificar soldagem dos terminais do remoto, veja informação RECO1 para L9-SS.
BRANCA COM RETRAÇOS (OU ALGUMA COR FRACA). Verificar capacitor 2211 e resistor 3322.
CARACTERES TREMIDOS OU DEFORMADOS. - Verificar capacitor 2518 (p, 470pF) e 2510 (p, 1N5).
CHEIRO DE QUEIMADO OU COM FUMAÇA. - Verificar capacitor 2508.
COM BARRA(S) OU FAIXAS VERTICAIS - Verificar diodo 6400 e 6401, com possível fuga.
COMANDOS ATUAM PARCIALMENTE OU MODO HOTEL - Modo Hotel, colocar no canal 38 e pressionar por alguns 5 segundos ao mesmo tempo (-) Volume e (+) Volume no teclado local e OSD no controle remoto, deverá aparecer na tela HOTEL Sim/Não selecionar e colocar aparelho em Stand By.
DANIFICA SEMICONDUTOR IC OU TS - 7518, verificar: 2508, 2517, 2518 e 3517.
- 7953, verificar capacitor 2953.
- 7518, verificar resistor 3521 (330O).
DESLIGA AO CONECTAR ANTENA. - Verificar integrado 7520.
DESLIGA APOS ALGUM TEMPO DE USO. - Verificar integrado 7250 (TDA8841 código 4806 209 87842), aparelho vai para stand by após 10 segundos.
- Verificar diodo 6343 (BZX284C8V2 cod. 4806 130 97041, fica no painel de TRC), provável alteração, provoca acionamento por excesso de corrente.
DESLIGA INTER. OU PROTEGE (REW 3 P/ VCR). - Verificar transistor 7602 (BD135-16 código 4806 130 97034) com intermitência, provoca bloqueio do micro 7600.
- Verificar diodo 6343 (BZX284C8V2 cod. 4806 130 97041), possibilidade de valor alterado, deste modo perde a referencia, ativando a proteção por excesso de corrente.
- Excesso de alguma cor com retraço, sendo vermelho verificar transistores 7311, 7312 e 7313 (BF422, BF423); importante, esta informação também se aplica aos outros canhões.
- Verificar transistor 7402 (BU1508DX) em curto.
- Verificar (Banco de resistores Net 7 x 2k2) 3624 invertido.
- Verificar possível fuga no soquete do cinescópio.
- Com tela embaçada, verificar diodo 6343 e resistor 3347.
- Verificar multi resistor (8k2) 3624.
- Verificar possível fuga no soquete do TRC.
- Verificar 5445.
- Verificar resistor 3404 (12k) alterado.
DISTORÇÃO NA PARTE SUPERIOR (ENTORTA). - Verificar (Banco de resistores Net 2 x 2k2) 3624.
DOS / MENU - CORRENDO VERTICAL. - Conferir tensão VO, isto ocorre quando esta ocorrendo defeito com tensão baixa.
EFEITO SPOOK. - Verificar se o efeito diminui com a alteração de 2518 para 470pF e 2510 para 1N5.
ESCALA DE CINZA ALTERA INTEMITENTE. - Verificar 7330.
FORA DE QUADRO, DESCENTRALIZADO. - Verificar resistor da linha SCL (pino 49 do IC 7600) 3623 (100O).
INDICA ERRO (ER..). - Erro 1102, verificar transistores 7610 e 7611 (BC847 código 4806 130 47373).
INDICA F. - Pressionar VOL[ e CANAL[ por 5 segundos.
INTERFERENCIA NA IMAGEM - Substituir capacitor C2002 de 100 para 220uF.
- Verificar capacitores 2509, 2518 (p, 470pF) e 2510 (p, 1N5).
LARGURA VARIA COM A CENA. - Entrar no modo SAM e corrigir o OPTION CL, código IRIS
1335. 24Out2000 EHV ST-00, 0045 .
LED(S) PISCANDO. (REPETITIVAMENTE) - PISCA 4 VEZES, verificar se trilha do pino 1 próximo ao TSH 5445 não esta trincada.
- Pisca 4 vezes, verificar resistor 3411.
- Pisca 1 vez, verificar diodo 6601 (5V).
LINHAS DE RETORNO AO LIGAR. - Entrar no SDM e no Option "AS" passar para "OFF".
LINHAS DE RETORNO AO LIGAR. - Passar no modo de serviço AS para OFF.
LINHAS HORIZONTAIS (INF.OU SUPERIOR). - Verificar (Banco de resistores Net 7 x 2k2) 3624.
- Entrar no SDM e alterar o Option AS para OFF.
MODO HOTEL - Verificar procedimento para Modo HOTEL do L7L, pressionar as teclas por aproximadamente 5 segundos.
MODO SERVICO FABRICA. - Pressionar VOL(-) e CANAL(-) por 5 segundos.
NÃO ACEITA COMANDO DO REMOTO - Verificar soldagem dos terminais do receptor remoto 7680, falha constatada intermitente em modelo 14PT314A, 78R serie 51270 com pino central isolado por resina de solda.
NÃO AJUSTA O VOLUME - Verificar capacitor 2951 10uF.
- Verificar se não está ativo modo Hotel.
NÃO FUNCIONA (FICA COMO DESLIGADO). - Verificar transistor 7400 (drive) com fuga (BF422 código 4806 130 47090.
- Medir 3, 3V no emissor do 7602 (ver pagina A7 no Manual), caso tensão acima de 3, 3V verificar diodo 6600, transistores 7602, 7605, 7612.
- Verificar 7518, 7520, 7600 e 7601 (Ver 06CT01-01).
- Verificar 3506 (4806 116 37066).
- Verificar 1205, 3416, 3347, 3506, 5445, 6409, 6503, 6550, 7445.
- Verificar capacitor 2508.
- Verificar chave de rede 0231.
- Verificar capacitor 2511.
- Verificar 1572.
- Verificar possível fuga no capacitor 2601.
.
NÃO FUNCIONA QUANDO FRIO. - Verificar transistores 7610 e 7611 (BC847 código 4806 130 47373.
NÃO SAI DE STAND BY INTERMITENTE, OU NÃO LIGA. - Verificar possível alteração do resistor 3605 (22k) ou capacitor 2675 (470nF).
NÃO TEM CORES - Entrar na programação verificar os OPTION BITS, caso ok conferir a opção SY esta com 2N para dois sistemas ou 3N para três sistemas.
QUADRO PEQUENO - Verificar cristal 1600 12MHz.
SEM FOCO. - Verificar diodo 6343 e resistor 3347, LED pode piscar 12 vezes.
- Verificar cinescópio.
- Verificar soquete 0254.
SEM SINCRONISMO HORIZONTAL. - Verificar diodos: 6400, 6401 e resistor 3403.
- Verificar 6404 e 3404.
SEM SINTONIA = CANAL/ESTACAO SO RUIDO/MUTE. - Verificar modulo 1000.
SEM SOM EM ALGUNS CANAIS. - Substituir o capacitor C2003 de 100uF para 470uF.
SEM SOM. (COM OU SEM IMAGEM P/ TV, VCR). - Verificar fusível 1571, e integrado 7953.
SEM TENSAO (VO, +B, HVT, ETC). - Não tem MAT, verificar diodo 6403.
- Verificar curto em 7402.
SINTONIZADOR COM POUCO GANHO - Verificar 1000.
SO FICA EM STAND BY (POWER OFF). - Verificar 7401.
- Verificar 2511.
SO FICA EM STAND BY (POWER OFF). - Verificar diodo 6669 (Diodo Zener BZX-F6V8) alterado.
SO FUNCIONA COM TECLA PRESSIONADA. - Verificar capacitores da linhas de teclado do micro: 2606, 2607 e 2697.
SO LIGA APOS CINCO MINUTOS. - Verificar integrado saída de áudio 7953 (TDA7057AQ, N2).
TELA AZUL - Verificar transistores: 7331, 7333 e 7332 (BF422 código 4806 130 47090, BF423 código 4806 130 47091).
- Verificar 3334 (4806 116 97042) e 7311.
TELA ESCURA "PRETA" (VEJA TAMBEM BRIL4). - Verificar resistor 3347 (aberto) e diodo 6343 (zener de 8V2) alterado, quando ocorre isto o LED pisca 12X e aumentar a G2 aparece as linhas de retorno, o som apresenta-se normal, medir BLK (aprox. 4V)caso não tenha substituir o diodo
- Verificar tensão do pino 6 do soquete 0245(BLKCRINFO) (aprox. 4V).
- Verificar resistor 3404.
- Verificar soquete do TRC 0245 com fuga.
- Verificar resistores 3258.
- Verificar diodos 6400 e 6401.
- Possível falha no circuito de deflexão vertical, verificar capacitor 2462 (470pF) com possível fuga.
TELA OSCILA NO SENTIDO HORIZONTAL. - Verificar (Banco de resistores Net 7 x 2k2) 3624.
TELA ROSADA COM IMAGEM. - Verificar (Banco de resistores Net 7 x 2k2) 3624.
- Verificar fuga no 6214.
TELA VERDE - Verificar transistores: 7322, 7323 e 7321 (B código 4806 130 47090, BF423 código 4806 130 47091)
TELA VERMELHA - Verificar transistores: 7311, 7312 e 7313 (BF422 código 4806 130 47090, BF423 código 4806 130 47091)
TENSAO VARIANDO. - Verificar resistor 3528.
- Verificar resistor 2534.
TENSOES ABAIXO DO ESPECIFICADO (VO, +B,..) - Verificar diodo D6434 (BYD33D) em curto.
TENSOES ACIMA DO ESPECIFICADO - Verificar diodo 6600 aberto.
TRACO AZUL EM AREAS BRANCAS DA TELA. - Substituir 3204 para 100 Ohm.
VAI PARA STAND BY INTERMITENTE. - Verificar diodo 6343 (BZX284-C8V2 cod. 4806 130 97041), provoca informação de excesso de corrente acionando Stand by.
VERTICAL FECHANDO INTERMINTENTE. - Verificar possível fuga no capacitor 2462 (470pF) possível fuga.
------------------------------------------------------------------------------------------------
DICA PHILIPS 20 GL 1040
OSCILADOR HORIZONTAL NÃO OSCILA: C-351 CAP. ELET. 220 X 25V
------------------------------------------------------------------------------------------------
DICA PHILIPS 14 GL 1010 SEM SOM;COM RONCO
VER: C182 - C187
------------------------------------------------------------------------------------------------
TV Philips 20PT120A com imagem tremulando
Essa tv apresentava uma tremulação na imagem principalmente em cenas muito claras...parecia que a fonte estava sem corrente.
O +B que deveria ser de 95V ficava oscilando entre 84v. Aumentando-se um pouco o screen a tela tremulava mesmo em cenas escuras.
Causa: ci da fonte com defeito.
Após a troca tudo normalizou...inclusive aumentando o screen à ponto de aparecer linhas de retraço a fonte permanecia com 95V.
------------------------------------------------------------------------------------------------
DICA PHILIPS 14GL 1010 SAI DA SINTONIA
TROCAR C100 E C101
------------------------------------------------------------------------------------------------
DICA PHILIPS 29GX 1899 CLARA COM TRAÇOS DE RETORNO
CLARA SEM IMAGEM,COM TRAÇOS DE RETORNO-
ACIONANDO A PROTEÇÃO-VER R-3060.
------------------------------------------------------------------------------------------------
DICA PHILIPS 20GL 1343
NÃO FUNCIONA( FONTE NÃO PARTE)
TROCAR D-6340
------------------------------------------------------------------------------------------------
DICA PHILIPS 14GL 1014
FONTE BAIXA ,VERTICAL FECHADO
VER R-3560
------------------------------------------------------------------------------------------------
DICA PHILIPS PT 110/112
SEM SINCRONISMO HORIZONTAL
TROCAR CAP. ELETROLITICO C 2422
------------------------------------------------------------------------------------------------
TV PHILIPS PT 418
PT 418,RESOLVIDO O PROBLEMA DA TV ERA QUE NÃO HAVIA UM PADRÃO DE DEFEITO POIS FUNCIONAVA O DIA QUE QUERIA,AS VEZES DAVA FILAMENTO MAS NÃO DAVA ALTA,OU DAVA FONTE MAS NÃO DAVA FILAMENTO,RESUMO TODA DOIDA,SOLUCÃO SOLDA FRIA NO MICRO PROCESSADOR.
-------------------------------------------------------------------------------------------------
Philips - 28CT7693
desliga intermitente
Televisor 28 CT 7693 com PIP desliga intermitente após 5 ou 20 ou 60 minutos ligado. Solução trocar R582 e R583 (dois NTC's da fonte).
-------------------------------------------------------------------------------------------------
29PT5632/78R CHASSIS LO1.1LAC-2K3
EXCESSO DE BRILHO E LINHAS DE RETRAÇO.
- R 3494 ABERTO
-CI 7330(TDA6107Q)EM CURTO
-DIODO 6362 EM CURTO
-UOC DANIFICADO
ORIENTAÇÃO PHILIPS-PARA EVITAR QUEIMA DO TDA 6107 ,SUBSTITUIR INDUTOR 5341 POR UM JUMP.
---------------------------------------------------------------------------------------------------------------------
PHILIPS 29GX1895
O tv estava sem vídeo e sem audio não obedecia o controle remoto nem o teclado do aparelho (travado) tela escura mais o filamento aceso com alta tensão e screew. Ao aumentar o escreew notei o vertical fechado. Não deu outra o fusivel do vertical aberto o saída vertical em curto trocado o tv voltou ao normal.
---------------------------------------------------------------------------------------------------------------------
Tv Philips Chassis L6.1 AA .
Este Tv entrou com os canais a mudar do 1 ao 69 e voltava ao 1 continuando sempre, ao ligar o interruptor de rede .
O defeito era no pulsador de canal +.Ao trocar ficou OK.
---------------------------------------------------------------------------------------------------------------------
TV PHILIPS 20PT3331
COM RONCO EM STANDBY
O DEFEITO É O SEGUINTE: QUANDO LIGADA, NÃO APRESENTA DEFEITO, PORÉM QUANDO É DESLIGADA INICIA-SE UM RONCO (BARULHO). CONSERTO: UNIR OS TERRAS DO PINO 9 AO 12 DO TRAFO 5520.
---------------------------------------------------------------------------------------------------------------------
4 defeitos desse modelo
TV PHILIPS 29gx1895/78r
ola amigos é com satisfaçao q eu estou postando esses defeitos o ultimo resolvido com a ajuda do nosso amigo raphael da Preisservice Caxias Com. e Serv. Elet. Ltda, 1º df. alguns canais em vhf nao seguram sintona trocar varicap , 2ºdf. volume nao aumentava todo , ao tentar aumentar chegando no terceiro risco nao aumentava mais troquei a eepron e resolveu, 3ºdf. a tv nao instala atravez da tecla de instalaçao como se a mesma nao estivesse funcionando troquei a eepron e problema resolvido, 4ºdf. tv funcionava normal mas quando desligava e ligava denovo alguns canais estavam fora de frequencia e em alguns segundos o mesmos apareciam com chiados ate normalizar e as vezes saiam denovo de frequencia nao achei nada de anormal no circuito , entao parti pra eepron mas perdi o manual que vem com a mesma para os ajustes , solicitei no forum eo amigo raphael me mandou o mesmo , troquei a eepron fiz os ajustes nescessarios.
--------------------------------------------------------------------------------------------------------------------
TV PHILIPS 29''
sem som
verifique os capacitores smd nos pinos 32 e 33 do micro
---------------------------------------------------------------------------------------------------------------------
TVC PHILIPS 20GX1656/78R
Defeito: Esta tv estava com imagem cheia de zig zag tipo vazamento do flayback
Solução: trocar o capacitor C2531 de 47mf/250v na fonte.
---------------------------------------------------------------------------------------------------------------------
Tv Philips varios modelos chassi GR1 AL
Sem OSD verificar R943 560R aberto no coletor de TS 943
Sem identificação de sinal na procura de canal, C182 22N x100V pino19 processador.
Sem Sincronismo CAG saturado, C130 6,8uf x63V pino 10 processador
não oscila fonte testados componentes verificar TS508 em curto ou fora especificação{defeito raro}
Esta linha de chassi apresenta muito indice de dessoldar os componentes da fonte,saida horizontal,saida vertical e processador.
Pode-se notar que nas soldas forma um circulo ao redor do fio do componente,deve ser ressoldados todos que visualmente apresentar este aspecto,e com isto as vezes muitos defeitos causados por solda fria são resolvidos,usar sempre solda de boa qualidade.
Pouca largura C512 18Nx400V aberto ou C525 47ufx63V em curto
---------------------------------------------------------------------------------------------------------------------
tv Philips 29pt552A chassis LLS
aparelho não liga fonte em proteção,abrir coletor do saida horizontal no fly beak,se a fonte funcionar normal,verificar C2463,--1Kpor2kv se estiver com passagem ou torrado, trocar,resoldar o fly
---------------------------------------------------------------------------------------------------------------------
TV PHILIPS- 20pt3331
Este televisor estava com defeito intermitente,no vertical, e nao segurava a memoria travava funcoes,porem passava horas e horas sem apresentar o defeito, apos verificar todo o vertical e nao obter sucesso,passei a desconfiar que o defeito era mecanico.Era o seletor de canais varicap,que estava com os pinos enferrujados causado por sem duvida agua que descia pelo cabo da antena e com isso deixava a TV louca, so descobri por intuiçao resolvi retirar ele e analisar por dentro com a lente,aparentemente ele estava beleza,mas a ferrugem consumia os seus pinos.
Assinar:
Postagens (Atom)
