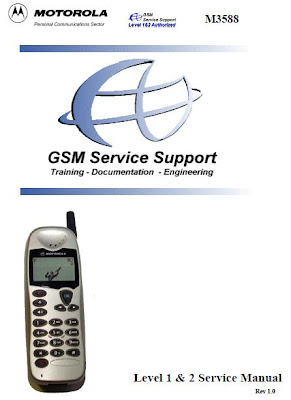

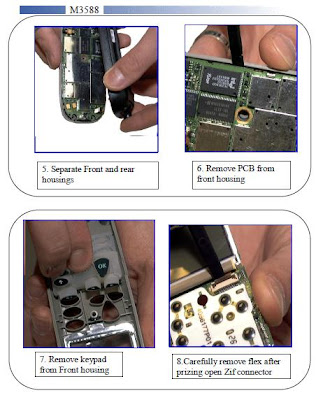

Motorola M3588 Service Manual

Se o download não iniciar automaticamente clique aqui



SINTOMA, CAUSA PROVÁVEL E VERIFICAÇÃO DE
RECURSO
telefone pessoal não liga
ou permanecer em
uma bateria) Bloco quer alta
ou defeituosas
Medida da bateria. Se a tensão da bateria é menor que 4,00 V cc,
recarregar a bateria usando a bateria adequada
carregador. Se a bateria não irá recarregar, substituir o
bateria.
Se a bateria não tem culpa, vá para a B.
b) os conectores da bateria aberto ou
desalinhado.
Inspecione visualmente os conectores da bateria em ambos os
montagem da bateria e do telefone portátil.
Re-align e, se necessário, substituir tanto o
Bateria ou o conjunto do conector da bateria. Retirar
o conjunto do conector da bateria tem que ser feito com
extremo cuidado para evitar danificar as caixas. Se
conectores da bateria não está em falta, vá para c
c Logic) / Mesa da Assembleia RF
Defeituoso.
Retire o Logic / Assembléia RF. Substitua um conhecido
bom conjunto e, temporariamente, montar a unidade.
Pressione o botão PWR; se a unidade se acende e permanece
, desligue a fonte de alimentação de CC e remontar
ao telefone com a nova lógica / RF Câmara
montagem. Verifique se o erro foi eliminado. Se
a culpa não foi liberado em seguida, proceder à d.
d) Unidade de exibição falha no circuito desmontar e retirar LCD módulo e
inserir conhecido bom módulo. Inserir a bateria eo
Pressione o botão PWR. unidade garantem estadias em diante, se OK
Remonte o aparelho na montagem de novas habitações
2. exposições de telefone pessoal pobres
recepção e / ou funcionamento irregular
(Como as chamadas freqüentemente caindo,
Fraco e / ou áudio distorcido, etc.)
uma antena) é defeituoso Verifique para se certificar de que o pino da antena está devidamente
relacionadas à montagem de Lógica / RF. Se OK,
substituir uma antena conhecido. Se a falha é ainda
Presente, vá para b.
b Logic) / Mesa da Assembleia RF
Defeituoso.
Substituir Lógica / RF Assembléia (veja sintoma 1c).
Verifique se a falha tenha sido apagado e
Volte a montar a unidade com o PCB novo.
3. Display é irregular, ou preste
Parcial ou não mostrar.
a) ligações de acoplamento para / de
Módulo do LCD com defeito.
Remova a carcaça traseira do aparelho, verifique geral
condição de conector flex a partir do ecrã. Se OK
Verifique se o conector Zif está totalmente pressionado
e que os colares flex estão alinhadas com o plástico de
o connector.If não verificar Zif às conexões PCB,
se o conector defeituoso, substitua RF / Lógica PCB. Se Ok
proceder à b.
b) o módulo LCD
Defeituoso.
Substitua um conhecido módulo LCD bom para o
Suspeito bordo e ligar a alimentação em corrente contínua Pwr
mostrar deprimir PWR e garantir agora está correto, se
Ok reconstruir unidade com módulo de LCD novo se LCD
módulo não é culpa proceder à c.
c Logic) / Mesa da Assembleia RF
Defeituoso.
Substituir Lógica / RF Assembléia (veja sintoma 1c).
Verifique se a falha tenha sido apagado e
Volte a montar a unidade com o PCB novo.

4. transdutor de alerta de chamada
volume do som distorcido ou é muito baixo.
a) com defeito Transdutor alerta / Main
RF / Lógica PCB defeito
Substituir Lógica / RF Mesa da Assembleia (consulte a
sintoma 1c). Verifique se a falha tenha sido apagado
e voltar a montar a unidade com o PCB novo.
5. telefone pessoal transmitir áudio
é fraco, (geralmente indicado por chamada
partidos que se queixam de dificuldades em
ouvir a voz de um telefone pessoal).
a) as conexões de microfone para
A RF principal / placa lógica são
defeituoso.
Tenha acesso ao microfone, como descrito na
desmontagem neste manual. . Confira
conexões. Se o conector está com defeito proceder à C se o
conector está OK, vá para a B.
b) Ter acesso microfone com defeito para microfone. Desconecte e
substituir um microfone conhecido. Colocar uma chamada
e verificar como pode ser ouvido pelo interlocutor. Se bem, remontar
portáteis com microfone novo. Se
O microfone não está em falta, re-instalar o original
Microfone e vá para a c.
c Logic) / Mesa da Assembleia RF
defeituoso.
Substituir Lógica / RF Mesa da Assembleia (consulte a
sintoma 1c). Verifique se a falha tenha sido apagado
e voltar a montar a unidade com o PCB novo.
6. telefone pessoais receber áudio
é fraca e / ou distorcidas. (De
orador)
Ligações de) para / de alto-falante
Lógica e / RF placa de circuito
defeituoso.
Tenha acesso a placa lógica RF / conforme descrito no
desmontagem neste manual. Confira
pastilhas na placa de circuito Logic / RF. Limpe as almofadas se
necessário. Se o bloco se encontra em falta proceder à d. Se
conexão não é a culpa, vá para a B.
b) Fone de ouvido Speaker com defeito. Remover colunas de carcaça dianteira e insira
conhecido bom orador. Colocar uma chamada e verifique
melhoria no áudio do fone. Se melhor, remontar
o telefone com o bom orador. Se não foi melhor
em seguida, proceder a c.
c) a montagem da antena é
defeituoso.
Uma tentativa de re-introdução progressiva da unidade e verifique novamente o
sintoma. Se o sintoma é o mesmo, mas unidade de re-fases
corretamente, verifique se a antena
conector está correctamente soldadas à placa principal e
que a antena está correctamente instalado. Se aprovado, um substituto
conhecida montagem da antena boa. Se isso não cura
a falha, re-instalar o conjunto original,
proceder à d.
d Logic) / Mesa da Assembleia RF
Defeituoso.
d) Substituir Lógica / RF Assembléia (veja sintoma
1c). Verifique se a falha tenha sido apagado e
Volte a montar a unidade com o PCB novo.
7. telefónicas pessoais não serão
reconhecer / aceitam o cartão SIM
a) o cartão SIM com defeito Inicialmente verifique se os contatos no cartão não são
suja. Limpar, se necessário, e verificar se a falha foi
eliminadas. Se os contatos estão inseridos, limpar um
Conhecido cartão SIM bom para o telefone portátil.
Ligue o aparelho e confirmar ou não a
cartão tenha sido aceito. Se a falha não
Existe, o cartão SIM com defeito deve ser substituído. Se
o cartão SIM não está em falta, vá para a B.
b Logic) / Mesa da Assembleia RF
Defeituoso.
Substituir Lógica / RF Mesa da Assembleia (consulte a
sintoma 1c). Verifique se a falha tenha sido apagado
e voltar a montar a unidade com o PCB novo.
8. Telefone não faz sentido quando o flip
ISB
Aberto ou fechado (normalmente indicado
por incapacidade de atender as chamadas
abrindo o flip, incapacidade ou
fazer chamadas de saída).
a) imã em substituir componentes defeituosos flip frontal montagem / flip com um bom conhecimento
referem-se à desmontagem deste
manual. Colocar uma chamada para o telefone portátil e verifique
capacidade de resposta através da abertura de flip. Se o defeito reconstruir
telefone com nova frente de Inspeção / Montagem flip. Se a falha é ainda
, substitua frente original / montagem flip e
proceder à b.
b) Ter acesso Reed Switch com defeito para RF / Lógica PCB, conforme descrito na
Desmontagem neste manual.
Dessolde alternar a palheta e substituir por um conhecido
uma boa. Remontar unidade. Colocar uma chamada para portáteis
telefone e verificar a capacidade de resposta através da abertura de flip. Se
falha ainda está presente, substitua o interruptor de lâminas originais e
proceder à c.
c Logic) / Mesa da Assembleia RF
Defeituoso.
Substituir Lógica / RF Mesa da Assembleia (consulte a
sintoma 1c). Verifique se o
Falha tenha sido apagado e re-monta a unidade com
o PCB novo.
9. Interno carregador não está funcionando um) carregador com defeito no circuito principal
Conselho de Administração.
Teste de seleção de baterias no bolso traseiro da
carregador de secretária.
Verifique LED para as indicações de carga. Se
estes estão cobrando ok,
então o carregador interno está em falta.
Substituir Lógica / RF Mesa da Assembleia (consulte a
sintoma 1c). Verifique se o
Falha tenha sido apagado e re-monta a unidade com
o PCB novo.
10. Nenhum áudio / fraco ao usar
fone de ouvido
um fone de ouvido) não totalmente pressionado
home
Garantir a plena 'click ' é sentida no jack.
b) de Jack com defeito /
Defective PCB
Substituir Lógica / RF Mesa da Assembleia (consulte a
sintoma 1c). Verifique limpar e voltar a montar a unidade com
o PCB novo.
