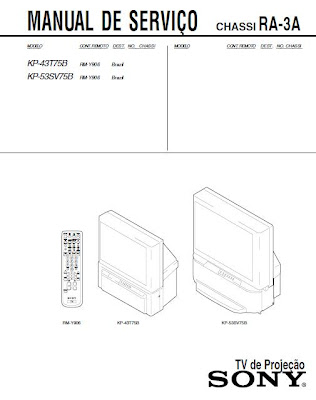

Sony KP-43T75B KP-53SV75B Service Manual

Se o download não iniciar automaticamente clique aqui





Itens de Diagnóstico
TIMER/STANDBY
Indicador
do N. de Piscadas
Suposto mal funcionamento Condição
Tela de auto-diagnóstico
Resultados
s
Não liga 0
[Standby Power Supply System]
F601 aberto
R607 aberto
Q601 em curto
[Main Power Supply System]
IC 601 e R612 estão com problema
VDR60 em curto
O aparel
Detectado B+ OCP
ho não liga
O LED não pisca
2 vezes Curto circuito na linha de alimentação
Entra no modo Standby
Curto-circuito na linha do B+ 2 : +B OCP 000
Detectado B+ OVP
T603 (pino 78) aberto
3 vezes
R672 aberto
Entra no modo Standby
Mal funcionamento no circuito da fonte 3 : +B OVP 000
Deflexão vertical parada 4 vezes
IC1509 (V out) com defeito
Q1505 (V pulse buffer) com defeito vídeo é cortado
Raster fecha em uma linha horizontal e o sinal de
4 : V Stop 000
Saída de vídeo anormal 5 vezes
Video out, Q705, 732, 761 e outros no circuito da
placa C
Q218, 219, 220 (placa A)
O LED do TIMER/STANDBY pisca por 30 segundos e
e pisca indicando um defeito
5 : AKB 000
Deflexão horizontal parada 6 vezes C515, 516 abertos
IC206 (YC Jungle) com defe. ito
O raster não aparece 6 : H Stop 000
Áudio anormal 8 vezes IC406 (amplificador de áudio) com defeito
PS401, 402 abertos
Não sai som
Entra no modo Standby
8 : Audio 000

OCP Se detectado valor baixo na linhas do B e do +B (DET SHORT), o aparelho desligará (POWER ON RELAY).
Desligue e ligue o aparelho.
Para o caso da leitura da corrente de consumo do +B ser aproximadamente 1.3A ou maior, o microcomputador detectará via IC651.
OVP Para o caso da leitura do B+ ser aproximadamente 150V ou maior, o aparelho desliga, o microcomputador detecta via IC651.
Desligue e ligue o aparelho como para o OCP(Proteção de Sobre-Corrente).
V Stop No caso do microcomputador detectar 2 segundos ou mais sem o pulso Vertical (V Pulse), o pulso de referência é desligado e o
sinal de imagem é desligado no YC Jungle IC (IC206).
Após o sinal ser desligado, se o pulso Vertical se estabelecer por 2 segundos ou mais o sinal de imagem é reativado.
AKB IK detectado. Faz o LED piscar no caso do retorno do IK do IC206 CXA2135 não ser detectado por 30 segundos ou mais.
H Stop No caso da alta tensão (HV) vir a ser de 33kV ou maior, o IC502 detecta e desliga o pulso horizontal (H Drive Pulse).
O microcomputer recebe a informação da ausência do sinal horizontal do IC206 e faz o LED piscar
Audio Para o caso de sobrecorrente do componente DC na saída do Amp. de Áudio, o microcomputador detecta e faz o LED piscar.
O microcomputador foça o aparelho a desligar...
